Вихревой диффузор регулируемый DRP
Описание
Потолочные вихревые диффузоры используются в системах кондиционирования, вентиляции и отопления, создают вихревую подачу воздуха для хорошего перемешивания его с воздухом помещения. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные вихревые диффузоры применяются при больших расходах воздуха с большой разницей температур помещения и приточного воздуха от -10°С до +15°С. В результате происходит смешивание потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей. Данные диффузоры используют в помещениях с высотой потолков от 4 метров.
Конструкция и материалы
Корпус изготовлен из алюминия, внутрение ламели с оцинковки. Как происходит регулирование? Внутри диффузоры установлены 2 круглые пластины с отогнутыми ламелями под 45°, одна из них закреплена, вторая поворотная (регулируемая). Изменяя положение регулируемой пластинной, мы увеличиваем или уменьшаем живое сечение, соответственно, в режиме охлаждения живое сечение должно быть больше, чтоб воздух распределялся горизонтально, а в режиме отопления следует уменьшить ж.с., чтоб перевести воздушный поток в вертикальный выброс (теплый воздух легче, его нужно поддать максимально вниз, уменьшая живое сечение, увеличивается скорость потока и дальнобойность струи). Есть возможность установки сервопривода для автоматической регулировки лопастей.
Изготовление

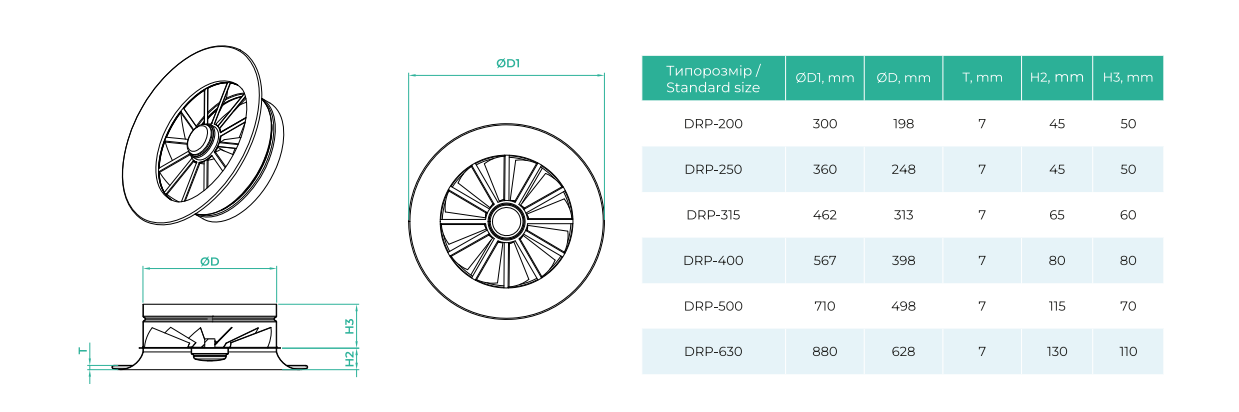

Диффузоры данной серии включают в себя изделия только стандартных диаметров:
D-200, D-250, D-315, D-350, D-400, D-500, D-630.
Пример заказа и монтаж
Вихревой диффузор регулируемый DRP-400 (RAL 9016) – диффузор с диаметром подключения 400мм, в белом цвете.
Комплектация
- пленум-бокс ВД.
