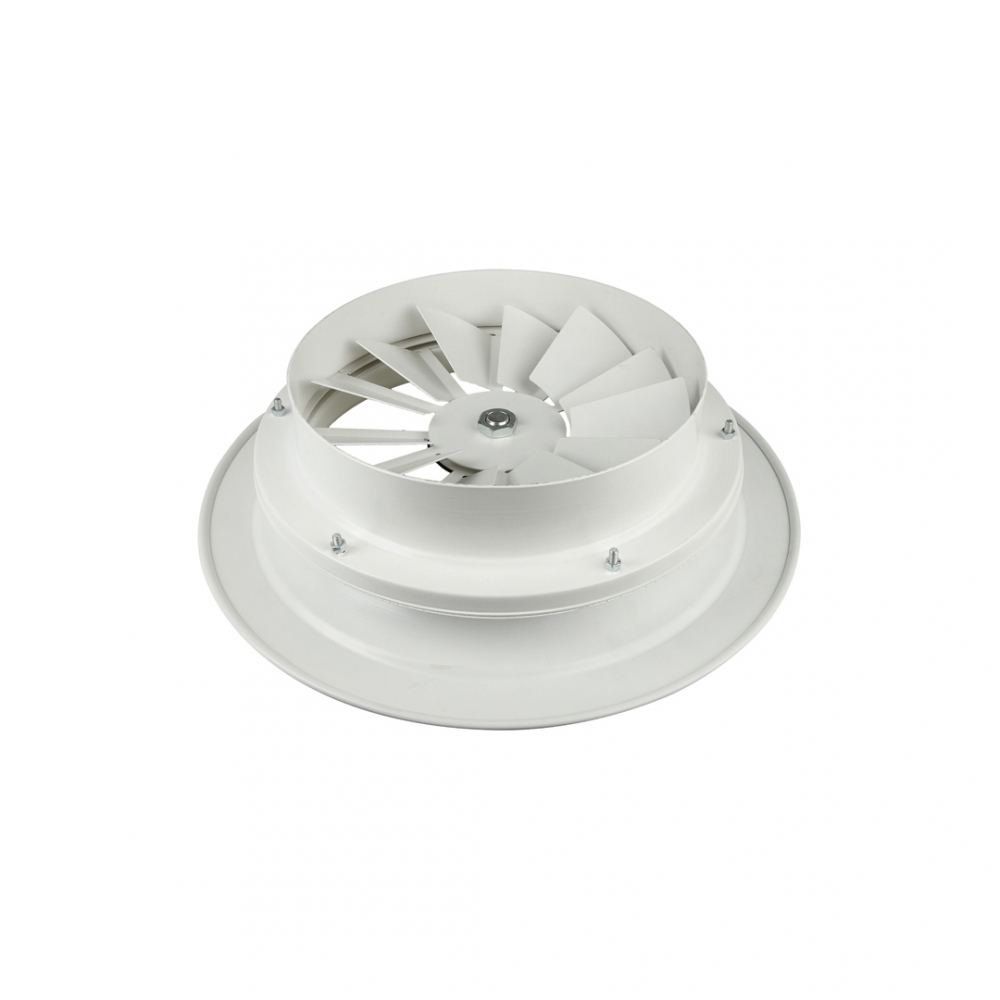

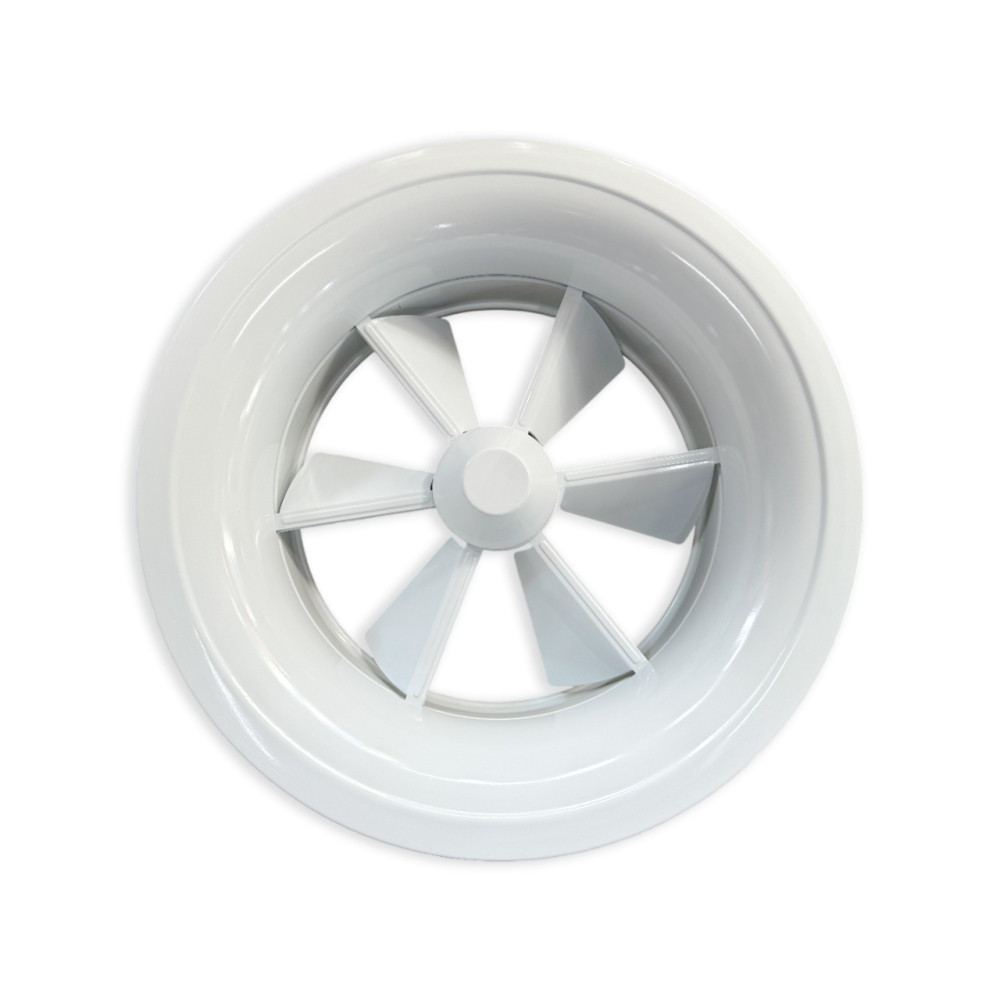

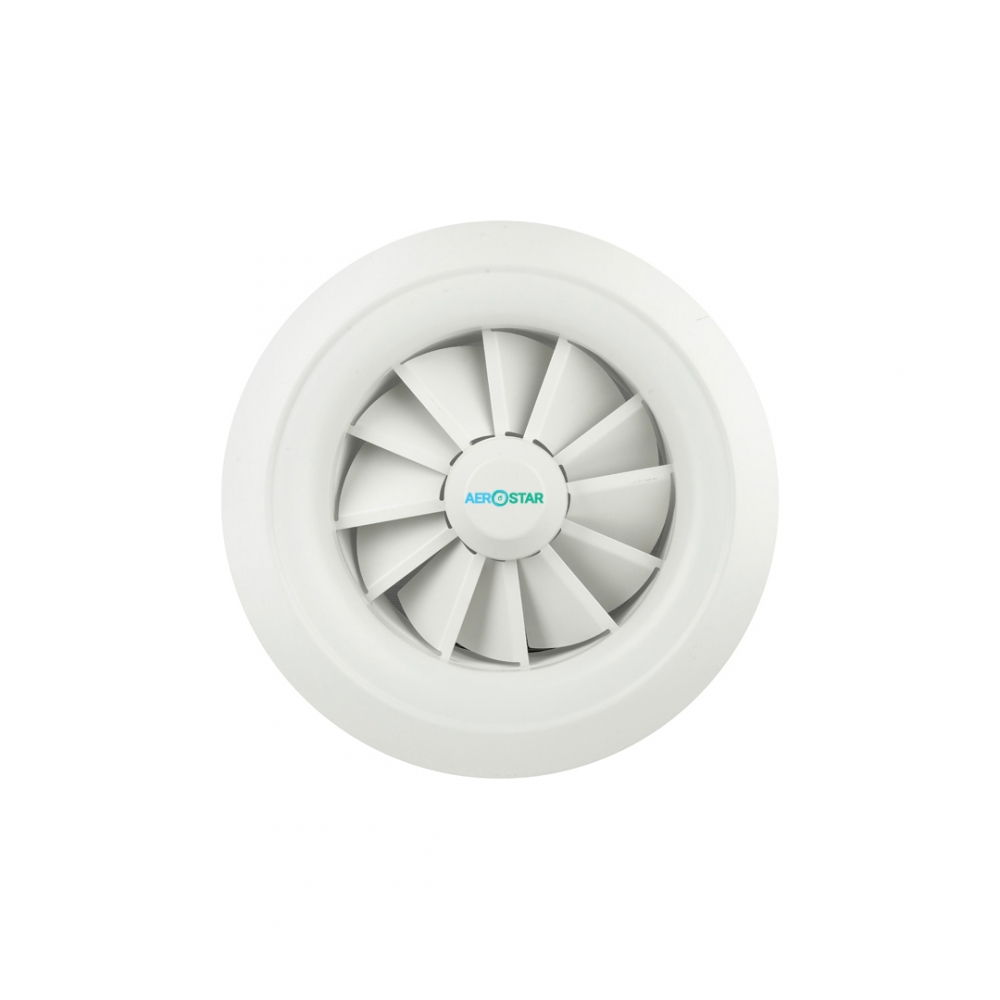

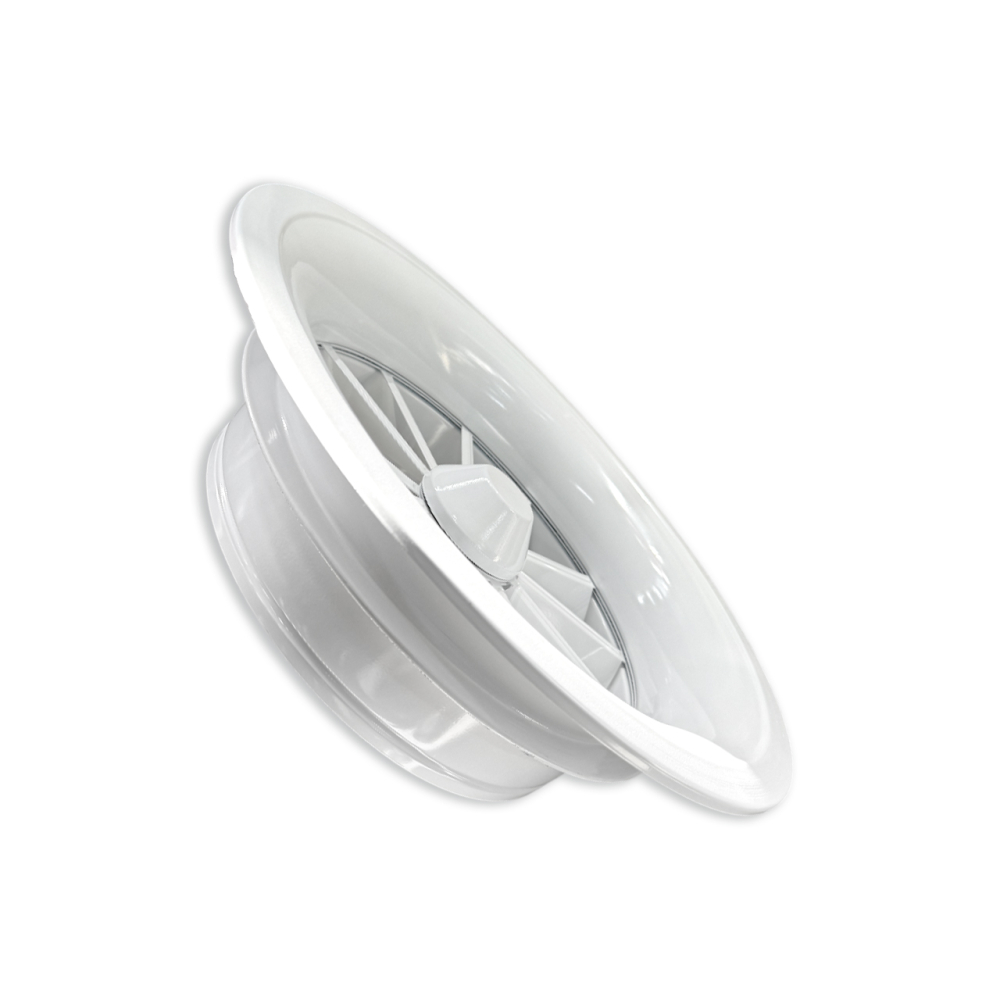

Вихровий дифузор регульований DRP
Опис
Стельові вихрові дифузори використовуються в системах кондиціювання, вентиляції та опалення, створюють вихрову подачу повітря для гарного перемішування його з повітрям приміщення. Отриманий на виході з дифузора потік повітря дозволяє досягти високих значень ежекції, тим самим швидко знижується швидкість потоку та вирівнюється різниця температур повітря і припливного повітря в приміщенні. Стельові вихрові дифузори застосовуються при великих витратах повітря з великою різницею температур приміщення та повітря припливу від -10°С до +15°С. В результаті відбувається змішування потоків повітря в зонах комфорту, з гарним розподілом повітряних струменів у всьому приміщенні та невеликим турбулентним вихором у зоні перебування людей. Дані дифузори використовують у приміщеннях із висотою стель від 4 метрів.
Конструкція і матеріали

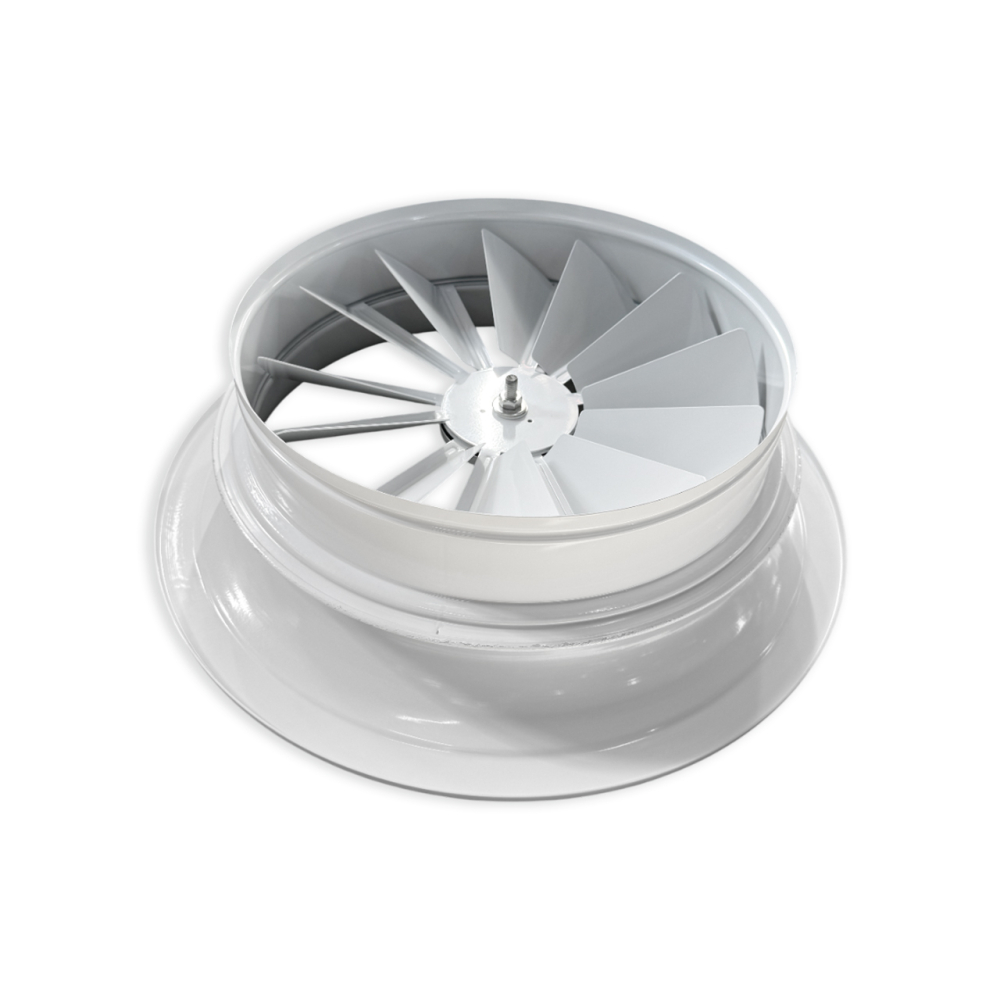

Корпус виготовлений з алюмінію, внутрішня ламель з оцинковки. Як відбувається регулювання? Усередині дифузори встановлені 2 круглі пластини з відігнутими ламелями під 45°, одна з них закріплена, друга поворотна (регульована). Змінюючи положення регульованої пластинної, ми збільшуємо або зменшуємо живий переріз, відповідно, в режимі охолодження живий переріз має бути більшим, щоб повітря розподілялося горизонтально, а в режимі опалення слід зменшити ж.с., щоб перевести повітряний потік у вертикальний викид (тепле повітря легше , його потрібно піддати максимально вниз, зменшуючи живий переріз, збільшується швидкість потоку та далекобійність струменя). Є можливість встановлення сервоприводу для автоматичного регулювання лопатей.
Виготовлення

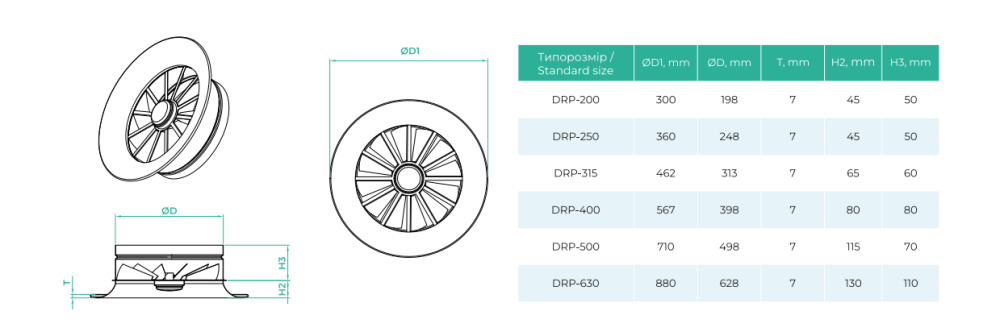

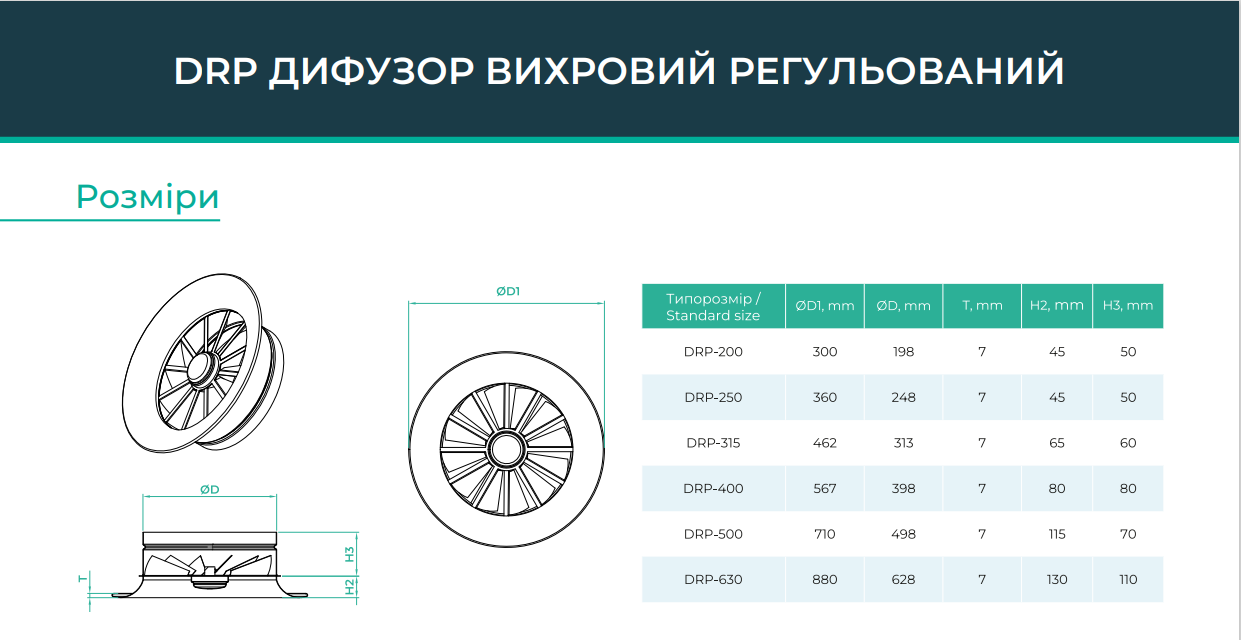

Дифузори даної серії включають вироби тільки стандартних діаметрів:
D-200, D-250, D-315, D-350, D-400, D-500, D-630.
Приклад замовлення та монтаж
Вихровий дифузор регульований DRP-400 (RAL 9016) – дифузор із діаметром підключення 400мм, у білому кольорі.
Комплектація
- пленум-бокс ВД.
