Щілинний дифузор SD+Р
Призначення
Щілинні дифузори використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря. Призначені для установки в стінах і підвісних стелях, забезпечуючи відмінний естетичний вигляд.
Конструкція і матеріали

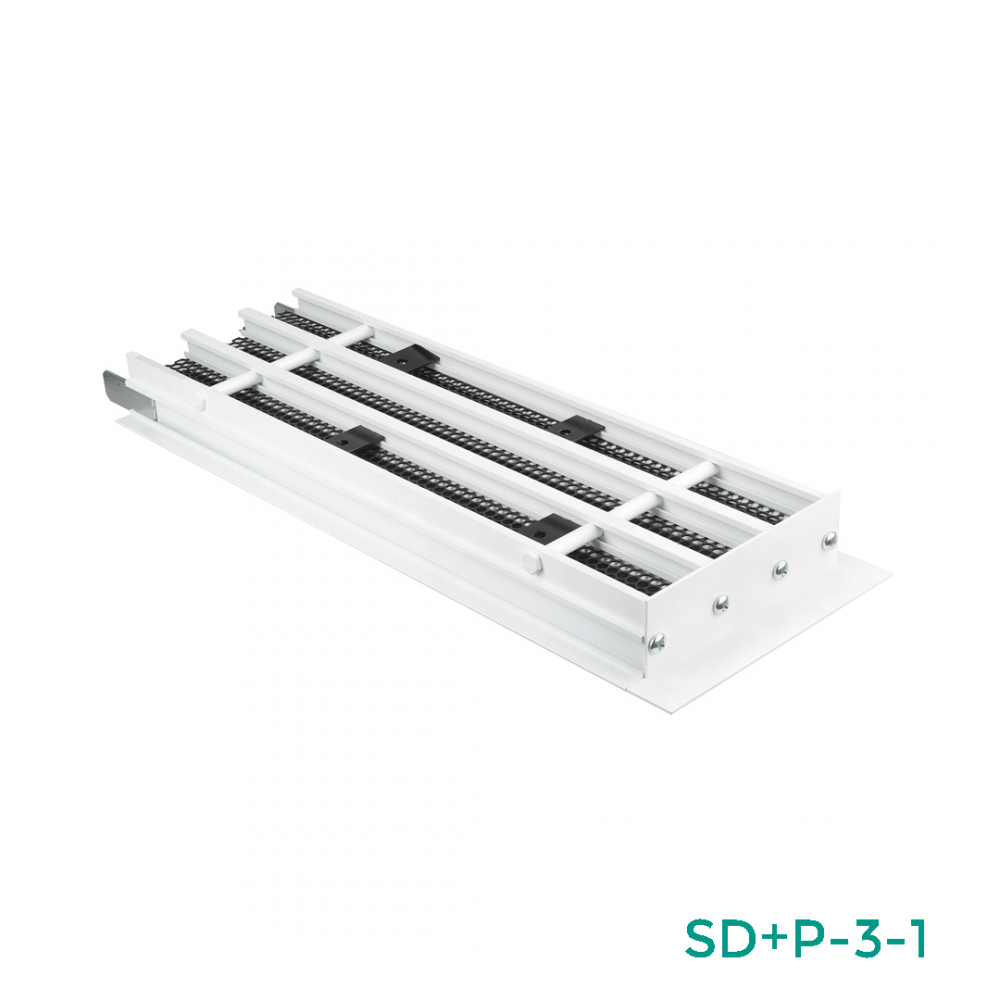

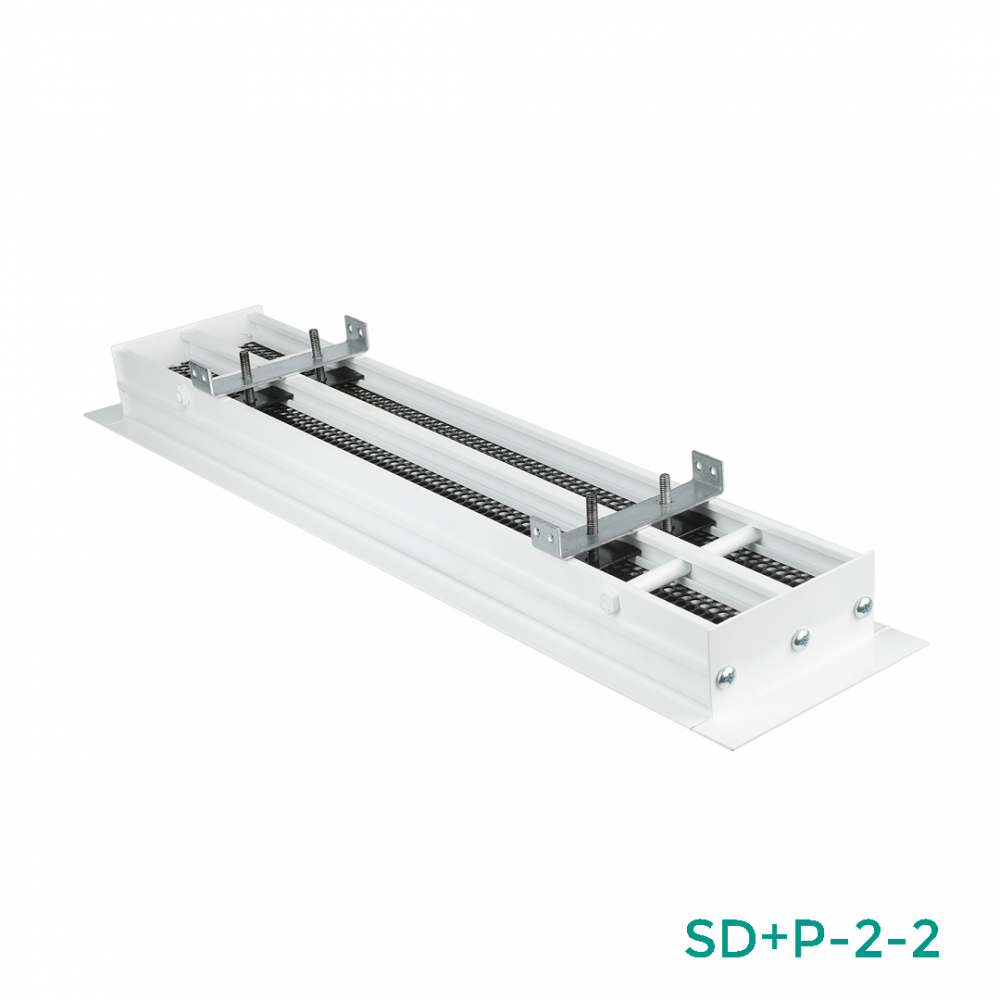

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі може варіюватися від 1 до 6. Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні.

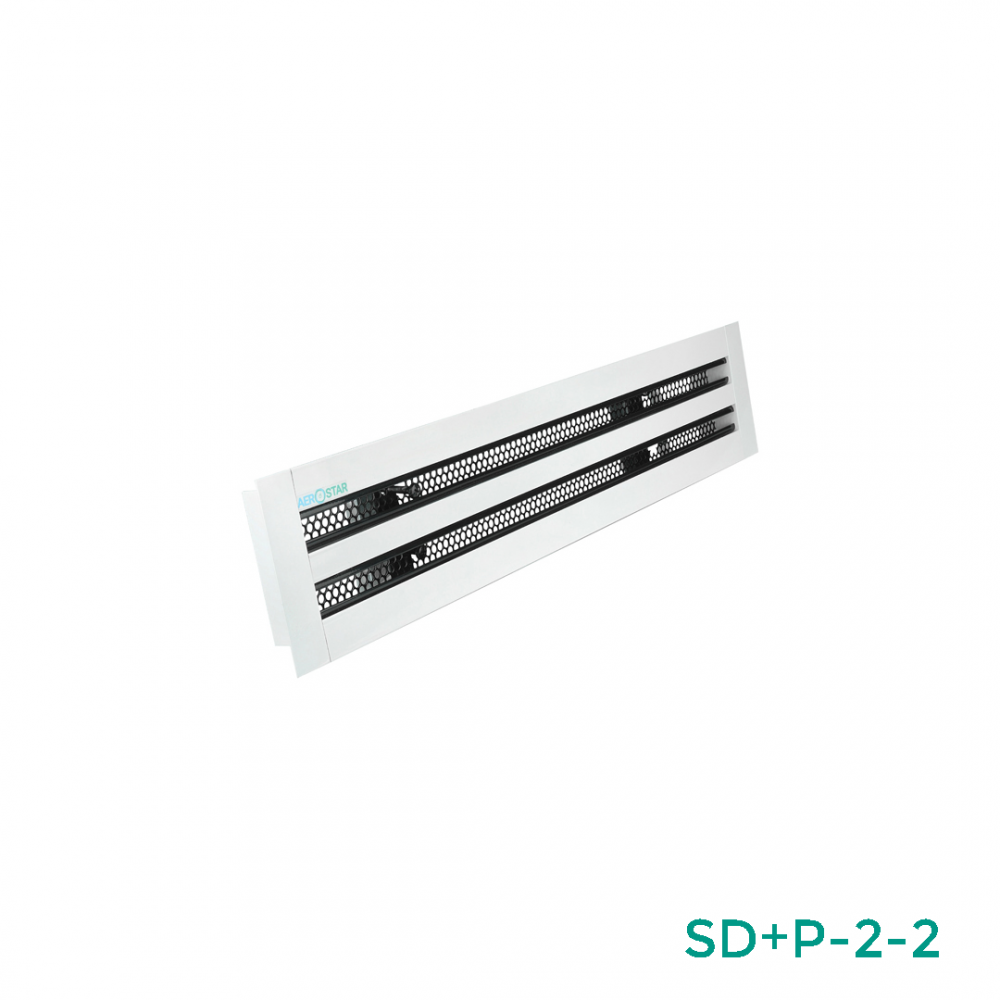

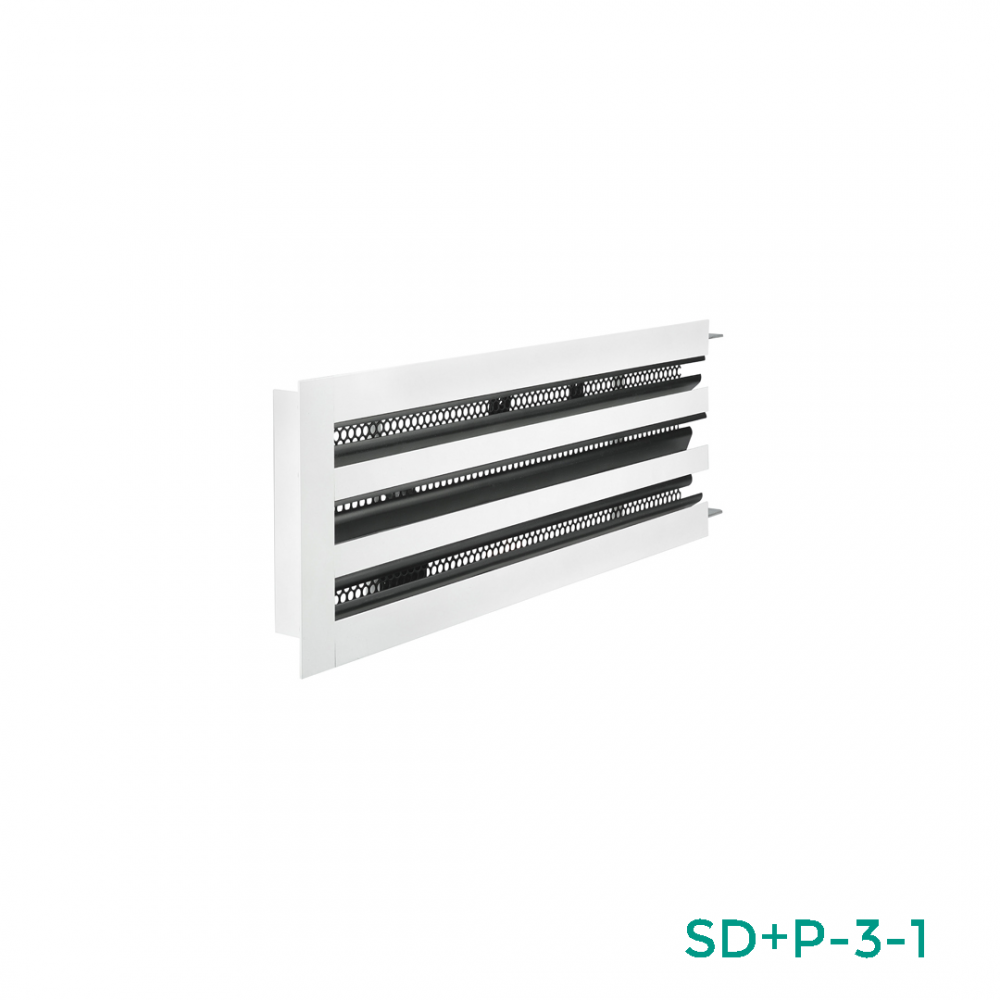

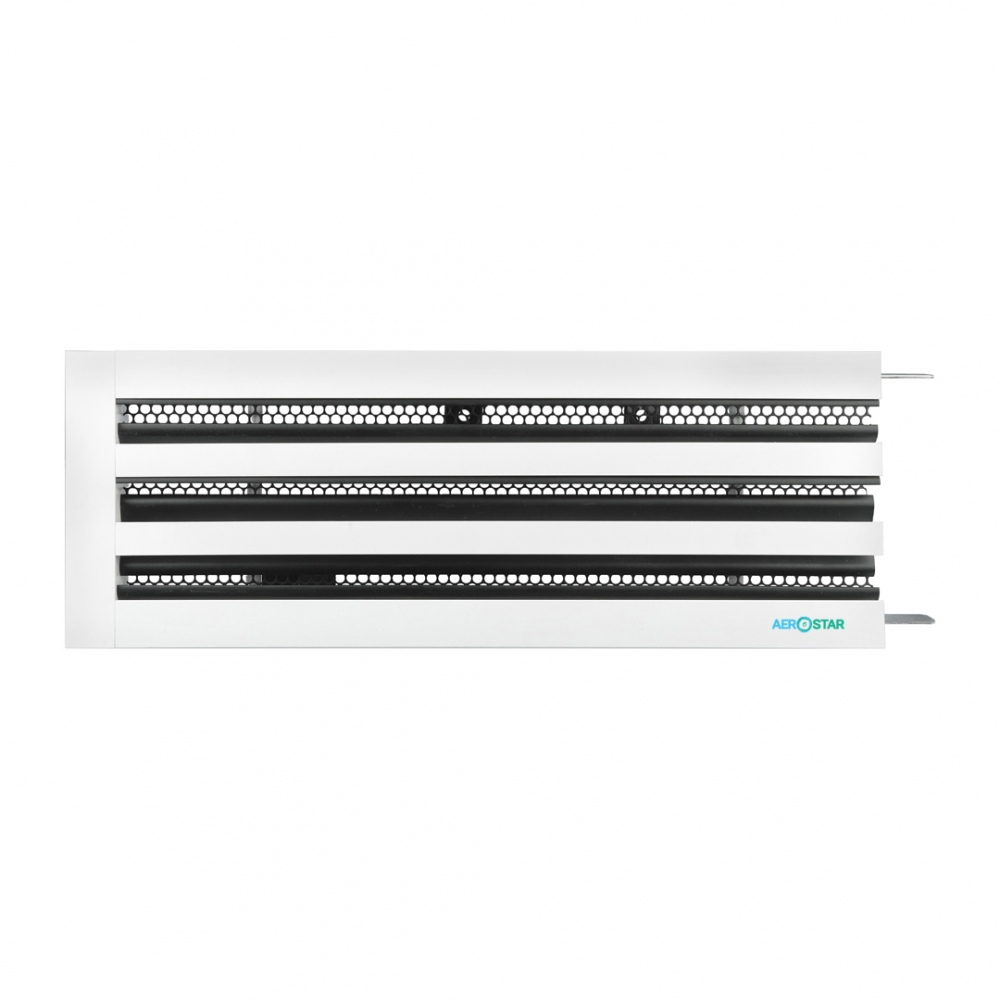

SD+Р - Щілинний дифузор з перфорацією всередині кожної щілини. Виконує як технічну функцію - рівномірний розподіл повітря по всій довжині щілини, так і декоративну - приховує від повного перегляду за щілинне простір.
Можливе об'єднання декількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини і форми (стикувальні пластини поставляються в комплекті).
При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.
Виготовлення

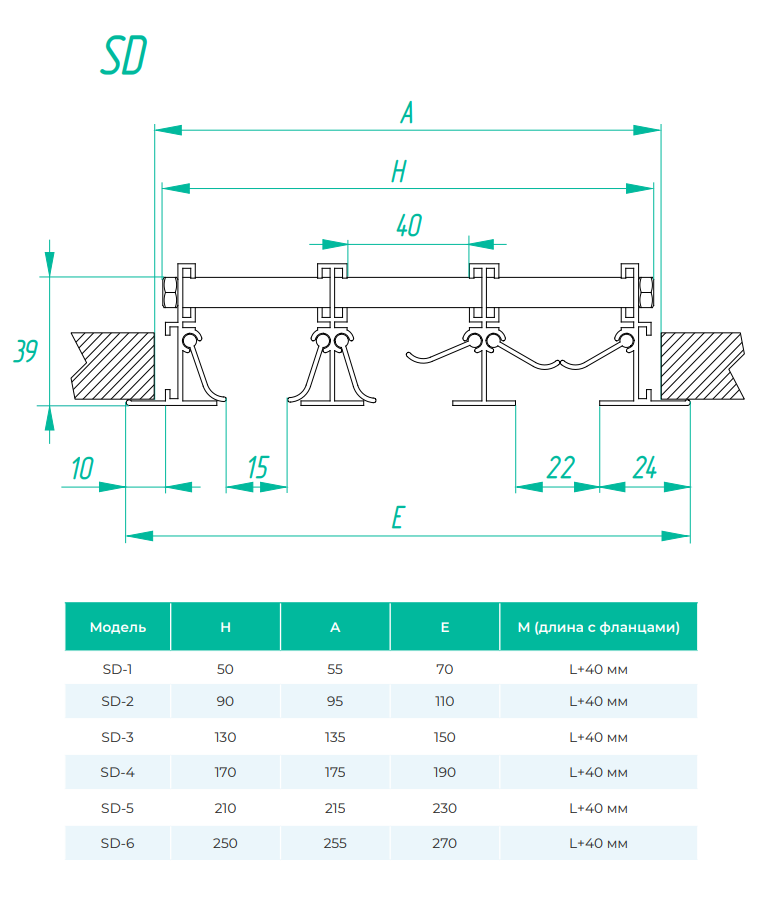

Дифузори даної серії включають в себе вироби, як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 3000 мм.
Розмір H фіксований.
SD+P-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілину плюс 40мм.
Приклад замовлення
SD+P-1-2 (RAL-9016/9005/perf 9005) L=500 - з 1-й щілиною, 2 - з 2-ма боковими фланцями (закриті краю). Застосовуються для елементів до 2-х метрів. Колір рамки - білий, ламелі - чорний, перфорація - чорна.
SD+P-2-1 (RAL-9016/9016/perf 9005) L=1000 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів більш 2-х метрів. Колір рамки - білий, ламелі - білий, перфорація - чорна.
SD+P-3-0 (RAL-9016/9005/perf 9005) L=1500 - з 3-ма щілинами, 0 - без бічних фланців (використовується, як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів більш 4-х метрів. Колір рамки - білий, ламелі - чорний, перфорація - чорна.
Комплектація
- можлива поставка з пленум-слотом, виготовленого з оцинкованої сталі.
