Щілинний дифузор для натяжних стель SDT
Призначення
Щілинні дифузори SDT для натяжних стель застосовуються на об'єктах із підвищеними естетичними вимогами із збереженням високих технічних параметрів вентиляційної системи. Використовуються у припливно-витяжній вентиляції та в системах кондиціонування повітря. Дифузори призначені для монтажу в системи натяжних стель (ПВХ, тканинні та інші), забезпечуючи сучасний і акуратний зовнішній вигляд інтер’єру.

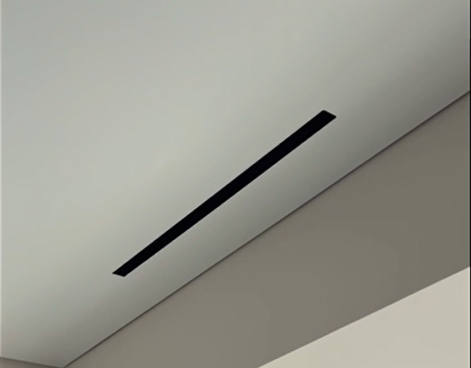

Конструкція дозволяє формувати безперервні вентиляційні лінії з активними та неактивними зонами, створюючи мінімалістичний дизайн приміщення. Регулюючи внутрішню планку, можна змінювати напрямок повітряного потоку без зміни об’єму повітря. Дифузори SDT допускають зміну напрямку потоку до 60%, зберігаючи стабільний розподіл повітря. Рекомендована висота встановлення — до 4 метрів.
Дифузори можуть використовуватися для вентиляції квартир, приватних будинків, офісів, готелів, ресторанів, лікарень, торгово-розважальних центрів, магазинів та інших типів приміщень.
Конструкція і матеріали

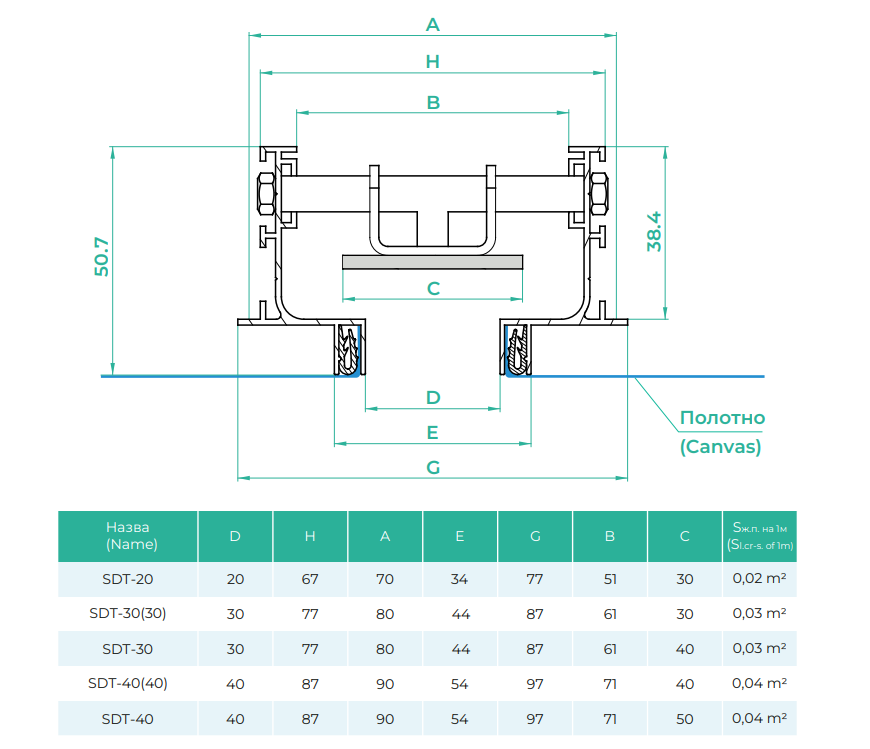

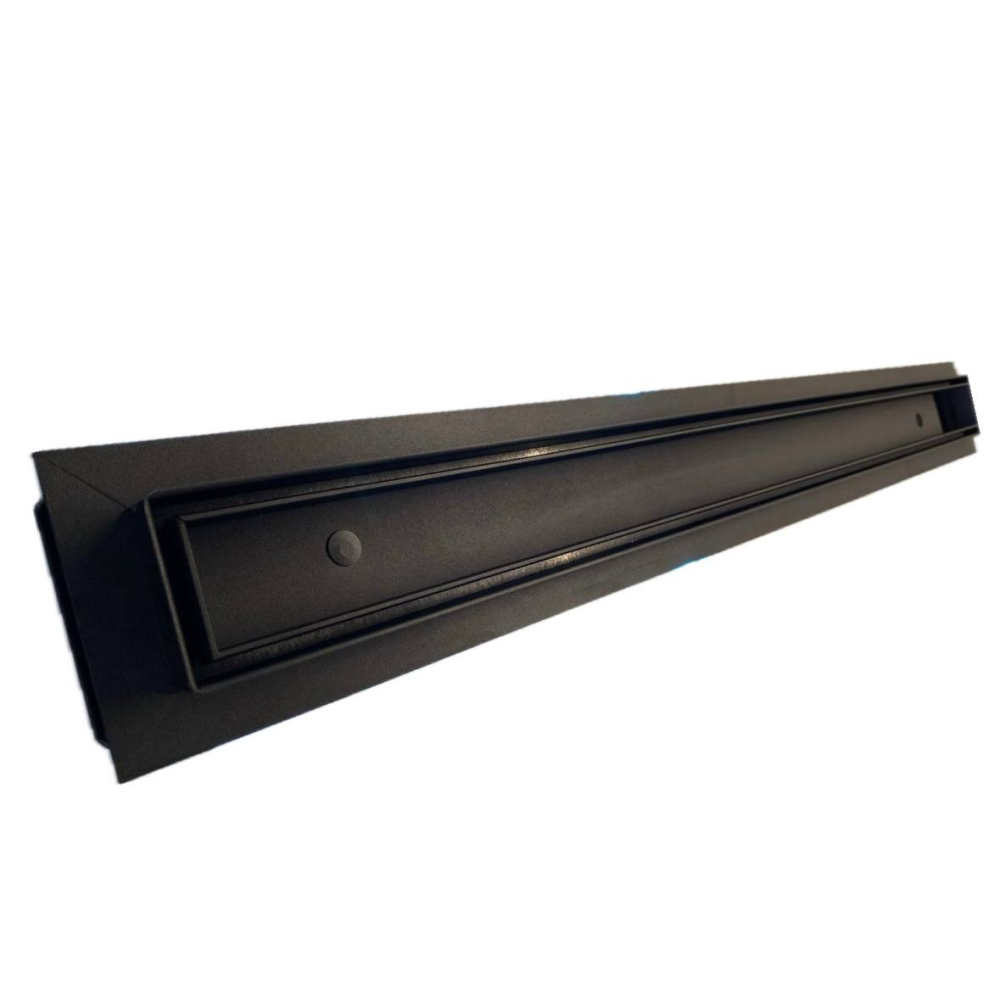

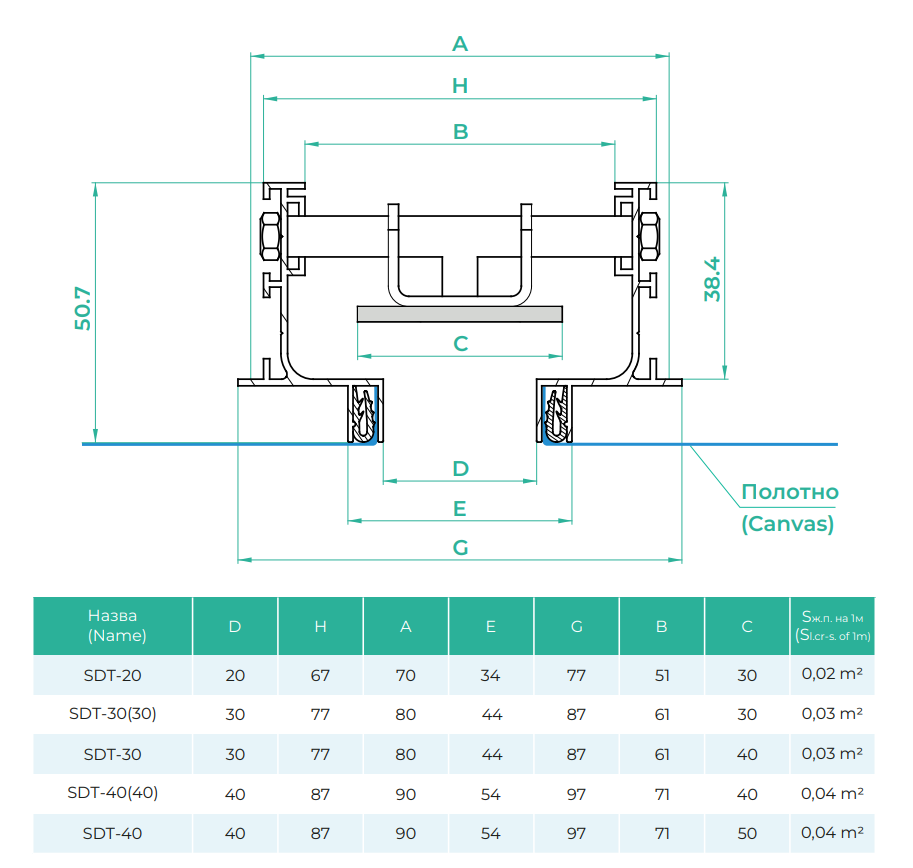

Конструкція дифузора складається з високоякісного алюмінієвого корпусу спеціальної форми, адаптованої для монтажу в системи натяжних стель. Дифузор має горизонтальні щілинні отвори. Ширина щілин може бути 20, 30 або 40 мм.
Внутрішня регульована планка виготовлена з алюмінію товщиною 3 мм і забезпечує керування напрямком повітряного потоку у горизонтальній площині. Конструкція корпусу дозволяє акуратно інтегрувати дифузор у систему натяжної стелі, формуючи рівну щілинну вентиляційну лінію.
Залежно від необхідної витрати повітря підбирається ширина щілини та довжина дифузора. Максимальна довжина одного елемента становить до 2,5 м, оптимально — до 2 м. Можливе використання кутових елементів довжиною від 300 до 1000 мм, стандартна довжина — 500 мм (вимірюється по зовнішній стороні). Стандартний кут — 90°, інші кути зазначаються у найменуванні виробу.

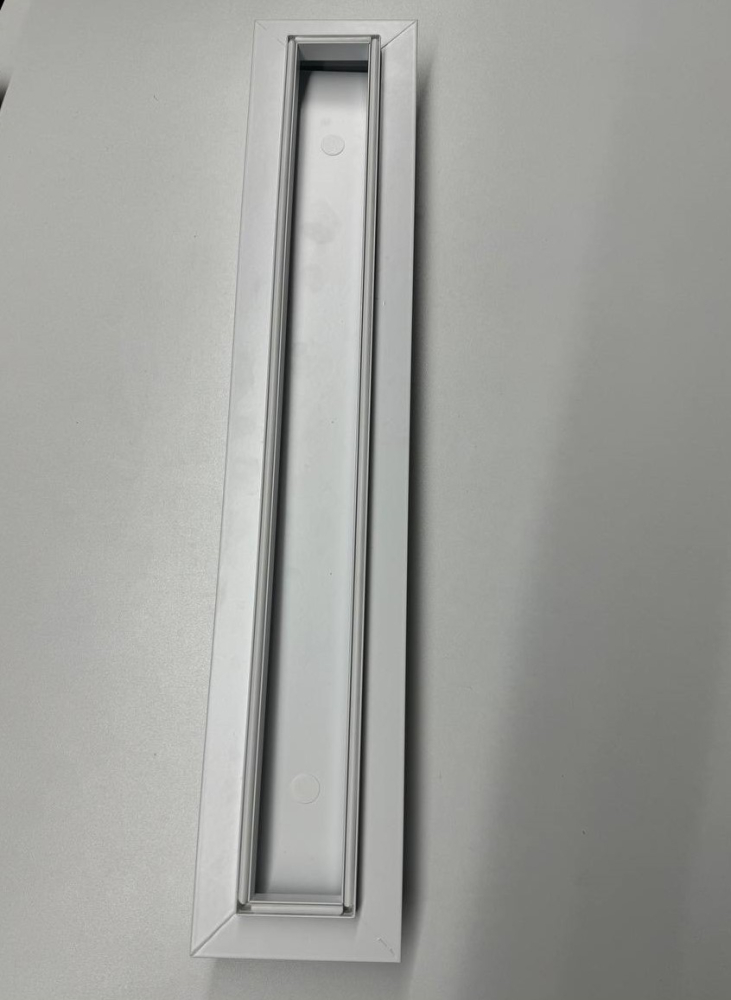

Завдяки можливості з’єднання декількох елементів дифузори можуть формувати безперервні вентиляційні лінії практично будь-якої довжини, у тому числі по периметру приміщення. Декоративно-захисне покриття виконується методом порошкового фарбування. Стандартний колір — білий (RAL 9016), також можливе фарбування у будь-який колір за каталогом RAL.
Характеристики
Тип дифузора: щілинний / лінійний
Монтаж: у натяжні стелі
Тип системи вентиляції: приточна / витяжна / кондиціонування / повітряне опалення
Матеріал: алюміній
Покриття: порошкова фарба
Колір: RAL 9016 / інший по RAL
Кількість щілин: 1
Ширина щілини: 20 / 30 / 40 мм
Довжина: 300–2500 мм
Регулювання повітря: є
Тип повітряного потоку: 1 або 2 сторони
Максимальна висота монтажу: до 4 м
Тип підключення: з пленум-слотом (Plenum Slot).
Виготовлення
Дифузори серії SDT виготовляються зі стандартною шириною щілини 20, 30 або 40 мм. Можливе виготовлення дифузорів будь-якої довжини L з кроком 50 мм у діапазоні від 300 до 2500 мм. Також доступне виготовлення активних і неактивних елементів, кутових модулів та безперервних вентиляційних ліній відповідно до вимог конкретного об’єкта.
Приклад замовлення та монтаж

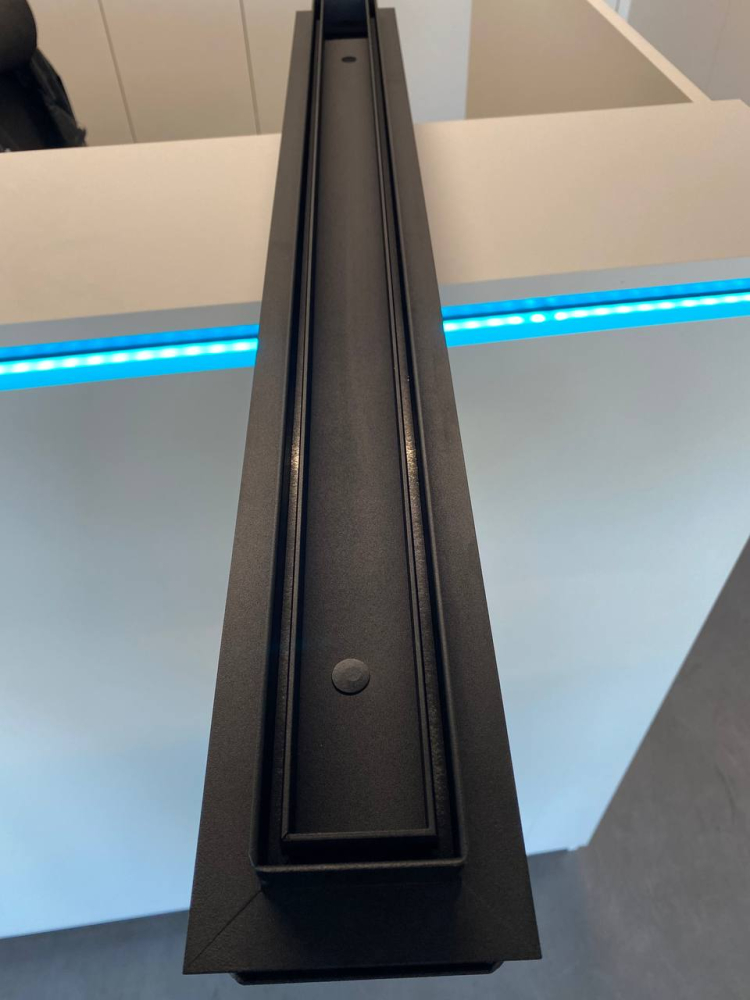

SDT-1-30-2 (RAL 9016/9005) L=500 – 1 – це кількість щілин, 30 – ширина щілини 30мм, 2 – з 2-ма бічними фланцями (закриті краї). Застосовуються для елементів до 2,5 метрів. Колір рамки – білий, пластина – чорна.
*1 - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів понад 2,5 метри.
*0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів понад 5 метрів.

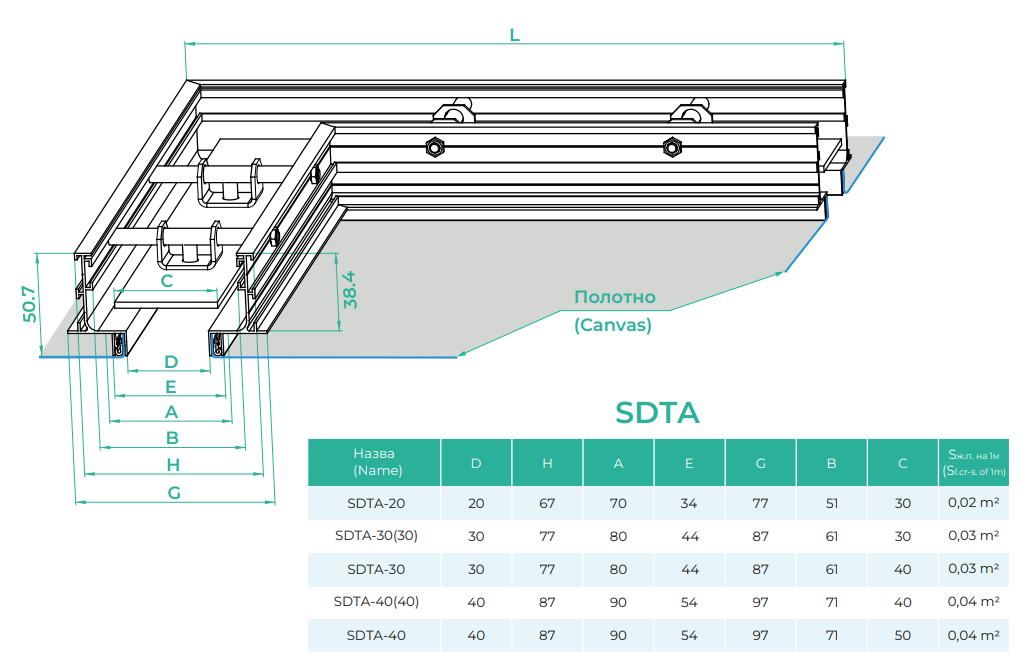

SDTA-45°-1-40-1 (RAL 9005М/9005М) L=500 - 45° - кут, 1 - кількість щілин, 40 - ширина щілини, 1 - кількість торцевих заглушок (у комплекті йдуть напрямні планки для центрування під час з'єднання з подальшими елементами), RAL 9005М - колір корпусу (чорний матовий), 9005М - колір спрямовувальної планки (чорний матовий), L=500 - посадкова довжина дифузора.
Комплектація
- можливе постачання з Пленум-слотом (Plenum Slot), виготовленого з оцинкованої сталі.
