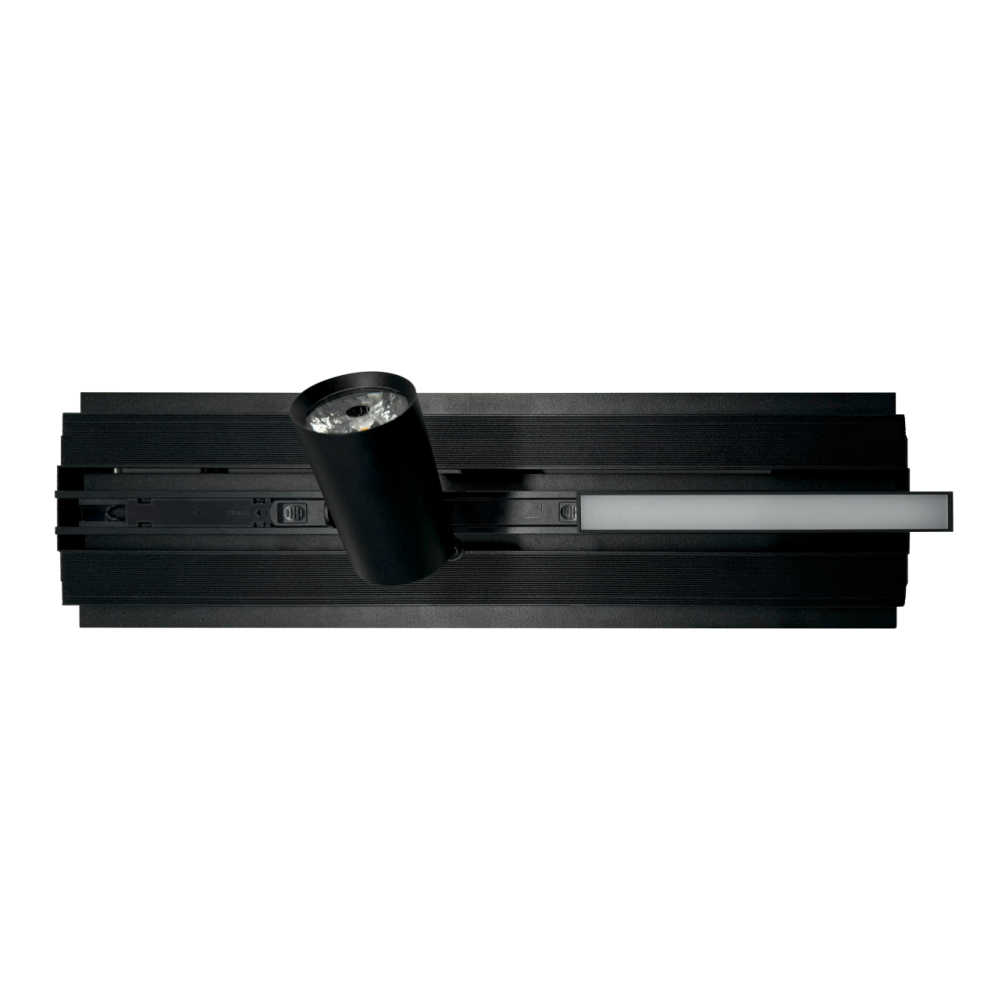

Щілинний дифузор прихованого монтажу CLT (з вбудованим трековим освітленням)
Призначення
Щілинні дифузори прихованого монтажу CLT з вбудованим трековим освітленням застосовуються на об'єктах із підвищеними естетичними вимогами, але із збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для установки в гіпсокартонній стелі, забезпечуючи відмінний естетичний вигляд.
Вони дозволяють формувати безперервну лінію, з активними та неактивними зонами, створюючи мінімалістичний дизайн.Ці дифузори можна використати на висоті до 4 метрів.
Конструкція і матеріали

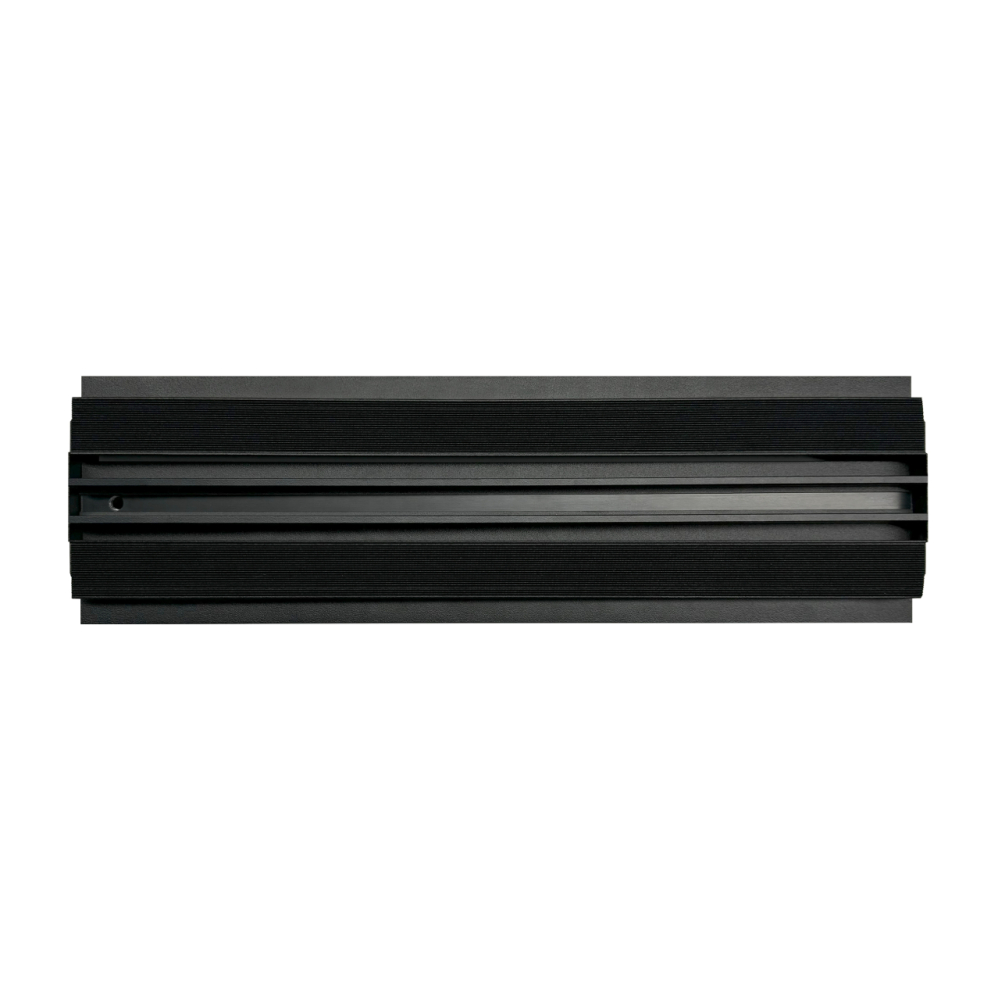

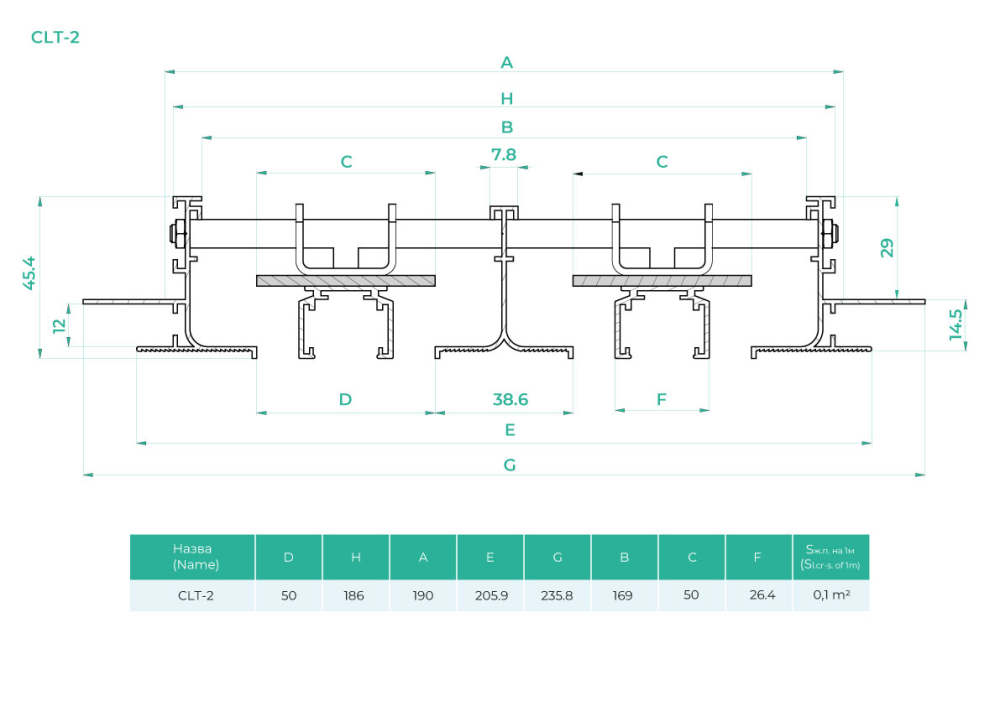

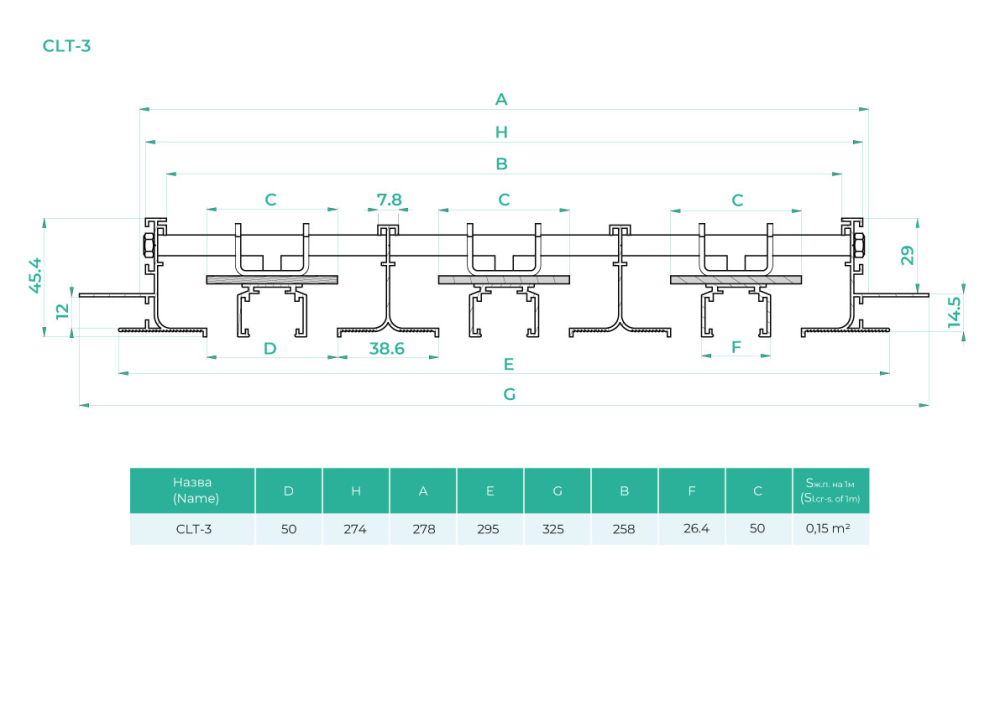

Конструкція даної моделі складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може змінюватись від 1 до 4 і з шириною 50мм. Внутрішня планка, виготовлена з алюмінію, забезпечує напрямок повітря в приміщенні. Рамка такого дифузора має ребра для кращого стикування шпаклювального матеріалу з гіпсокартоном.

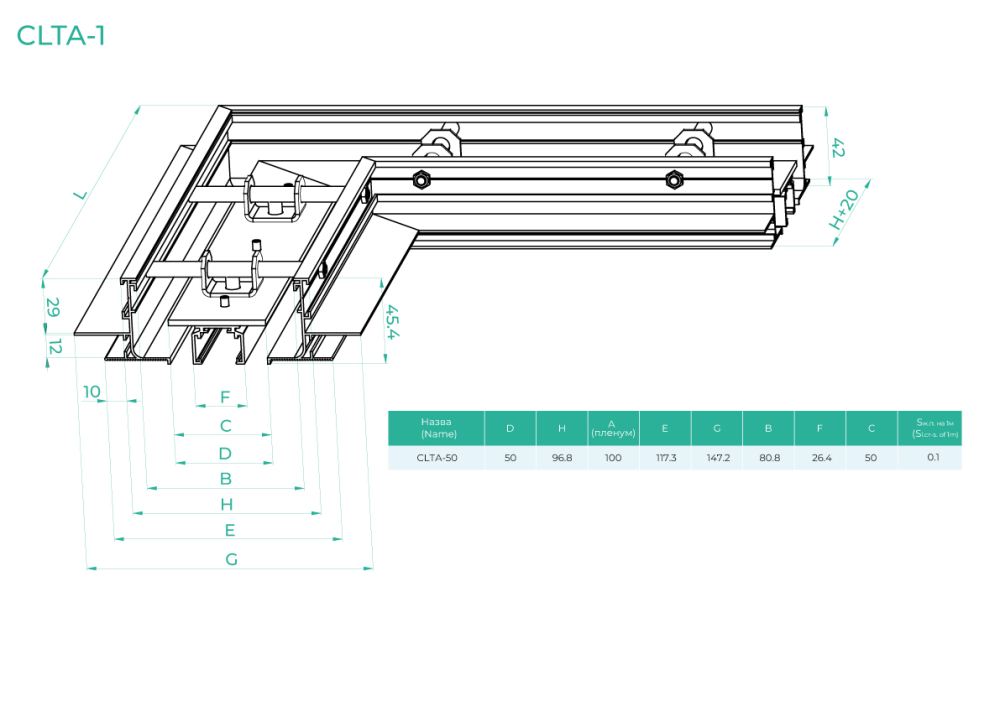

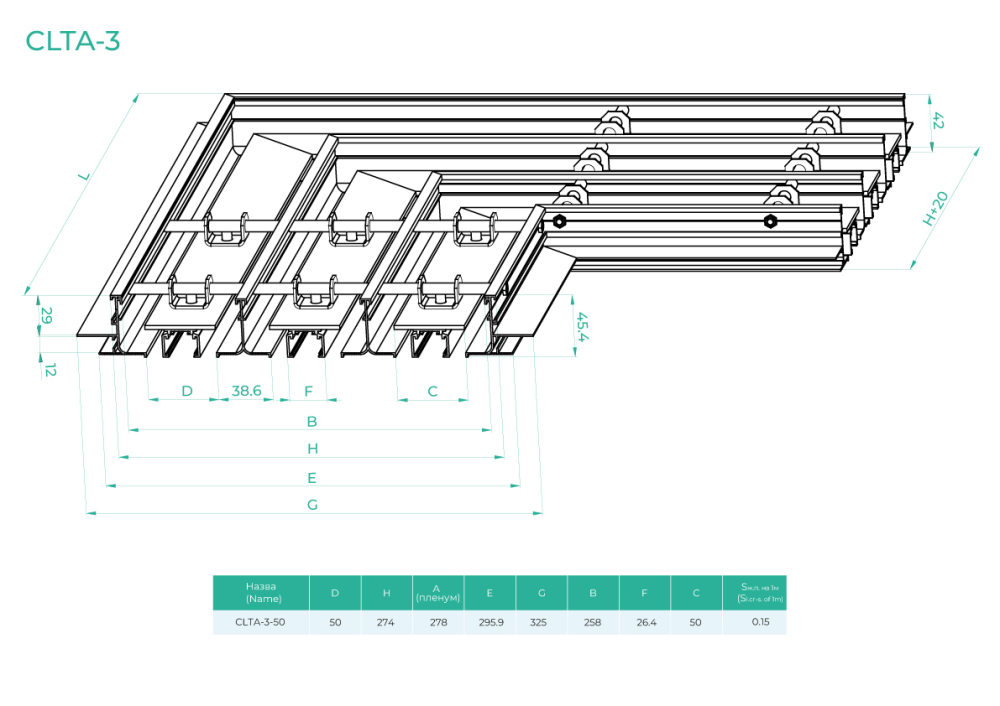

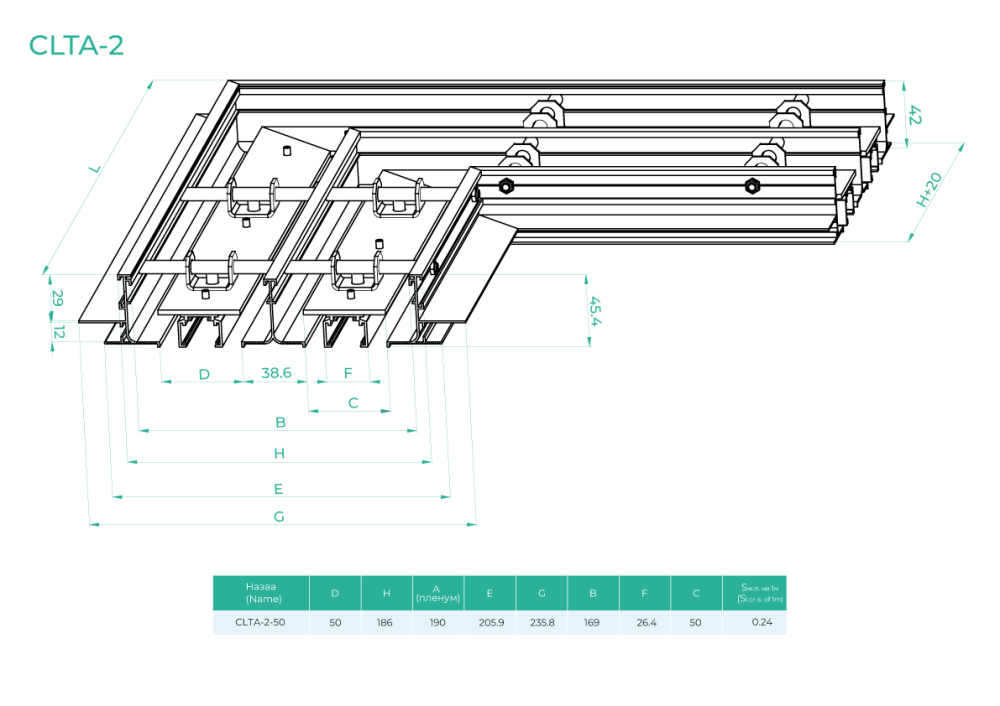

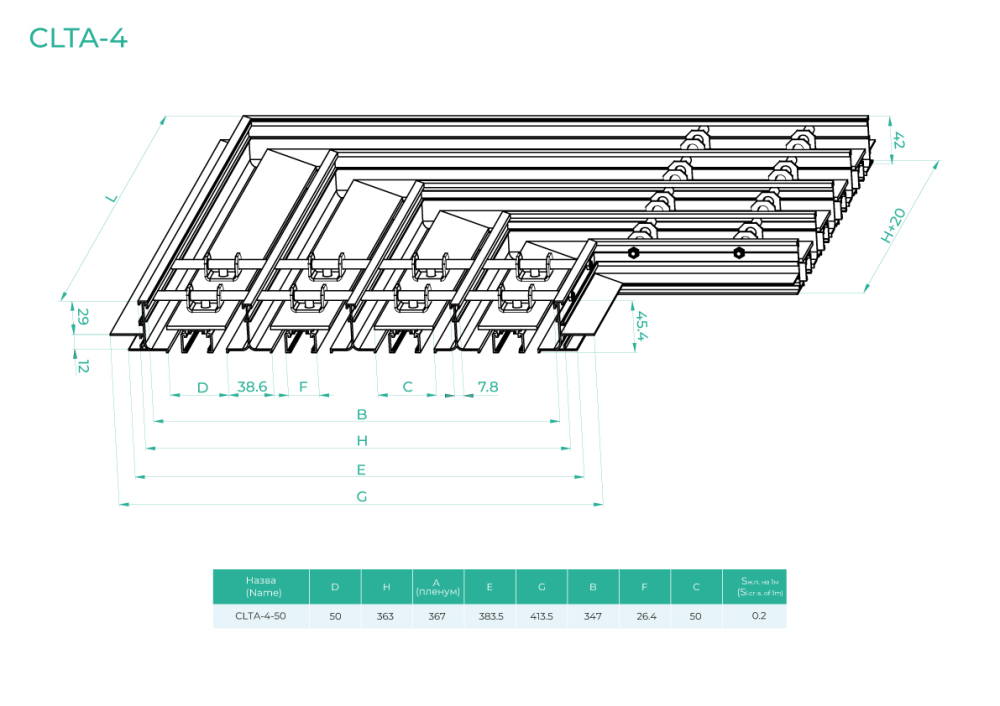

Залежно від Ваших потреб у витраті повітря, індивідуально підбирають кількість щілин і довжину самого дифузора, але водночас суцільний один елемент має бути не довшим за 3 м, бажано до 2-х метрів, а кутовий елемент CLT в діапазоні від 150 до 500 мм. Стандартна довжина кутового елемента 500мм (вимірюється по довгій стороні, зовнішній), а стандартний кут 90° (не вказується), якщо інший, то пишеться в найменуванні.
Можливе з'єднання декількох елементів між собою, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини, навіть по всьому периметру приміщення.
При виготовленні дифузорів використовується декоративне захисне покриття - порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелів у різні кольори відповідно до палітри RAL.
Основні особливості:
- Вентиляція та освітлення інтегровані в один елемент.
- Прихований монтаж — ідеально вписується в стелю без зайвих елементів.
- Модульність — можливість поєднувати кілька дифузорів у єдину лінію або по периметру приміщення.
- Гнучкість у дизайні: завдяки кутовим елементам можна створювати прямі або кутові конфігурації.
- Простота монтажу — конструкція складається з дифузора, пленум-слота та трекових світильників (замовляються окремо), що легко інтегруються у стельову систему.
- Якість повітророзподілу — рівномірна подача повітря без протягів.
Виготовлення
Дифузори даної серії включають вироби стандартної ширини 50мм, але при цьому, можливо виготовлення будь-якої довжини L з кроком 50мм в діапазоні від 300 до 3000 мм.
Характеристики
Тип диффузора: щелевой/линейный
Монтаж: скрытый в гипсокартон
Тип системы вентиляции: приточная/вытяжная/кондиционирование/воздушное отопление
Материал: алюминий
Покрытие: порошковая краска
Цвет: RAL 9016 / другой по RAL
Количество щелей: 1/2/3/4
Ширина щели: 50 мм.
Длина: 300–3000 мм
Регулировка воздуха: есть
Тип воздушного потока: 1 или 2 стороны
Максимальная высота монтажа: до 4 м
Наявність шини для кріплення магнітно-трекових світильників: Так
Приклад замовлення та монтаж
CLT-3-50-2 (RAL 9016/9005) L=500 – 3 – це кількість щілин, 50 – ширина щілини 50мм, 2 – з 2-ма бічними фланцями (закриті краї). Застосовуються для елементів до 3 метрів. Колір рамки – білий, пластина – чорна.
*1 - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів понад 3 метри.
*0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів понад 6 метрів.
CLT-45°-2-50-1 (RAL 9005М/9005М) L=500 - 60° - кут, 2 - кількість щілин, 50 - ширина щілини, 1 - кількість торцевих заглушок (у комплекті йдуть напрямні планки для центрування під час з'єднання з подальшими елементами), RAL 9005М - колір корпусу (чорний матовий), 9005М - колір спрямовувальної планки (чорний матовий), L=500 - посадкова довжина дифузора.
Комплектація
- можливе постачання з Пленум-слот (Plenum Slot), виготовленого з оцинкованої сталі.
