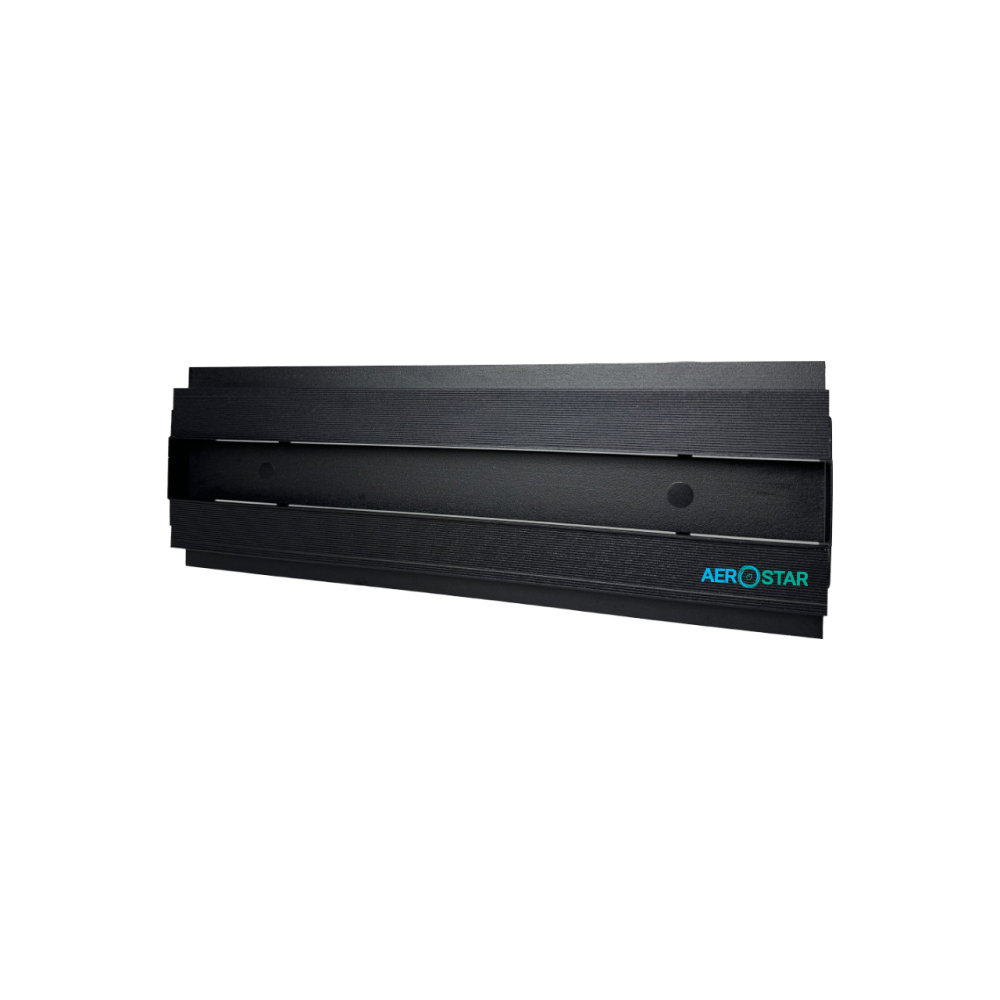

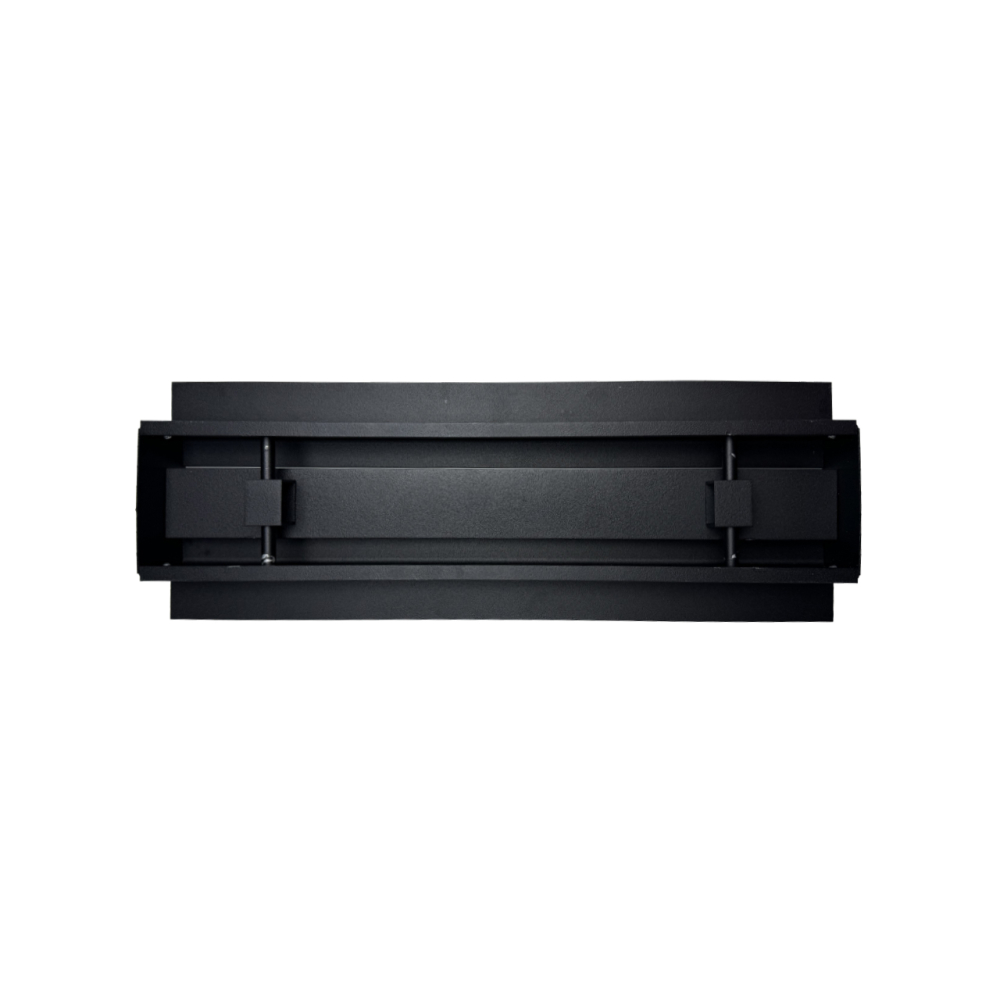

Щілинний дифузор прихованого монтажу RSDM
Призначення
Щілинні дифузори RSDM прихованого монтажу під шпаклівку застосовуються на об'єктах із підвищеними естетичними вимогами, але із збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції та в будь-яких системах кондиціювання повітря. Призначені для установки в гіпсокартонній стелі, забезпечуючи відмінний естетичний вигляд. Це модифікована версія RSD, змінені вузли кріплення регульованої планки, сама планка тут використана алюмінієва з товщиною 3мм, що дозволило досягти ще більшої естетичної привабливості.

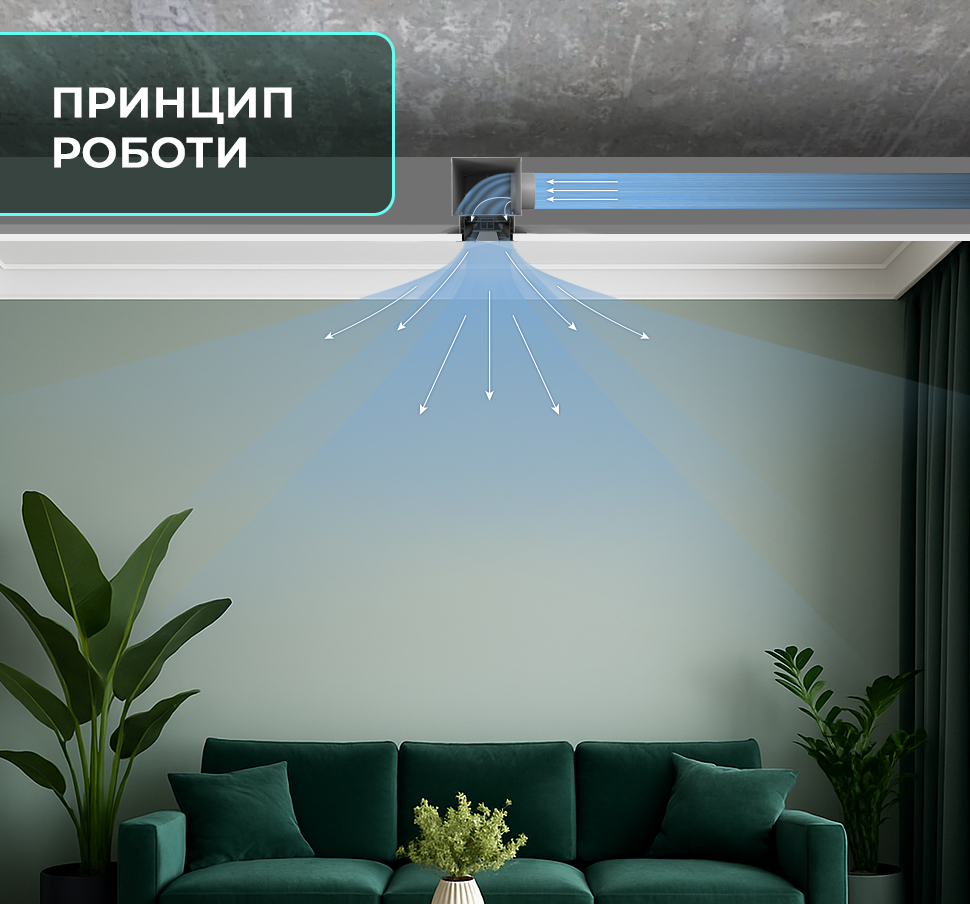

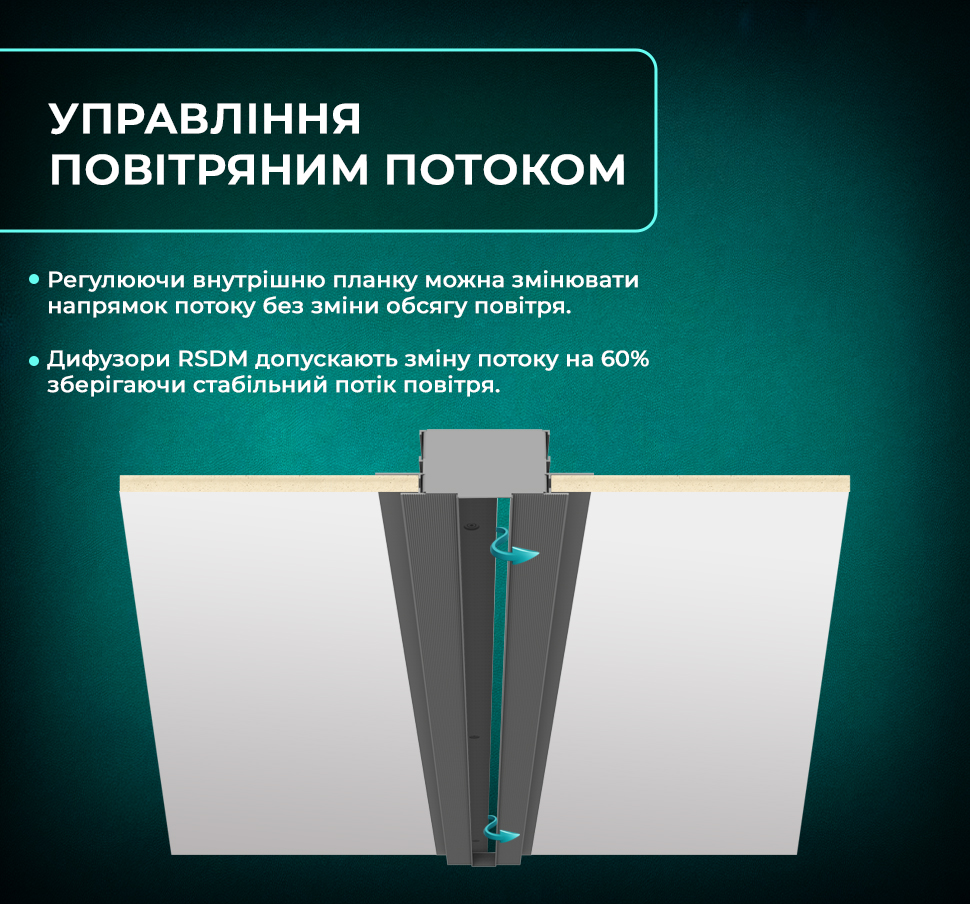

Вони дозволяють формувати безперервну лінію, з активними та неактивними зонами, створюючи мінімалістичний дизайн. Регулюючи внутрішню планку можна змінювати напрямок потоку без зміни обсягу повітря. Дифузори RSDM допускають зміну потоку на 60% зберігаючи стабільний потік повітря. Ці дифузори можна використати на висоті до 4 метрів.
- для вентиляції квартири;
- для вентиляції офісу;
- для вентиляції будинку;
- для систем кондиціонування;
- для вентиляції і кондиціонування в готелі;
- для вентиляції і кондиціонування в ресторані;
- для вентиляції і кондиціонування в лікарнях;
- для вентиляції і кондиціонування в трц;
- для вентиляції і кондиціонування в магазині;
- для вентиляції і кондиціонування в різних типах приміщень.
Конструкція і матеріали

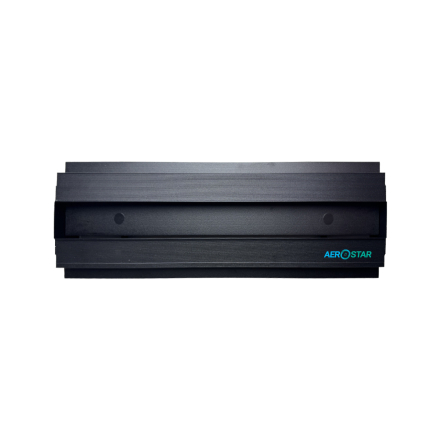

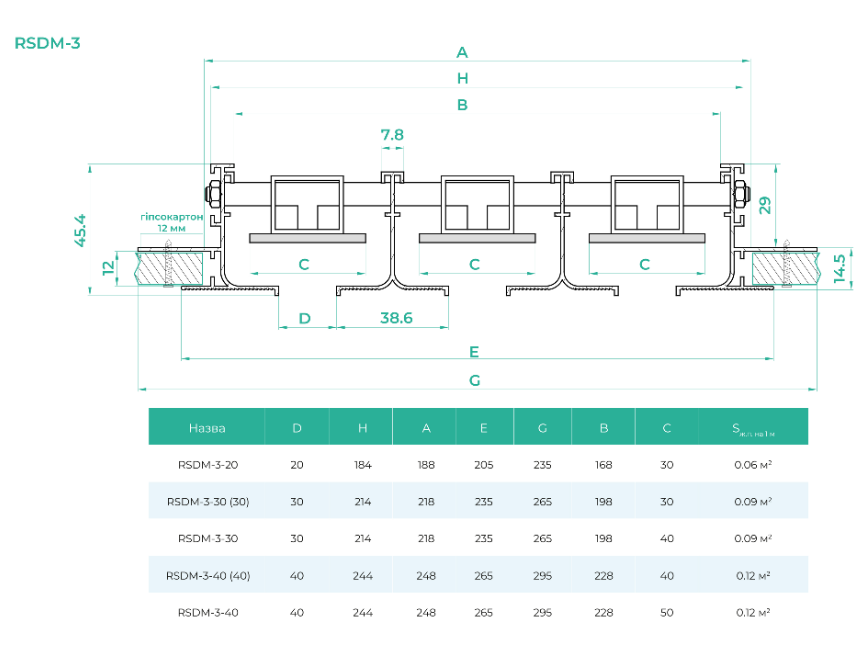

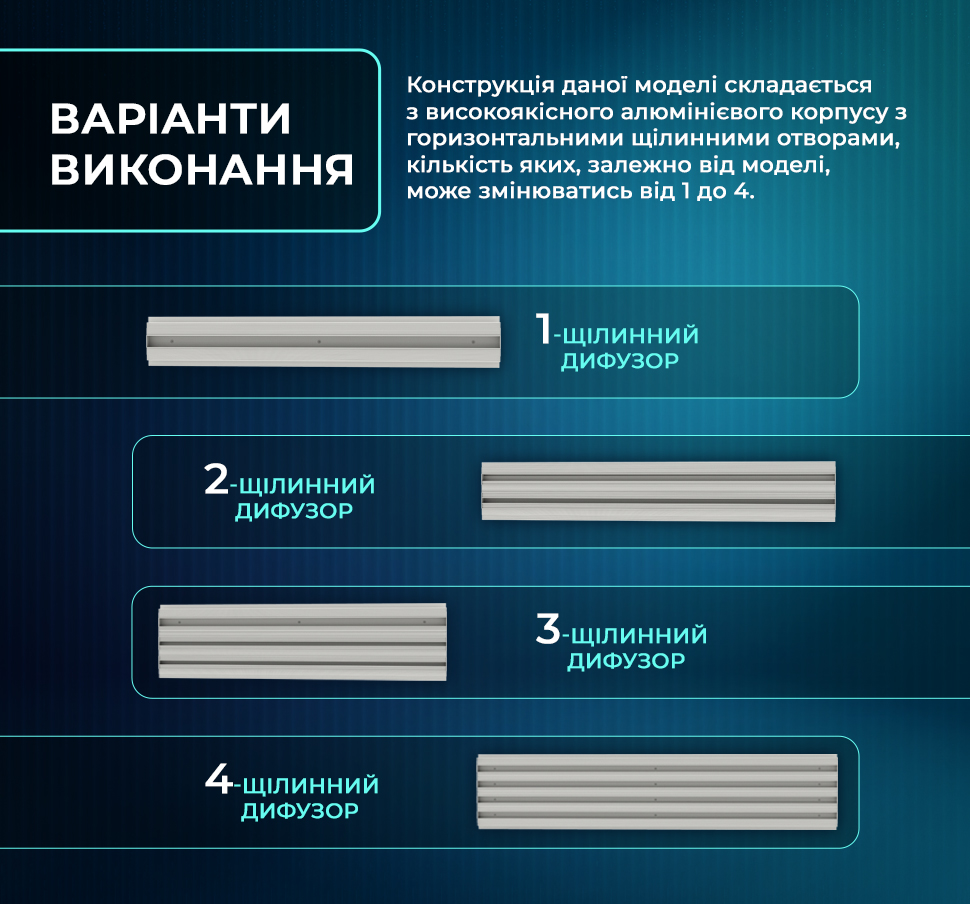

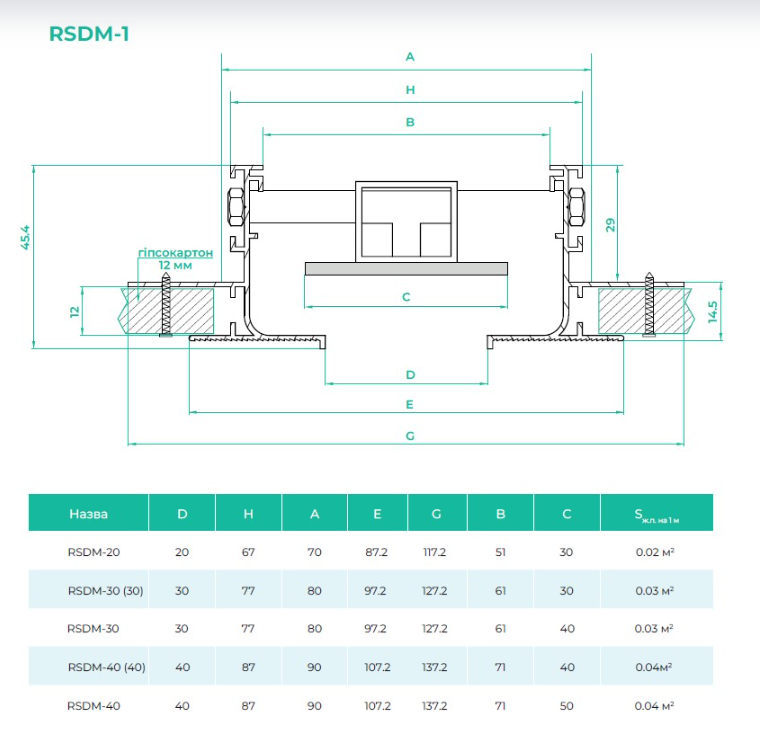

Конструкція даної моделі складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, залежно від моделі, може змінюватись від 1 до 4. Залежно від потреби ширина щілин може бути в трьох варіантах, це 20, 30 або 40мм. Внутрішня планка рухлива, виготовлена з алюмінію, забезпечує напрямок повітря в приміщенні (рухається в горизонтальній площині). Рамка такого дифузора має ребра для кращого стикування шпаклювального матеріалу з гіпсокартоном.
Залежно від Ваших потреб у витраті повітря, індивідуально підбирають ширину щілини і довжину самого дифузора, але водночас суцільний один елемент має бути не довшим за 3 м, бажано до 2-х метрів, а кутовий елемент RSDMA в діапазоні від 300 до 1000 мм. Стандартна довжина кутового елемента 500мм (вимірюється по довгій стороні, зовнішній), а стандартний кут 90° (не вказується), якщо інший, то пишеться в найменуванні.
Можливе з'єднання декількох елементів між собою, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини, навіть по всьому периметру приміщення.
При виготовленні дифузорів використовується декоративне захисне покриття - порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу та ламелів у різні кольори відповідно до палітри RAL.

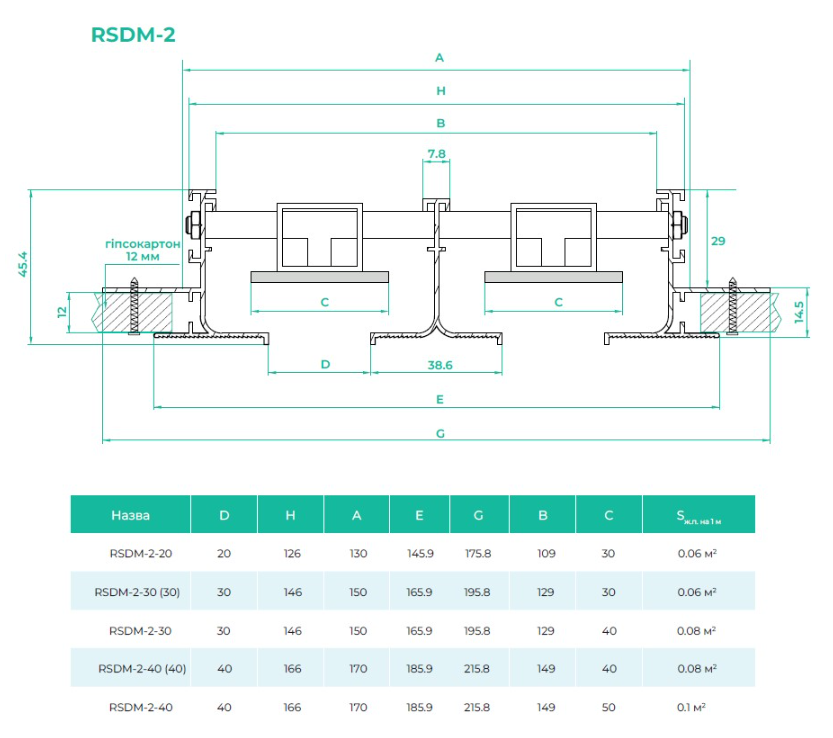

Характеристики
Тип дифузора: щілинний / лінійний
Монтаж: прихований в гіпсокартон
Тип системи вентиляції: приточна / витяжна / кондиціонування / повітряне опалення
Матеріал: алюміній
Покриття: порошкова фарба
Колір: RAL 9016 / інший по RAL
Кількість щілин: 1 / 2 / 3 / 4
Ширина щілини: 20 / 30 / 40 мм
Довжина: 300–3000 мм
Регулювання повітря: є
Тип повітряного потоку: 1 або 2 сторони
Максимальна висота монтажу: до 4 м
Тип підключення: з пленум-слот (Plenum Slot)
Виготовлення
Дифузори даної серії включають вироби стандартної ширини 20, 30 або 40мм, але при цьому, можливо виготовлення будь-якої довжини L з кроком 50мм в діапазоні від 300 до 3000 мм.

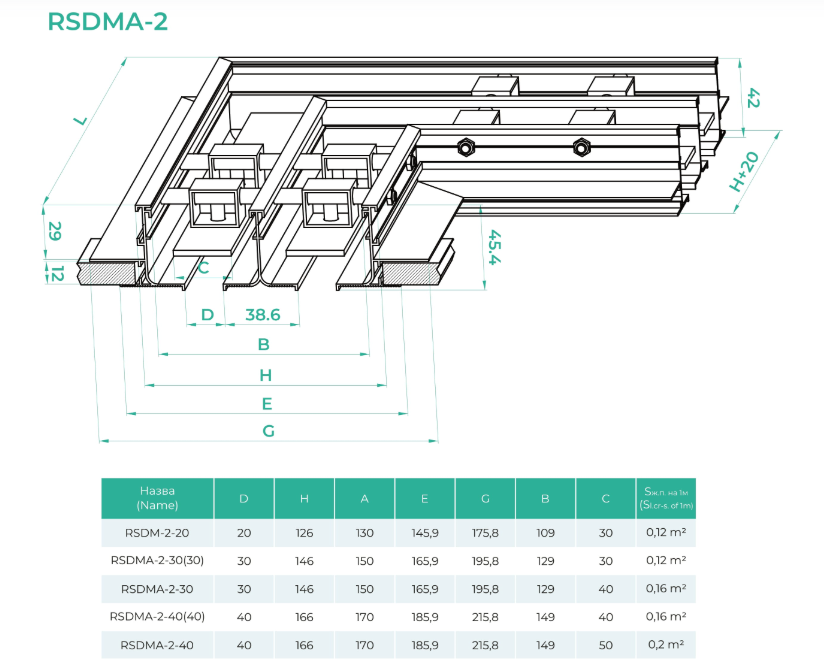

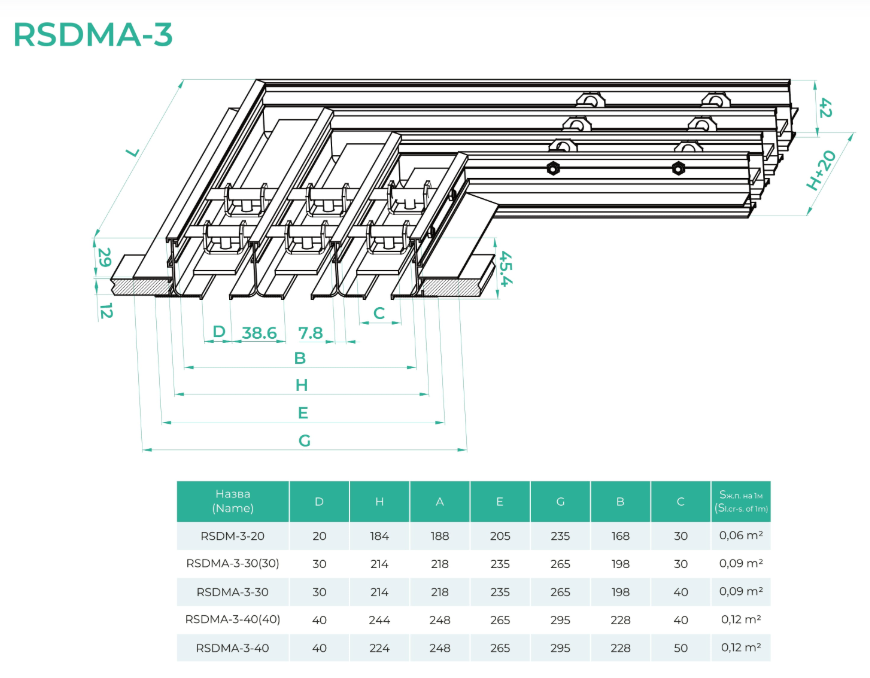

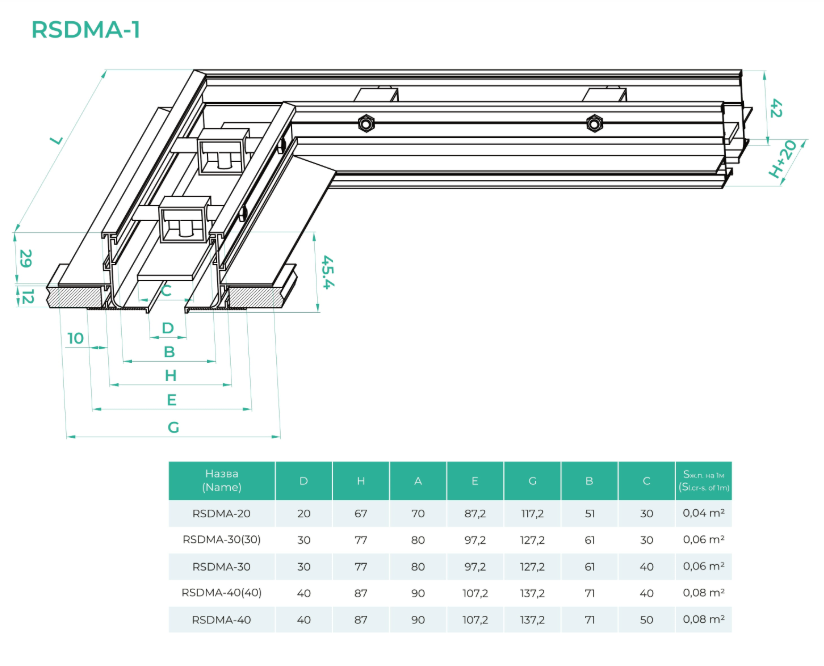

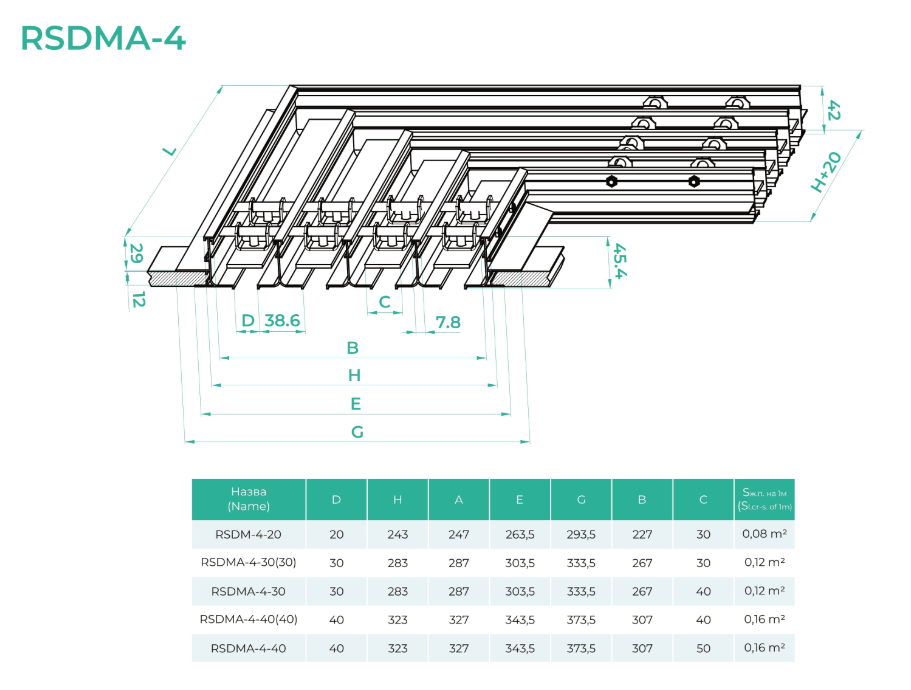

Схеми на кутові елементи

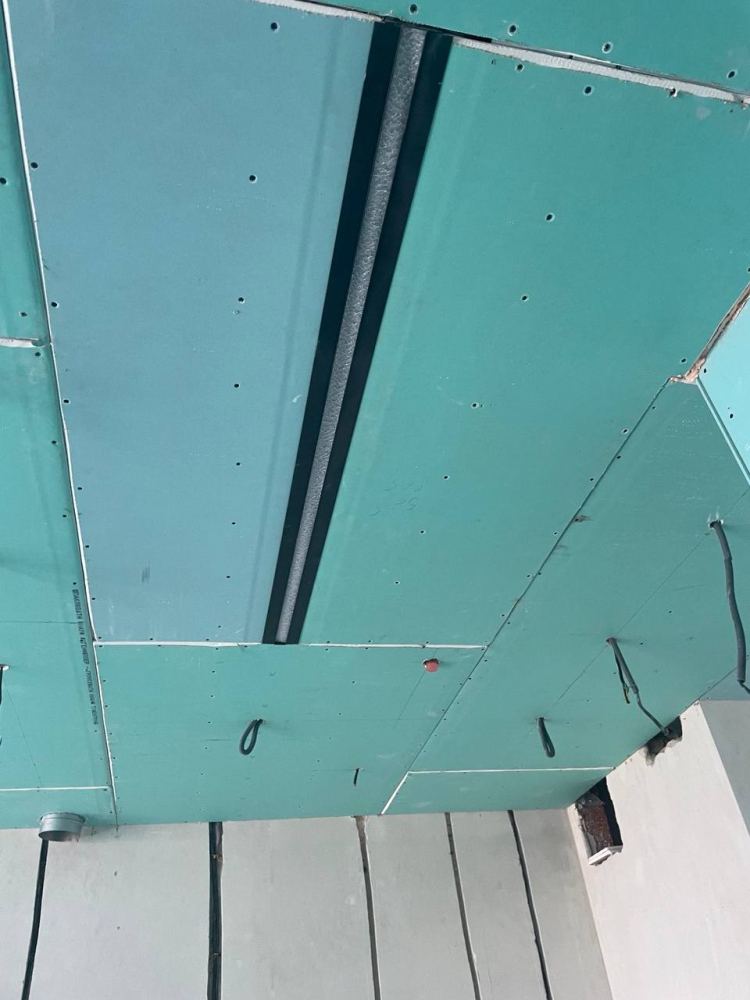

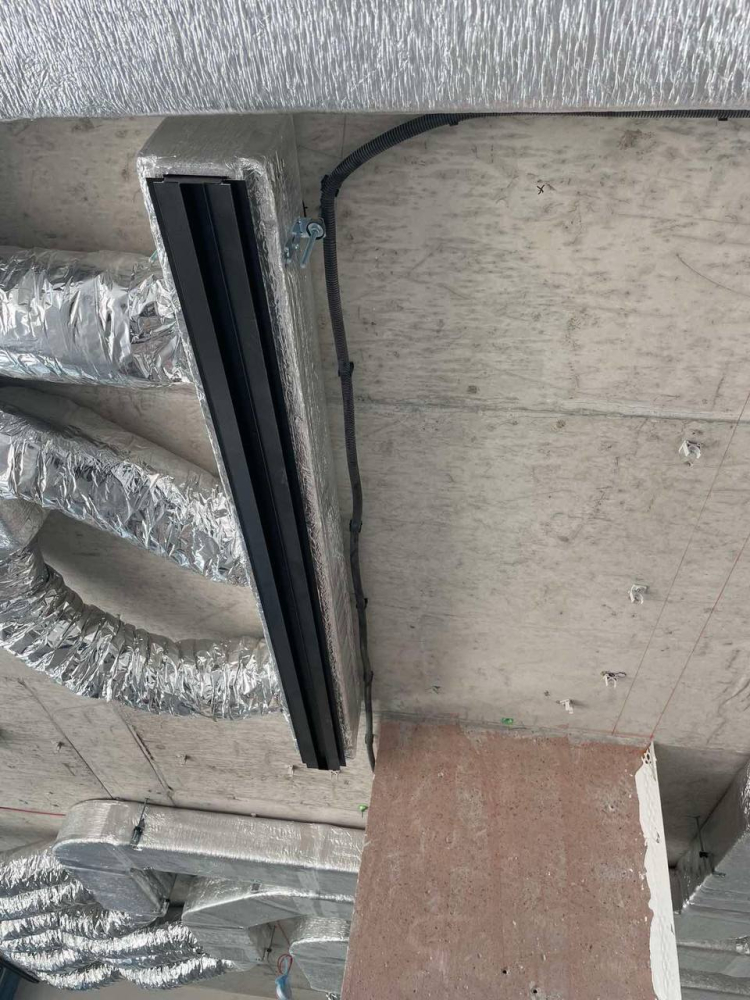

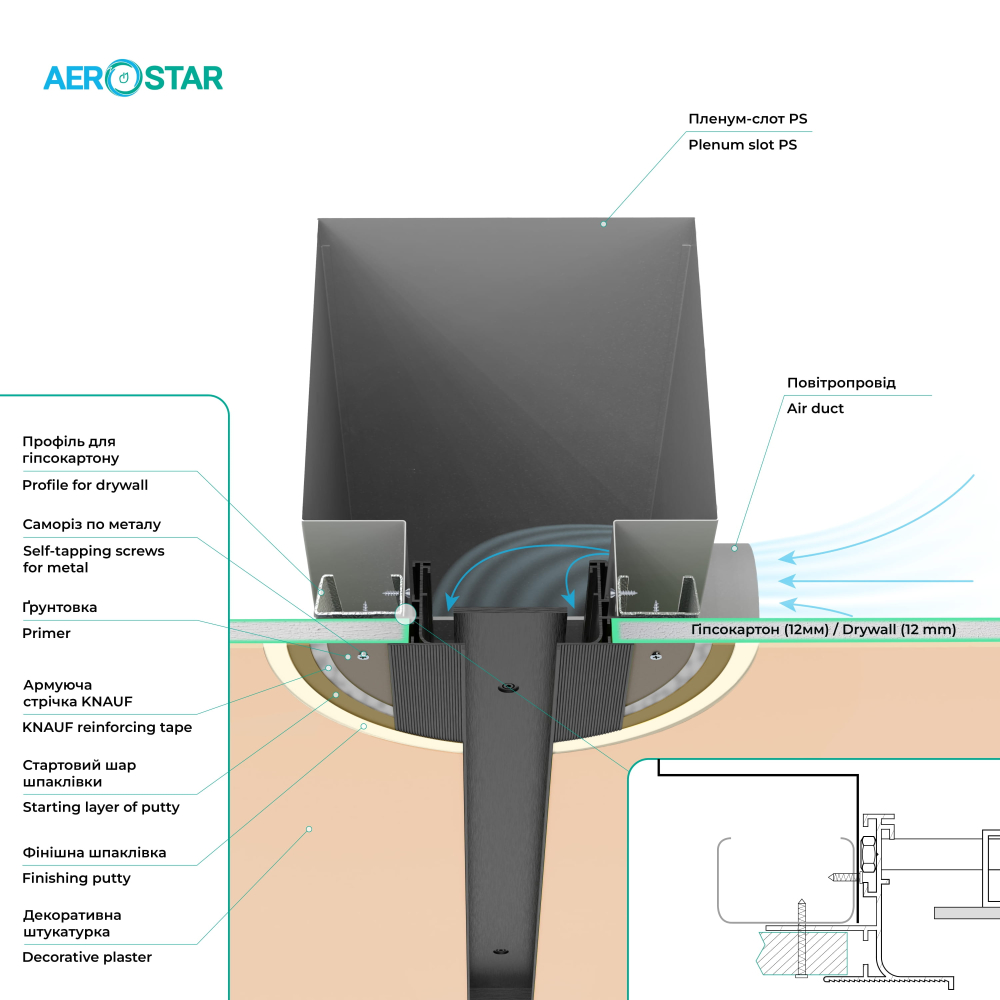

Приклад замовлення та монтаж
RSDM-3-30-2 (RAL 9016/9005) L=500 – 3 – це кількість щілин, 30 – ширина щілини 30мм, 2 – з 2-ма бічними фланцями (закриті краї). Застосовуються для елементів до 3 метрів. Колір рамки – білий, пластина – чорна.
*1 - одна сторона заглушена, друга відкрита (у комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів понад 3 метри.
*0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів понад 6 метрів.
RSDMA-45°-2-40-1 (RAL 9005М/9005М) L=500 - 60° - кут, 2 - кількість щілин, 40 - ширина щілини, 1 - кількість торцевих заглушок (у комплекті йдуть напрямні планки для центрування під час з'єднання з подальшими елементами), RAL 9005М - колір корпусу (чорний матовий), 9005М - колір спрямовувальної планки (чорний матовий), L=500 - посадкова довжина дифузора.
Комплектація
- можливе постачання з Пленум-слотом, виготовленого з оцинкованої сталі.
