Дифузор регульований PDK+R
Призначення

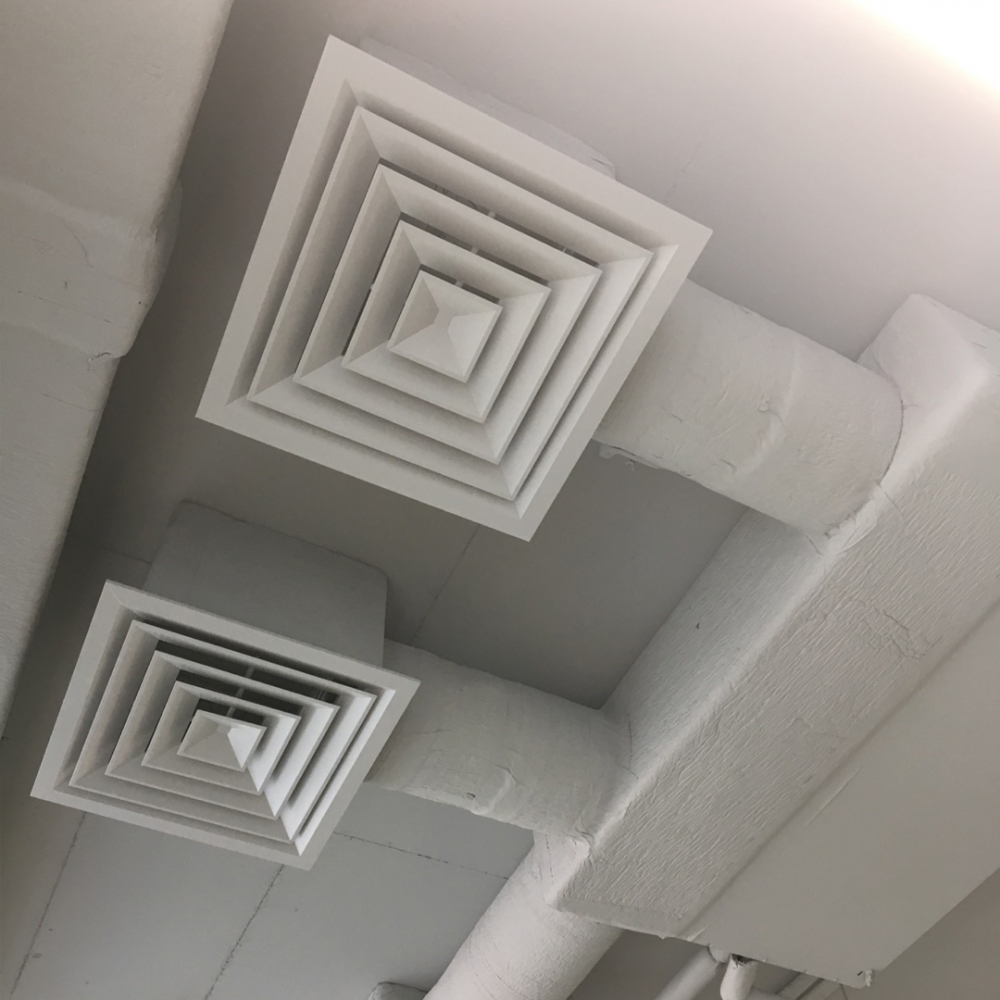

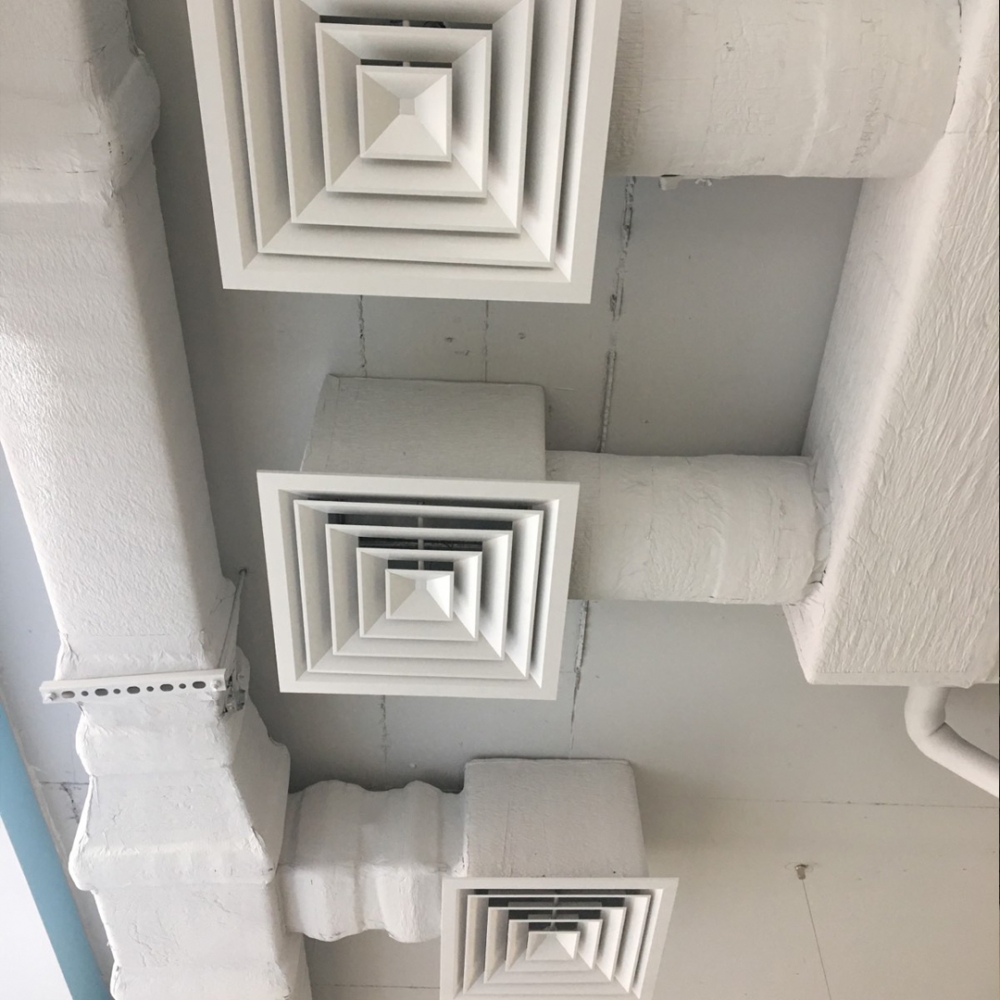

Дифузори призначені для горизонтального поширення повітря в ріхзних напрямках, таким чином, що повітряний потік розподіляється по приміщенню рівномірно. Використовуються в припливно-витяжної вентиляції і системах кондиціонування повітря.
Конструкція і матеріали
Продукція виготовляється з високоякісних алюмінієвих профілів. Профілі покриваються порошкоподібної поліефірної фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе використання будь-якого іншого кольору палітри RAL.
Дифузори даної серії включають в себе вироби, як стандартних розмірів, так і можливість виготовлення будь-яких розмірів в діапазоні від 150 до 1000 мм по посадковим розмірами LxH з кроком 5мм.

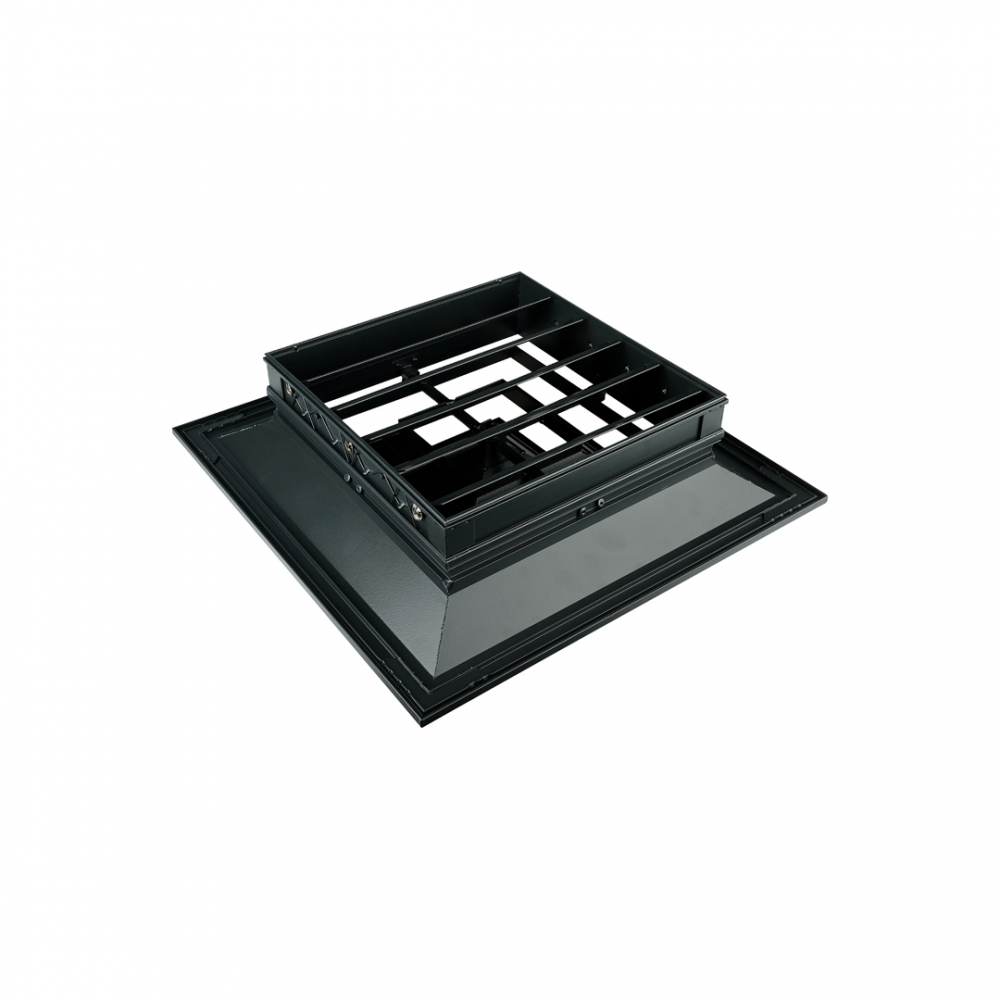

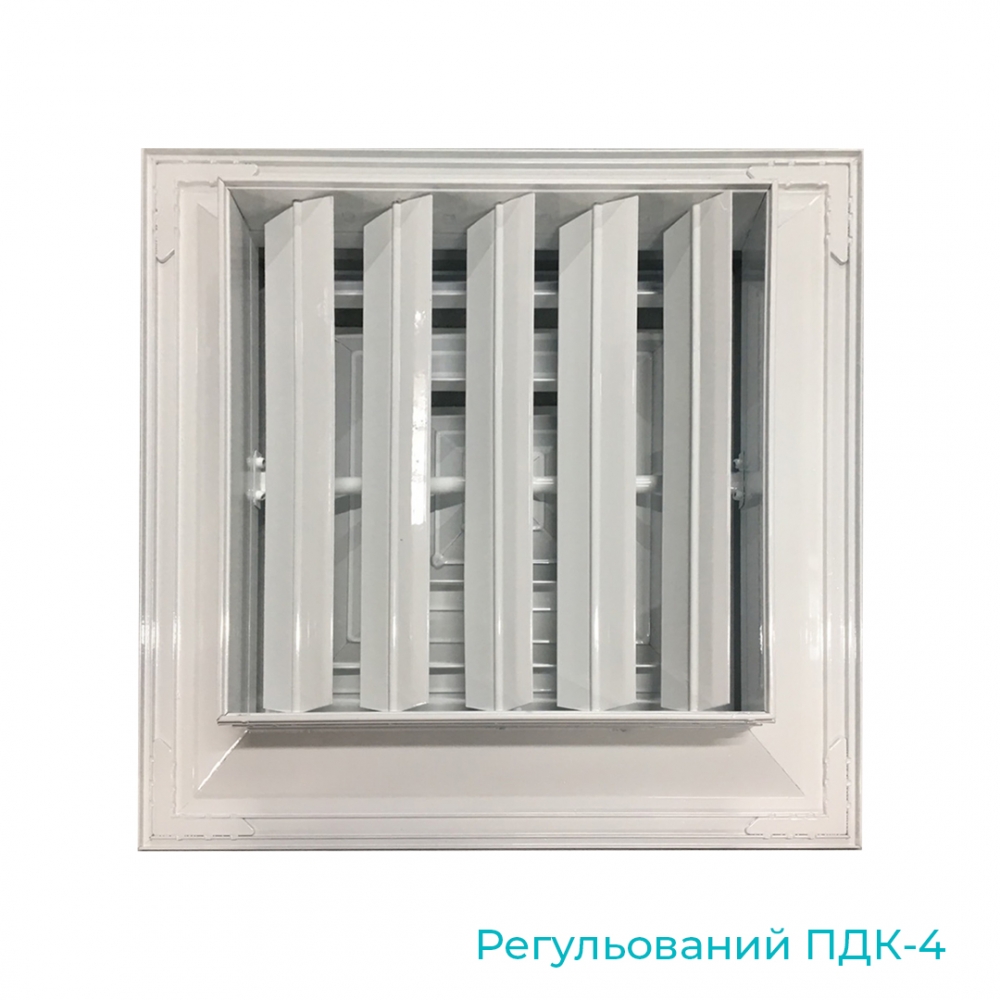

Регульований PDK-4 - дифузор з поширенням струменя потоку в 4 сторони, з одним рядом закріплених нерухомих пластин, який знімний і другим рядом регульованих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно один від одного), можна коригувати витрата повітря припливної струменя.
Виготовлення
За стандартними посадковим розмірами LxH.
150×150, 225×225, 300×300, 350×350, 400×400, 450×450, 485×485(под Армстронг), 550×550, 600×600.
Дифузори даної серії включають в себе вироби, як стандартних розмірів, так і можливість виготовлення будь-яких розмірів (PDKp) в діапазоні від 150 до 800мм по посадковим розмірами LxH з кроком 5мм.
PDK-1+R - дифузор з поширенням струменя потоку в 1 сторону, не регульований, внутрішня частина незнімна. Встановлюються коли на стелі є виступаючі конструкції (балки) або коли потрібно подати повітря в одному напрямку і встановлюються в приміщеннях під стіною.
PDK-2+R - дифузор з поширенням струменя потоку в 2 сторони, що не регульований, внутрішня частина незнімна. Встановлюються в приміщеннях, де на стелі є виступаючі конструкції (балки) і формують розподіл потоку повітря по двом сторонам.
PDK-3+R - дифузор з поширенням струменя потоку в 3 боку, не регульований, внутрішня частина незнімна. Встановлюються на стелі біля стіни або колони і формують розподіл потоку повітря по трьом сторонам.

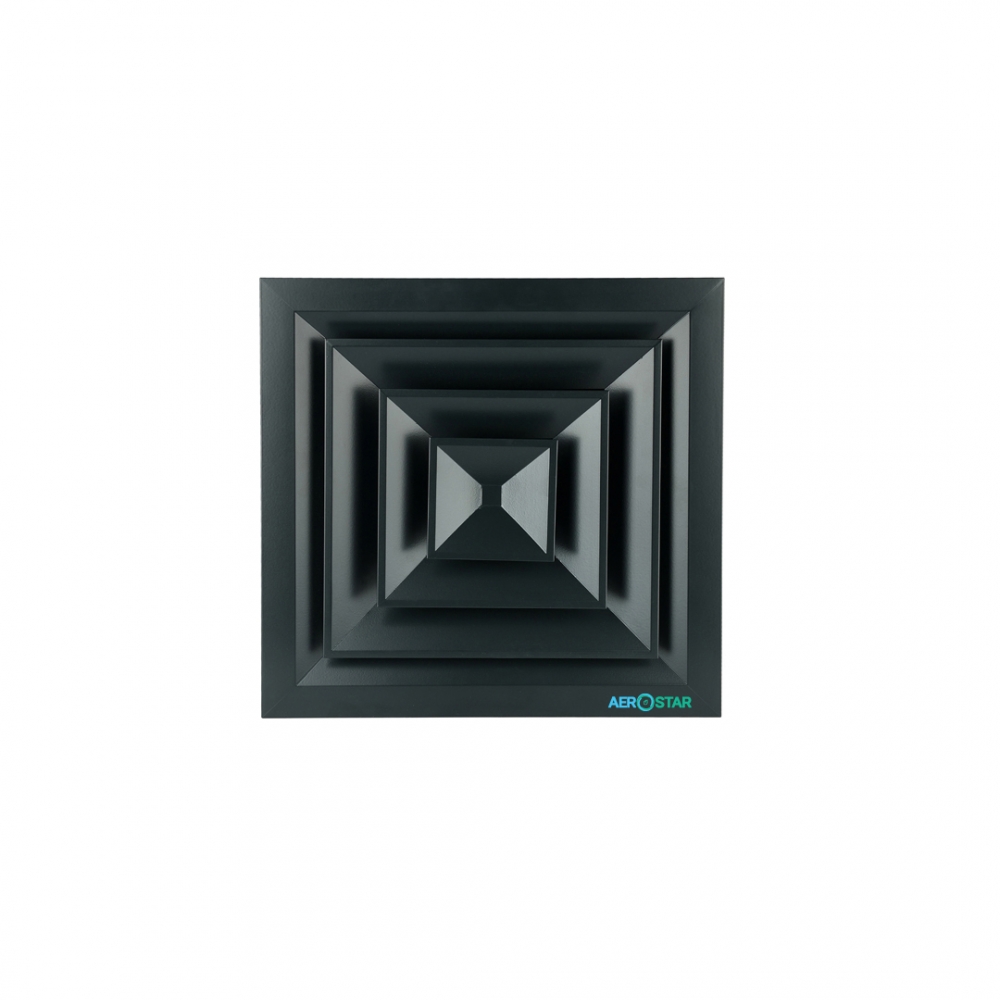

PDK-4+R - дифузор з поширенням струменя потоку в 4 сторони, не регульований, внутрішня частина знімна.
PDKp+R - дифузор нестандартних розмірів, може бути як квадратний, так і прямокутний з поширенням струменя потоку в 4 сторони, не регульований.
Приклад замовлення і монтаж
Регульований PDK-4+R (RAL 9016) 300x300 - регульований, колір білий.

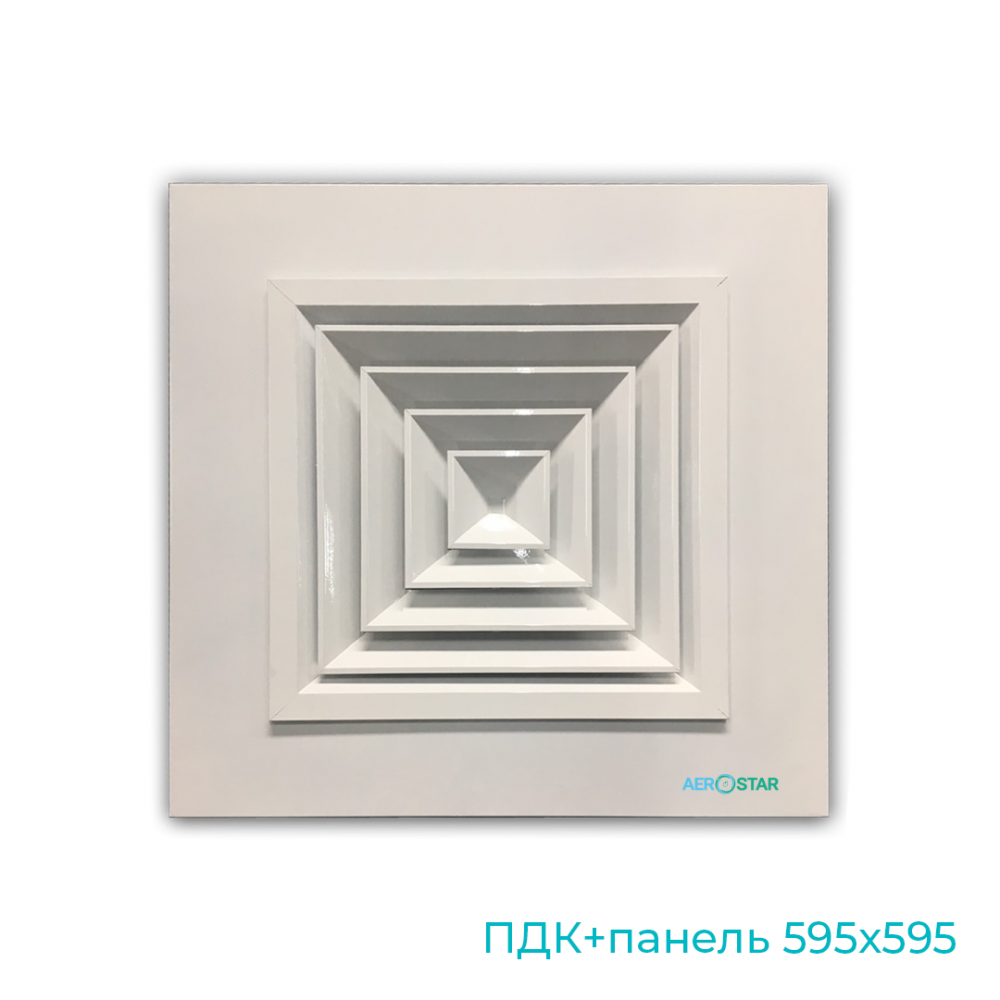

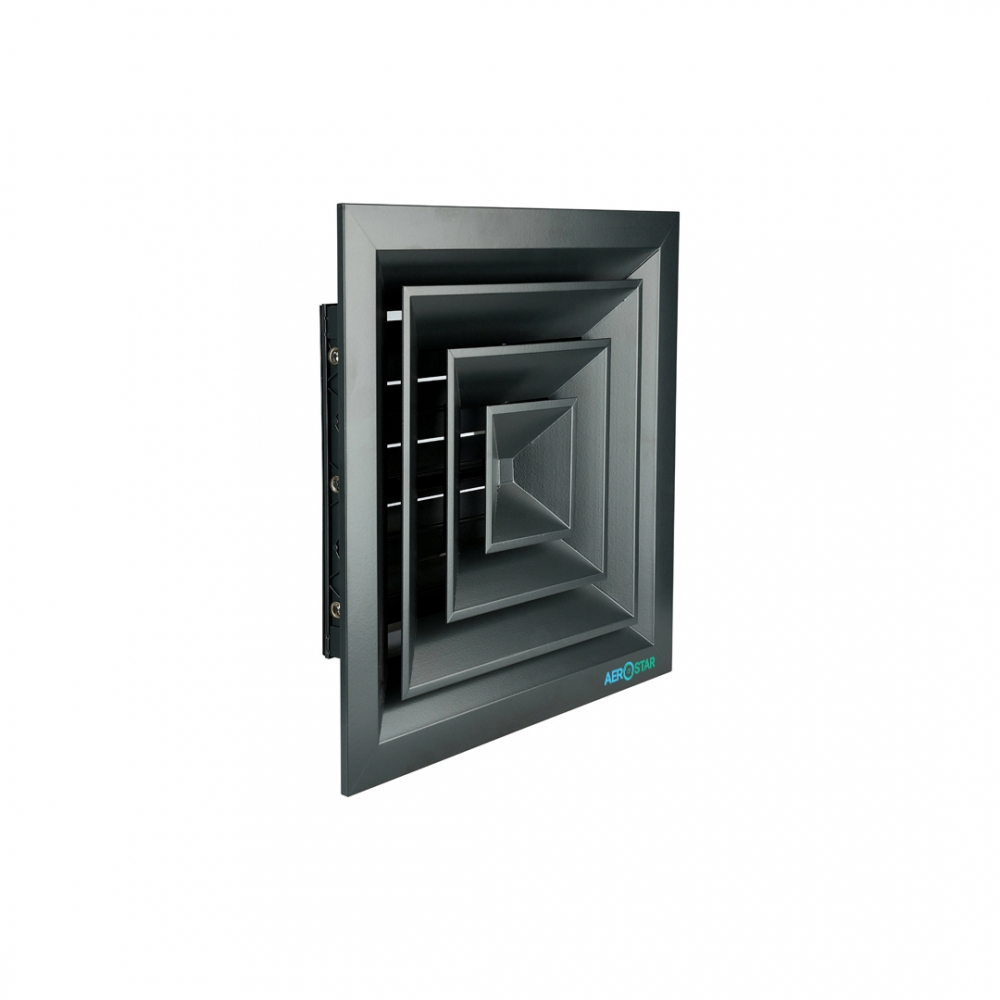

Регульований PDK-4+R* (RAL 9016) 400x400 +panel 595х595 (RAL 9016) - регульований, кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий, з'єднаний з панеллю білого кольору і розмірами 595х595 для монтажу в підвісну стелю типу «Армстронг».
Комплектація
- можлива поставка дифузора, розміром до 450х450 сполученим з панеллю 595х595 для монтажу в підвісну стелю типу «Армстронг» (+panel 595х595)
- можлива поставка з пленум боксом, виготовленого з оцинкованої сталі.
