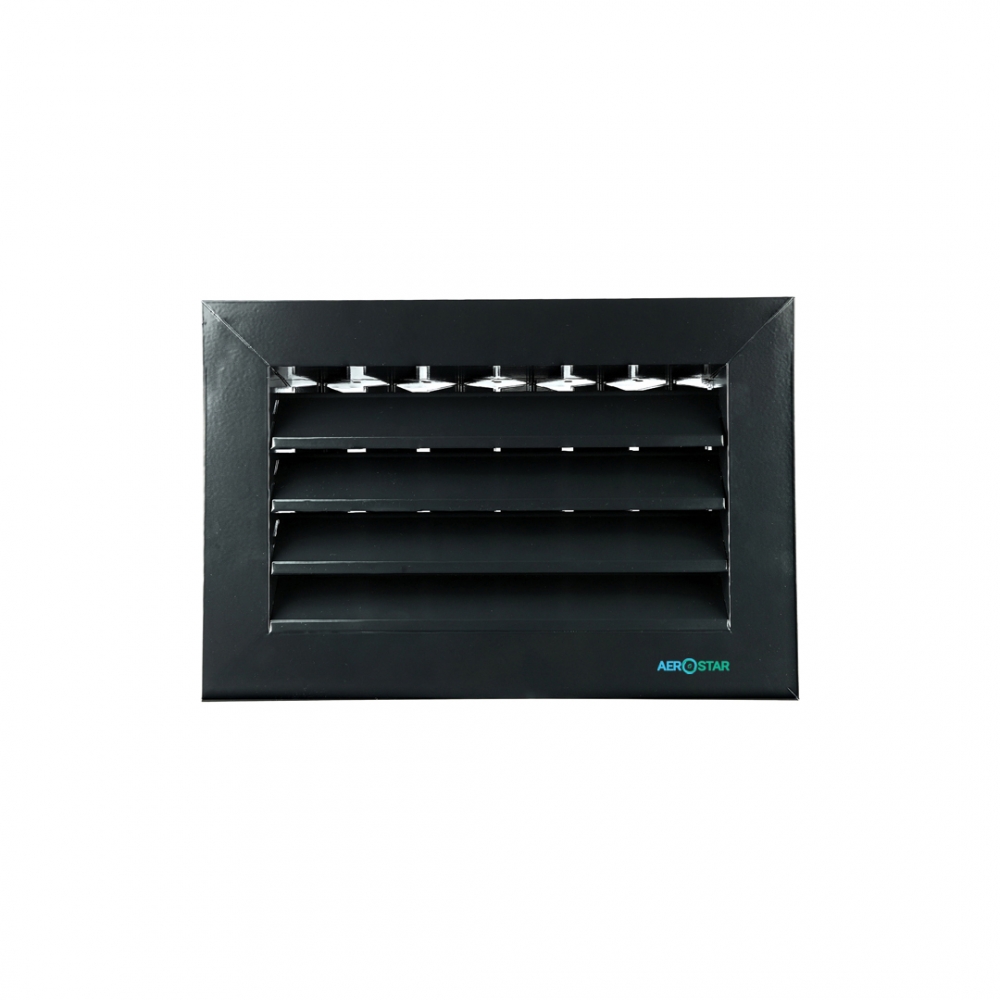

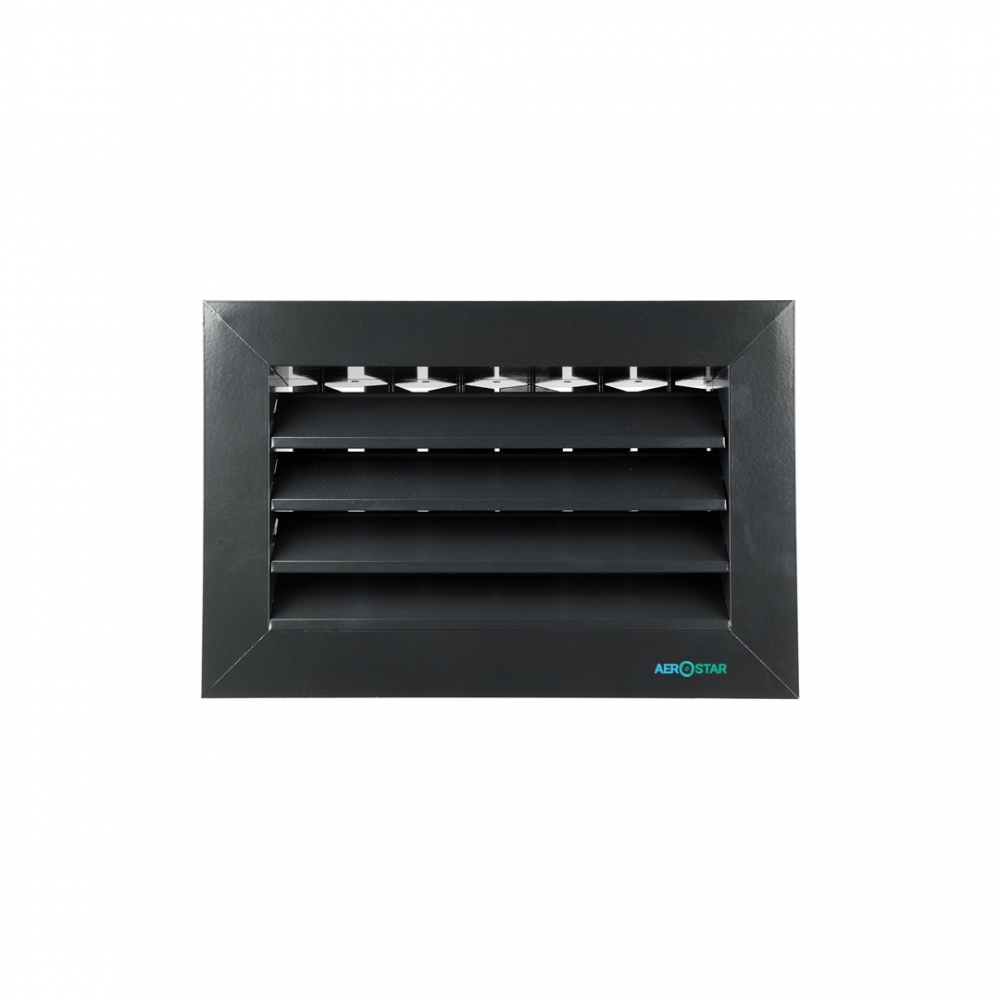

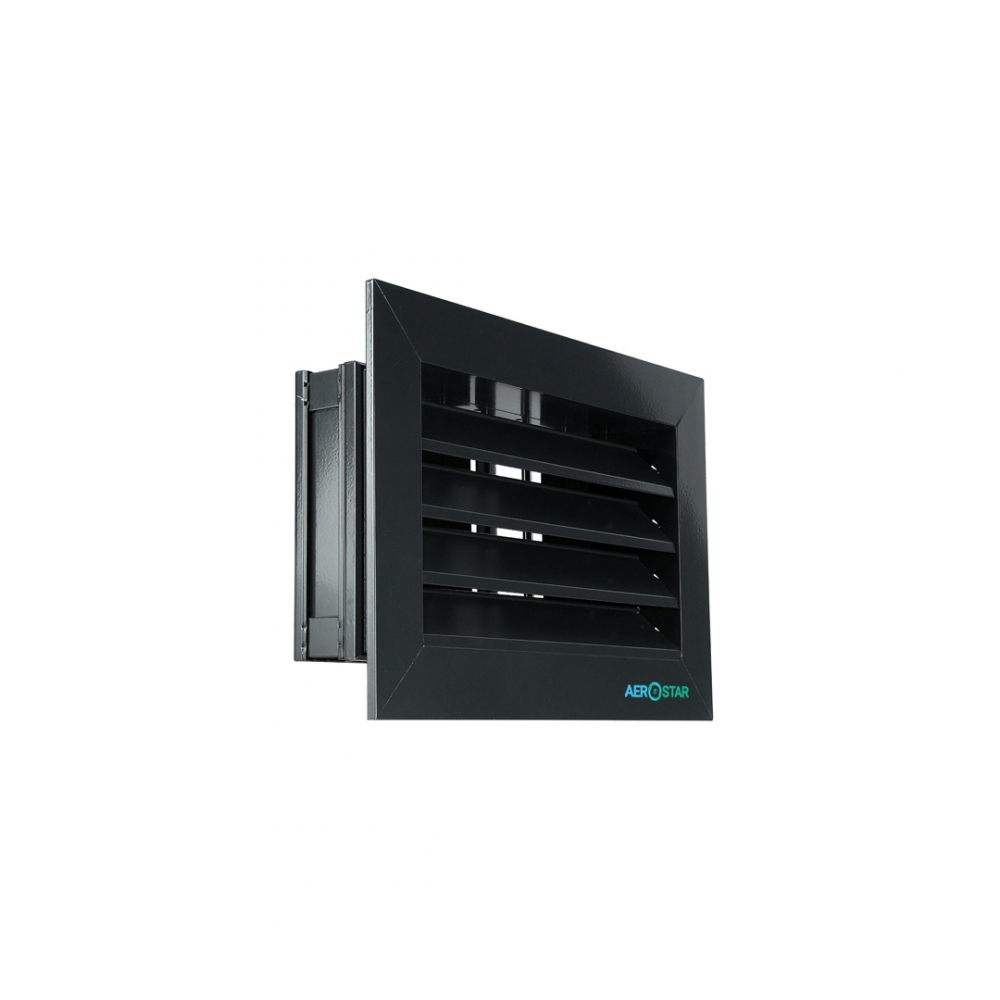

Решітка зовнішня N-2R-35-75
Призначення
Даний тип решіток застосовується в припливно-витяжній вентиляції і системах кондиціонування повітря. Решітки призначені для зовнішньої установки в повітроводи або будівельні прорізи приміщень різних типів і призначень.
Конструкція і матеріали
Виготовляються з алюмінієвих профілів у вигляді рамки і жорстко закріплених під кутом 45 ° горизонтально розташованих жалюзі першого ряду з кроком 35 мм. Другий ряд складається з регульованих, вертикально встановлених, рухливих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно один від одного), можна коригувати напрямок потоку повітря.
Установка решітки передбачає як стандартне кріплення за допомогою гвинтів в торець будівельного отвору (плюсом є скритність саморізів), так і за допомогою гвинтового з'єднання через монтажні отвори потай на особовому фланці. Як захисно-декоративного покриття застосовується термостійкий порошкова фарба, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

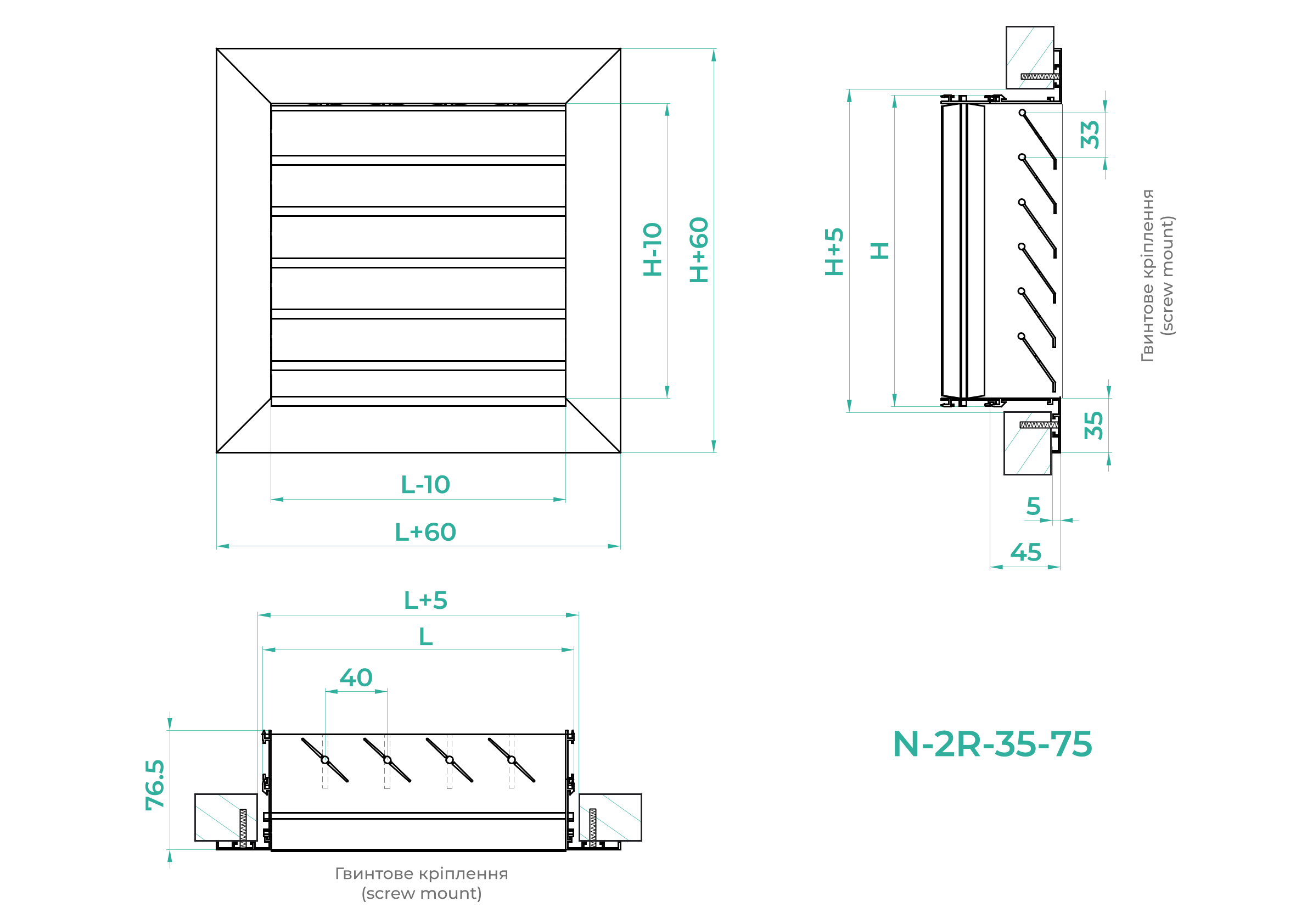

За посадковими розмірами LxH з кроком 5мм.
При розмірі L>500мм застосовується роздільний профіль.
Приклад замовлення і монтаж
N-2R-35-75 (RAL 9016) 400х300h - без кріплення, кріпляться за допомогою гвинтів в торець будівельного отвору, колір білий.
N-2R-35-75* (RAL 9016) 400х300h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.
Комплектація
- можлива поставка з пленум боксом для приєднання до повітропроводу.
