Решітка радіальна дворядна 2-R-30-60
Призначення

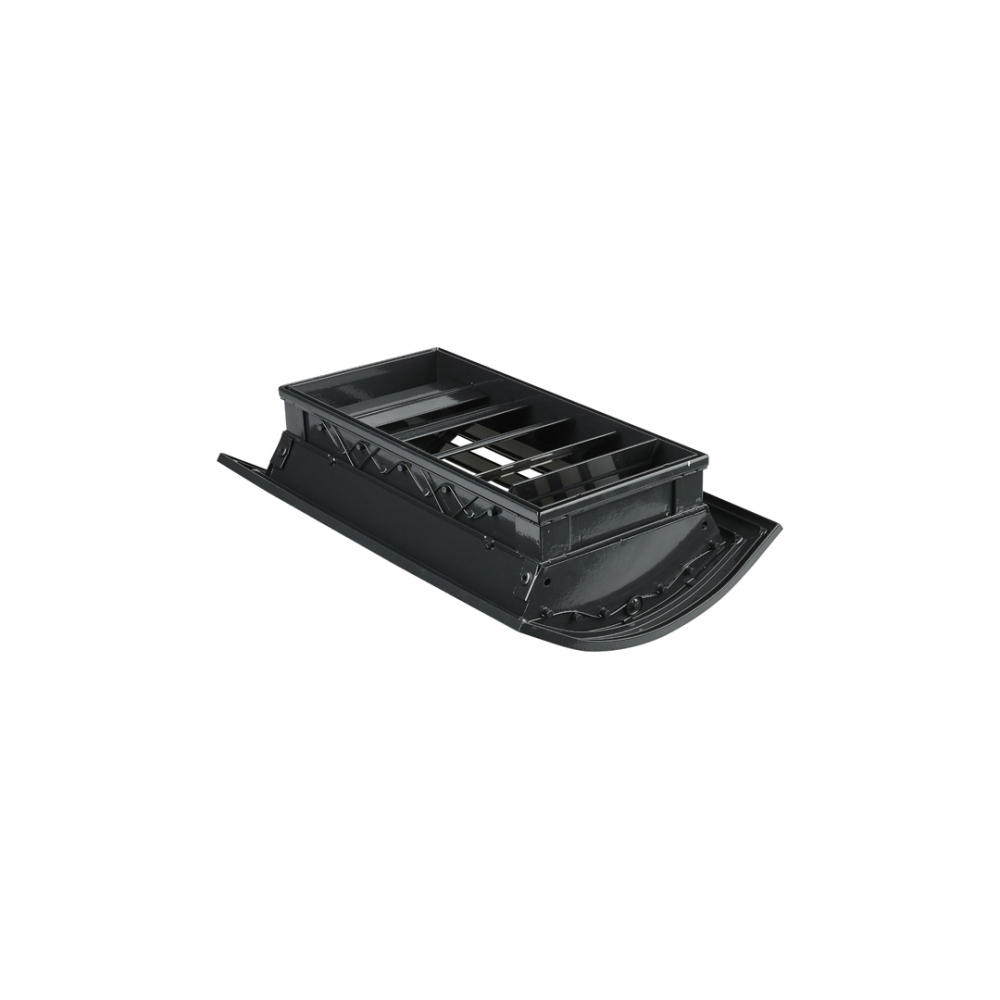

Радіальні решітки використовуються для установки в круглі спірально-навивні труби і призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного опалення.
Конструкція і матеріали

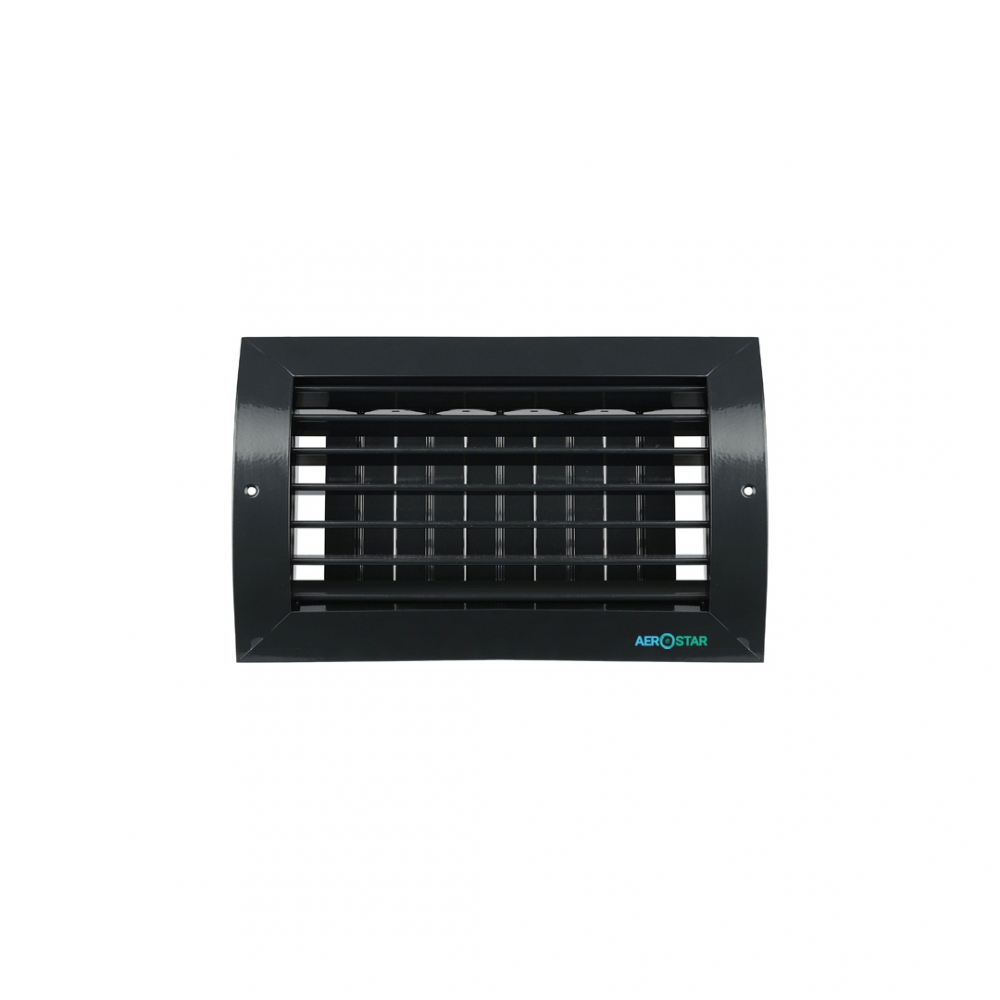

2-R-30-60 - Решітки дворядні, регульовані, виготовляються з високоякісних алюмінієвих профілів у вигляді рамки і складаються з горизонтальних і вертикальних рухливих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно один від одного), можна коригувати напрямок потоку повітря по горизонталі і вертикалі.
Конструкція решітки передбачає тільки гвинтове з'єднання (монтажні отвори потай на особовому фланці). Профілі покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

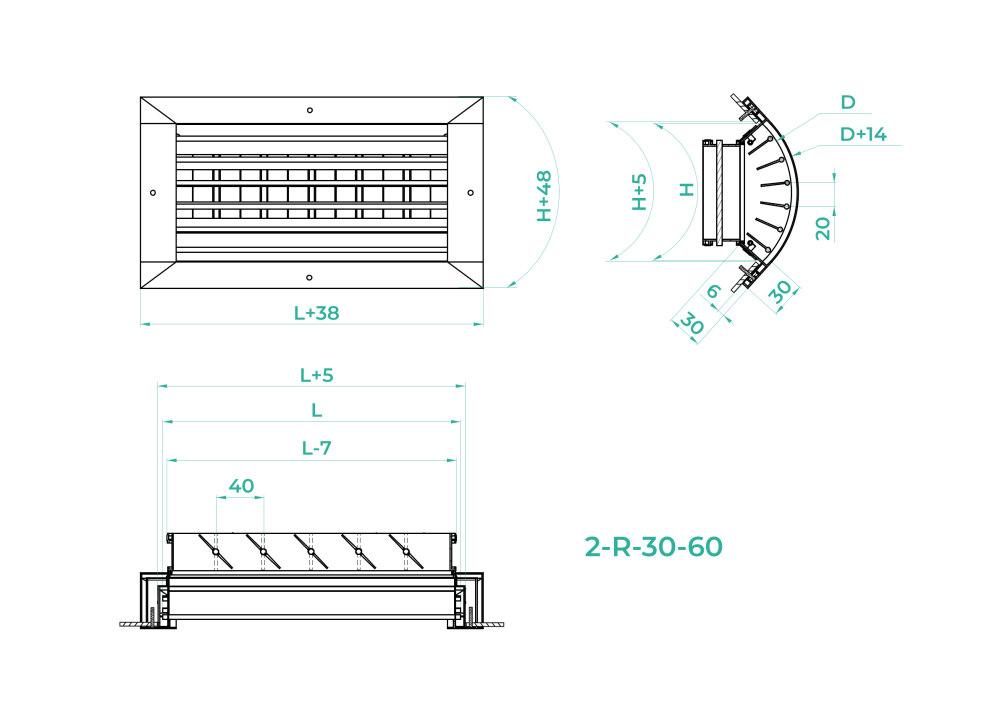

За посадковими розмірами LxH з кроком 5мм і діаметром труби D.
Мінімальний діаметр труби D = 150, для меншого діаметру використовувати радіальну грати, яка має рамку з оцинковки (2-Р-30-60-OTS).
При розмірі L> 600мм застосовується розділовий профіль.
Приклад замовлення і монтаж
2-R-30-60* D=150 (RAL 9016) 200x100h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), діаметр труби 150 мм, колір білий.
