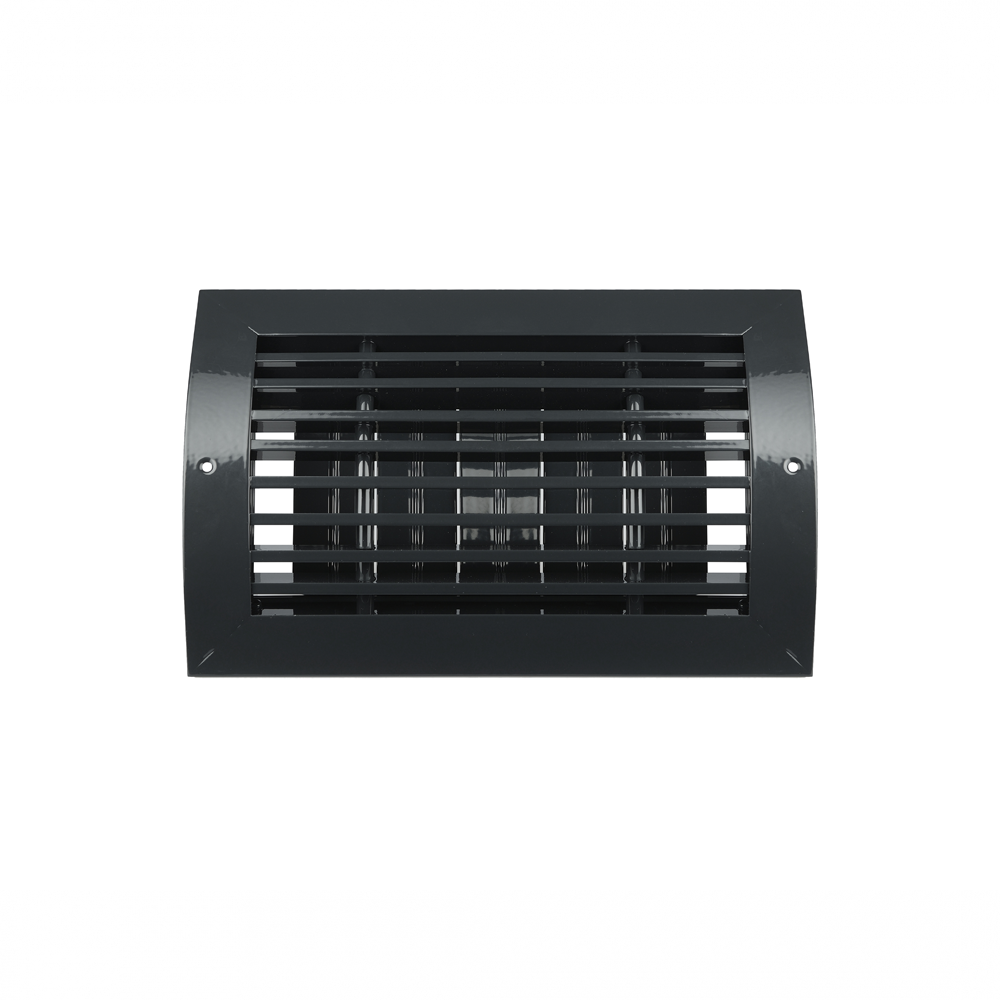

Решітка радіальна дворядна 2-NR-30-60
Призначення
Радіальні решітки використовуються для установки в круглі спірально-навивні труби і призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного опалення.
Конструкція і матеріали
2-NR-30-60 - решітки радіальні, дворядні, нерегульовані з кутом відхилення пластин 0 ° і другим рядом з вертикально розташованими рухливими ламелями для регулювання обсягу подачі повітря.
Конструкція решітки передбачає тільки гвинтове з'єднання (монтажні отвори потай на особовому фланці). Решітки покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

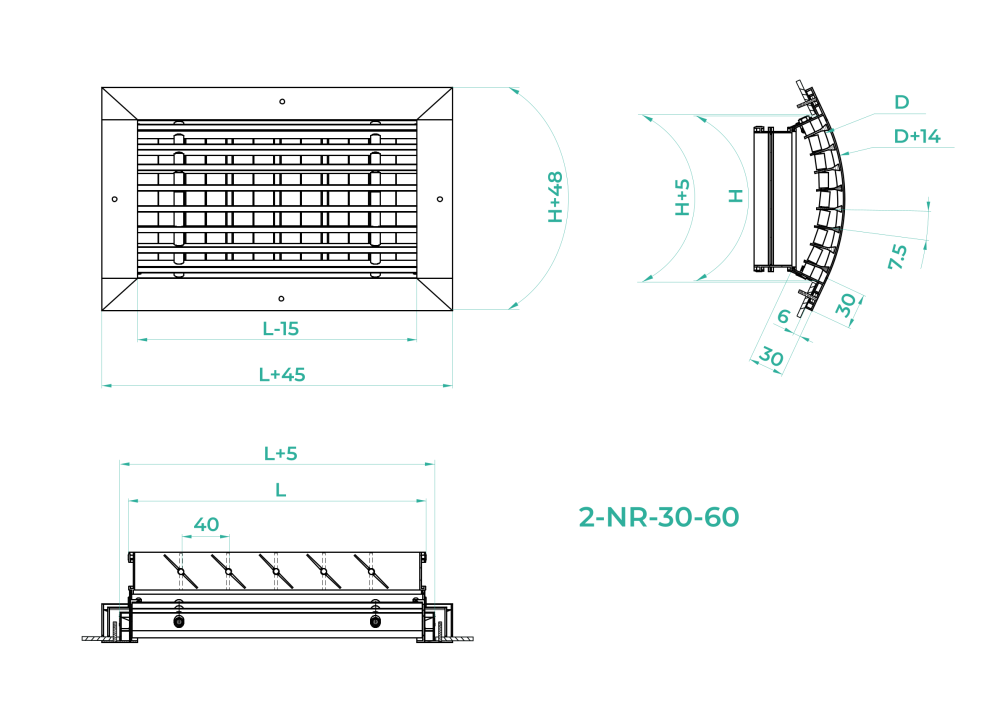

За посадковими розмірами LxH з кроком 5мм і діаметром труби D.
Мінімальний діаметр труби D=150.
При розмірі L>600мм застосовується розділовий профіль.
Мінімальний розмір - 150x150h
Максимальний розмір - 1200x600h
Приклад замовлення і монтаж
2-NR-30-60* D=200 (RAL 9016) 300x200h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), діаметр труби 200 мм, колір білий
