Решітка накладна нерегульована НР-OTS
Призначення
Накладні нерегульовані решітки з одним рядом нерухомих пластин монтуються безпосередньо на повітропроводи або будівельні отвори без заглиблення всередину отвору. Це полегшує підбір і монтаж решіток у разі відхилення розмірів отвору в стіні від проектних. Застосовуються в припливно-витяжних системах вентиляції та системах кондиціонування повітря.
Конструкція і матеріали

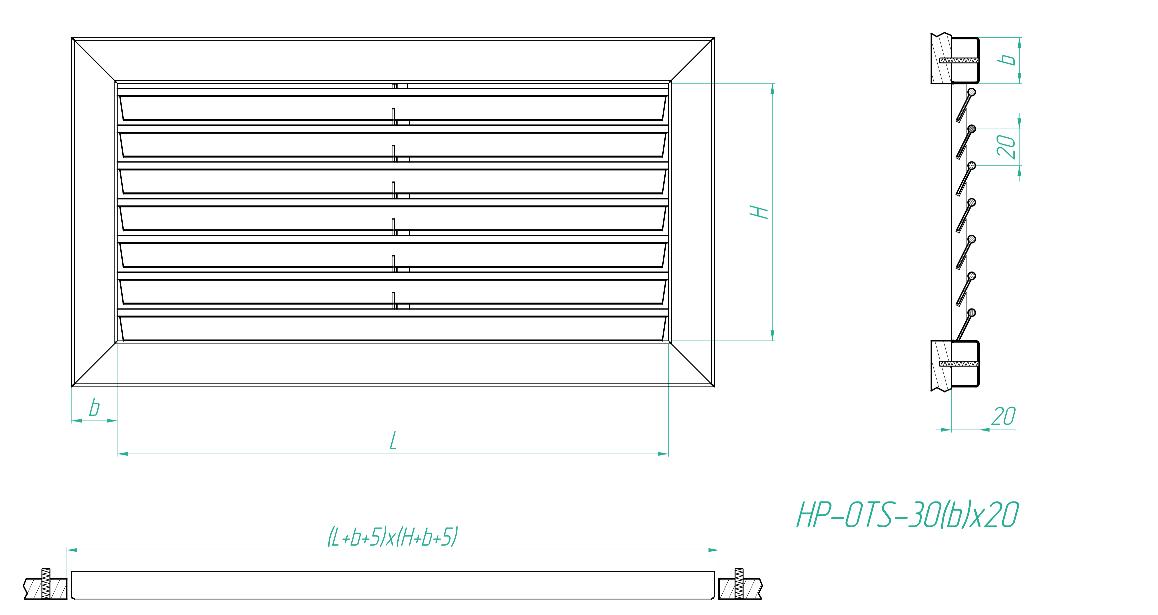

Конструкція решіток НР-OTS являє собою П-подібну рамку, виготовлену з оцинкованого металу, зі встановленими в неї нерегульованими жалюзі, які встановлені в пази перемички. Призначена для припливу або витяжки повітря в системах вентиляції, повітряного опалення та кондиціонування повітря. Рамка може мати різну ширину і глибину, з мінімальними і максимальними обмеженнями. Ламелі виготовляються з високоякісного алюмінієвого профілю, які вкриваються порошковою фарбою, що дає змогу забезпечити надійний захист від негативних чинників зовнішнього середовища і запобігає передчасному зносу продукту.
Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір за каталогом RAL.
Виготовлення
За посадковими розмірами LxH з кроком 5 мм.
Приклад замовлення і монтаж
НР-OTS-25-20 (RAL 9016) 300x200h - без кріплення, ширина рамки - 25мм, глибина посадки - 20 мм, колір білий, посадкова ширина 300мм, посадкова висота 200мм.

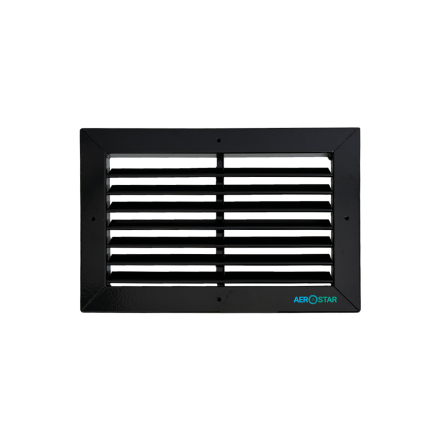

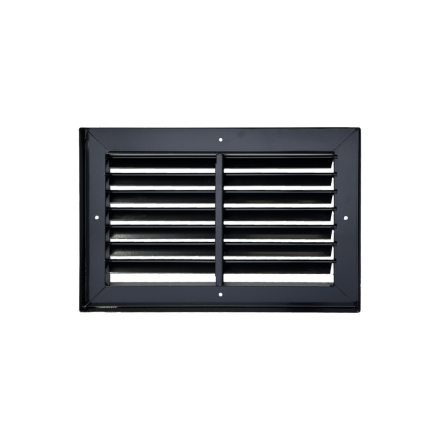

НР-OTS-30-20* (RAL 9005) 500x300h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовому боці рамки решітки), ширина рамки - 30мм, глибина посадки - 20мм, колір чорний, посадкова ширина 500мм, посадкова висота 300мм.
