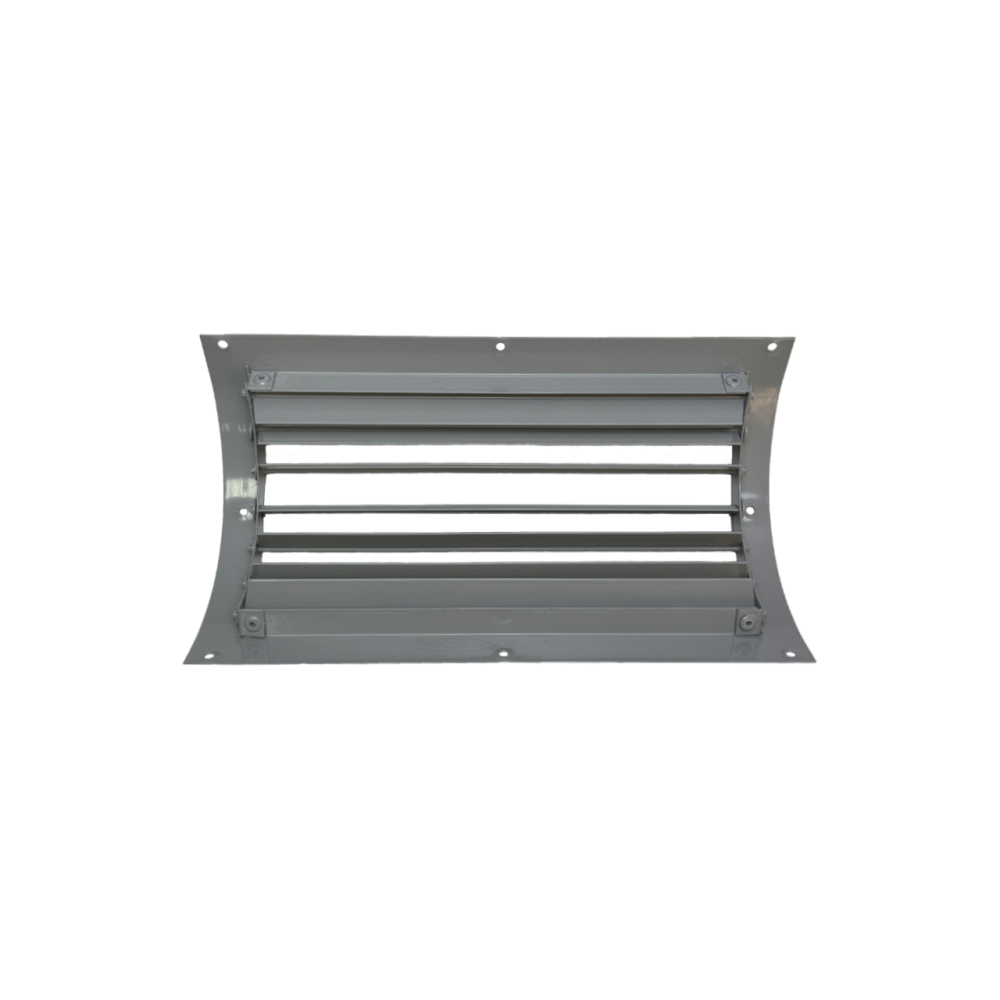

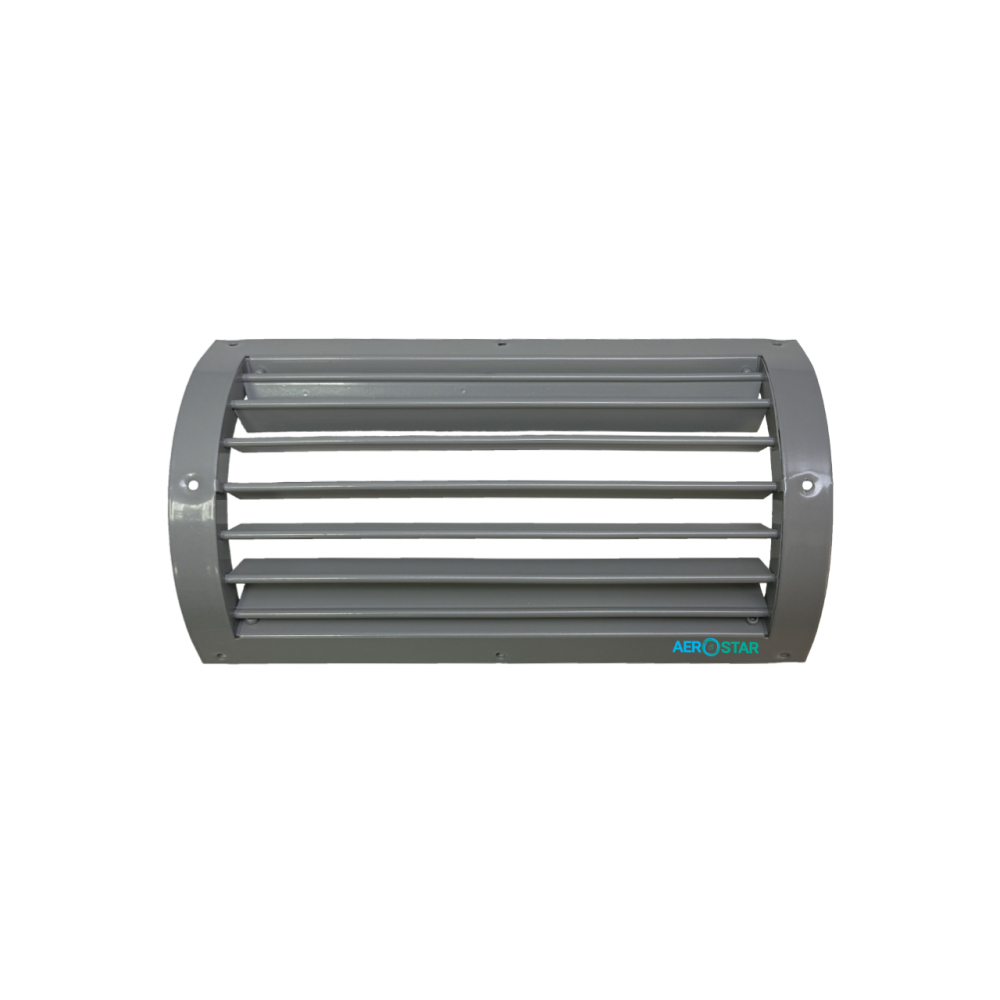

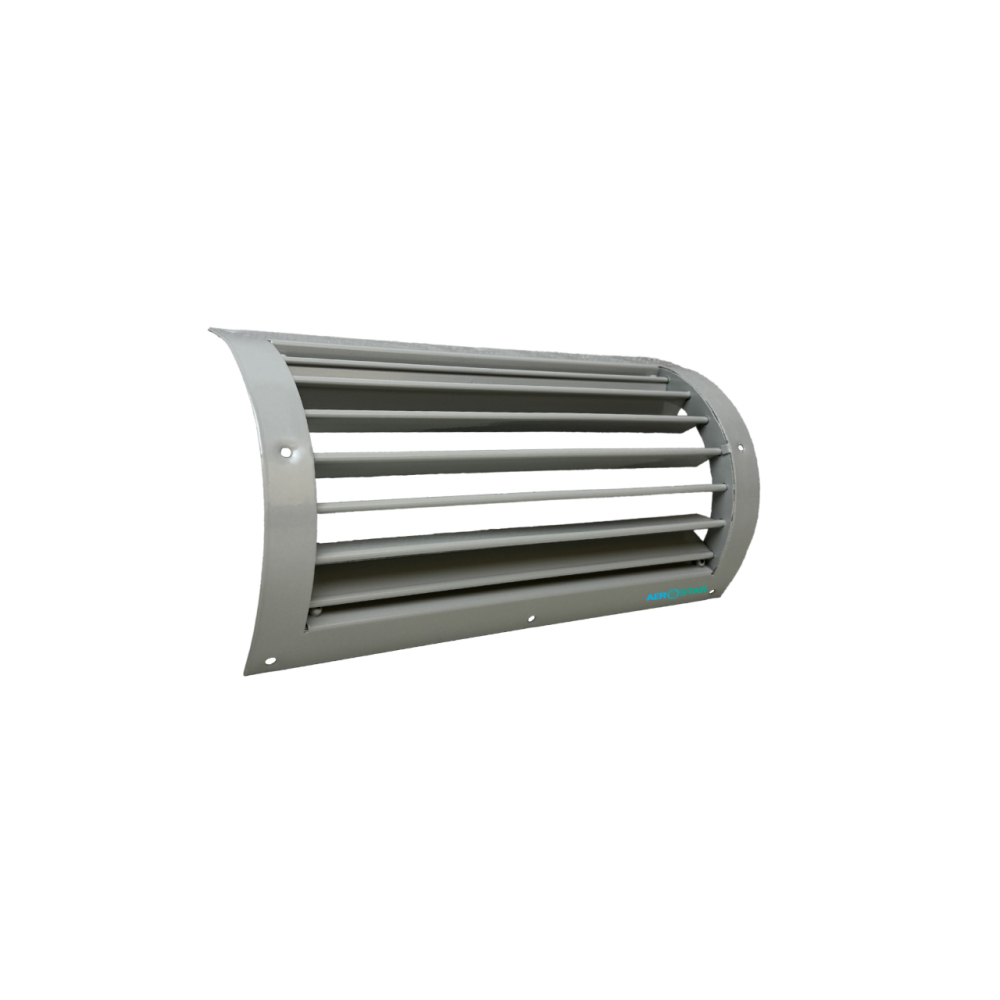

Радіальна решітка 1-R-30-30-OTS (рамка з оцинкованого листа)
1-R-30-30-OTS - Решітки однорядні, регульовані, виготовляються з високоякісного оцинкованого листа у вигляді рамки і складаються з алюмінієвих регульованих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно одна від одної), можна коригувати напрямок потоку повітря.
Конструкція решітки передбачає тільки гвинтове з'єднання (монтажні отвори потай на лицьовому фланці). Решітки вкриваються термостійкою порошковою фарбою, що забезпечує надійний захист від негативних чинників зовнішнього середовища та запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір за каталогом RAL.
Виготовлення

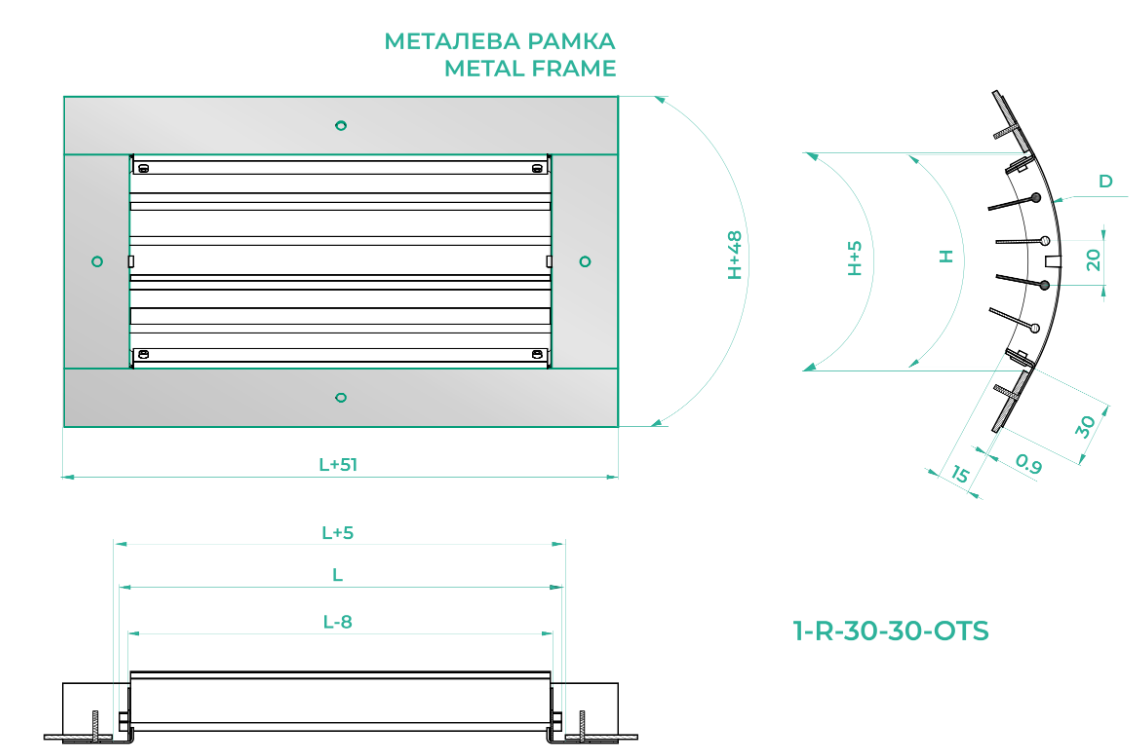

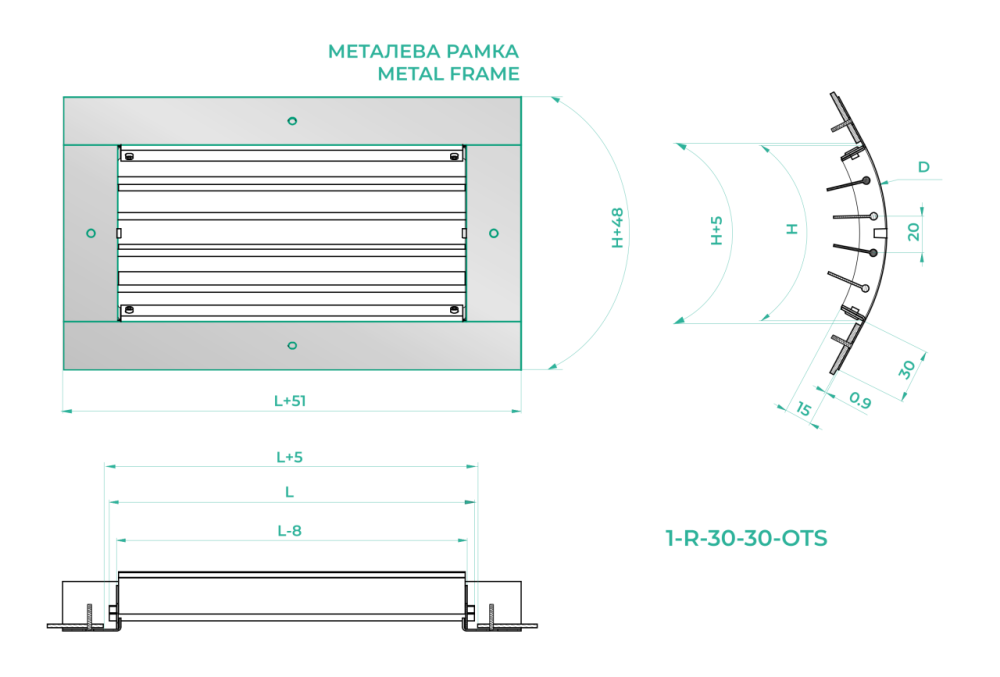

За посадковими розмірами LxH з кроком 5 мм і діаметром труби D.
Мінімальний діаметр труби D=100.
Мінімальний розмір - 100x100h.
Максимальний розмір - 600x600h.
Приклад замовлення і монтаж
1-R-30-30-OTS* D=100 (RAL 9016) 300x200h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовому боці рамки решітки), рамка з оцинкованого листа, діаметр труби 100мм, колір білий.
