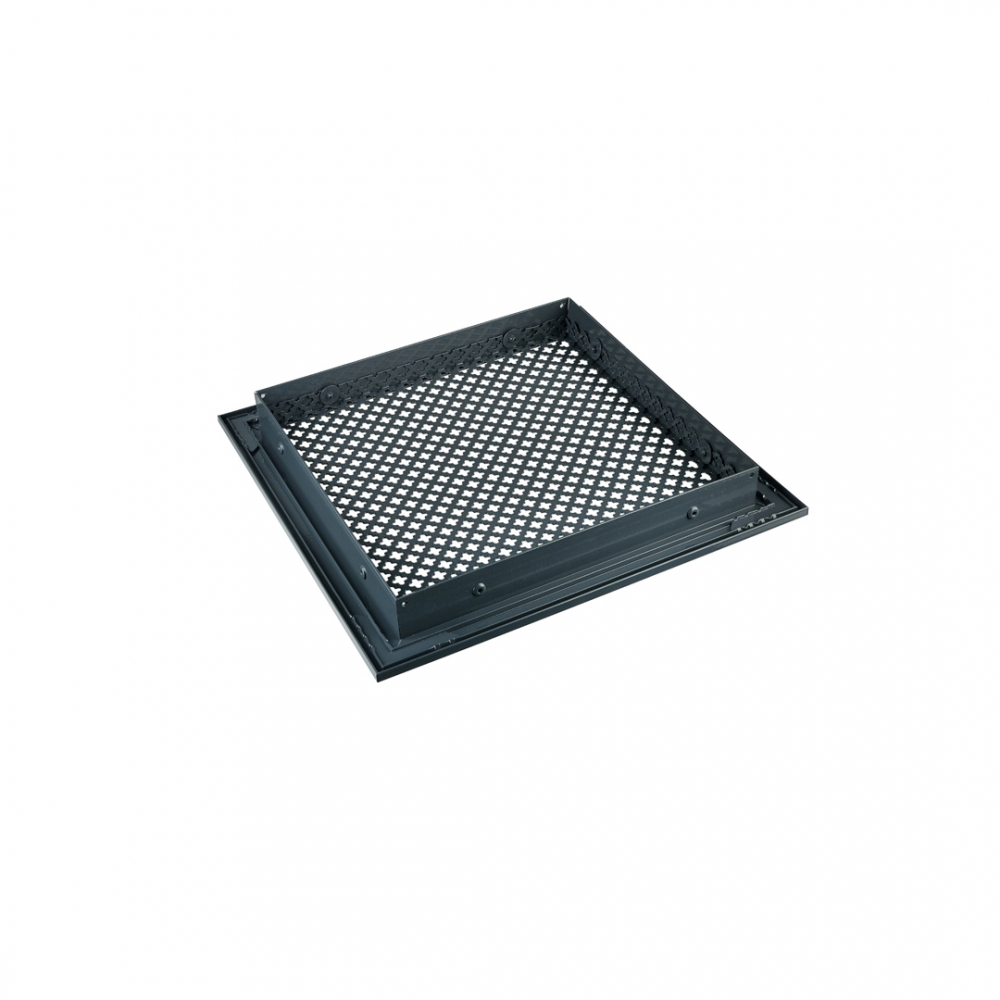

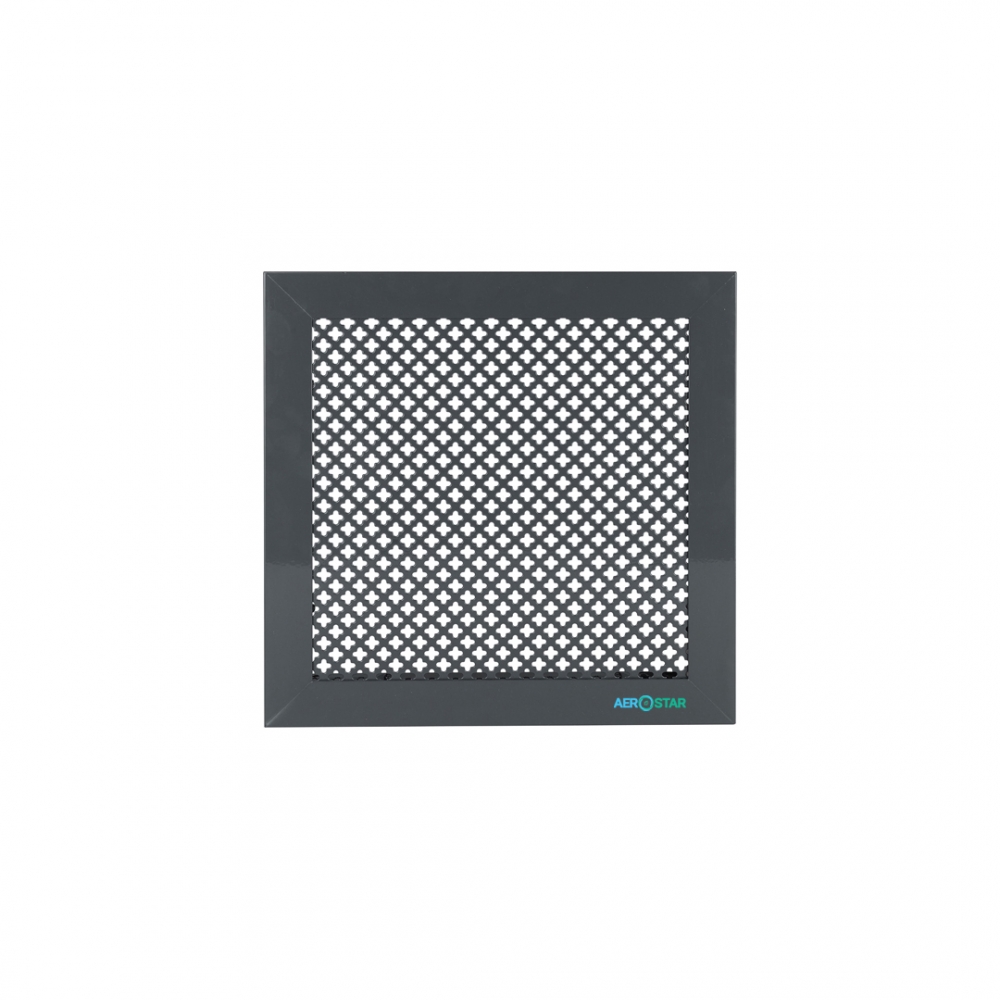

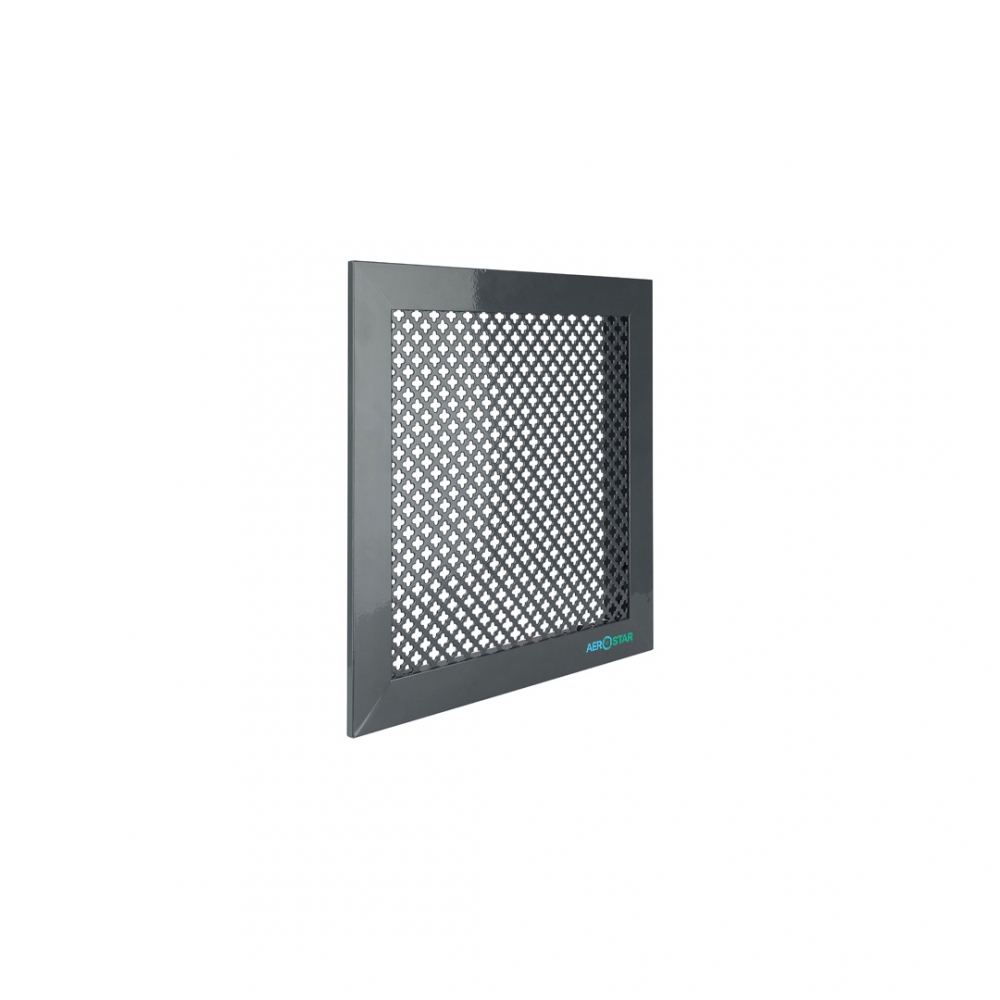

Решітка перфорована PF-30-30 Figured
Призначення
Даний тип решіток застосовується в припливно-витяжній вентиляції і системах кондиціонування повітря, призначений для монтажу в стелю або будівельні прорізи приміщень різних типів і призначень.
Конструкція і матеріали
Конструкція даної продукції складається з високоякісних алюмінієвих профілів у вигляді рамки 30-30 або 30-05 і перфорованого металевого листа. Перфорована панель може бути як жорстко закріплена, так і не закріплена. Решітки з не закріпленою панеллю використовуються при стельовому монтажі, коли потрібно мати доступ до за стельового простору для чищення або обслуговування обладнання. При виготовленні використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе використання будь-якого іншого кольору палітри RAL.
Виготовлення
За посадковими розмірами LxH з кроком 5мм.
Решітка з рамкою 30-30 може комплектуватися другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, тоді решітка буде називатися регульована PF-30-60.

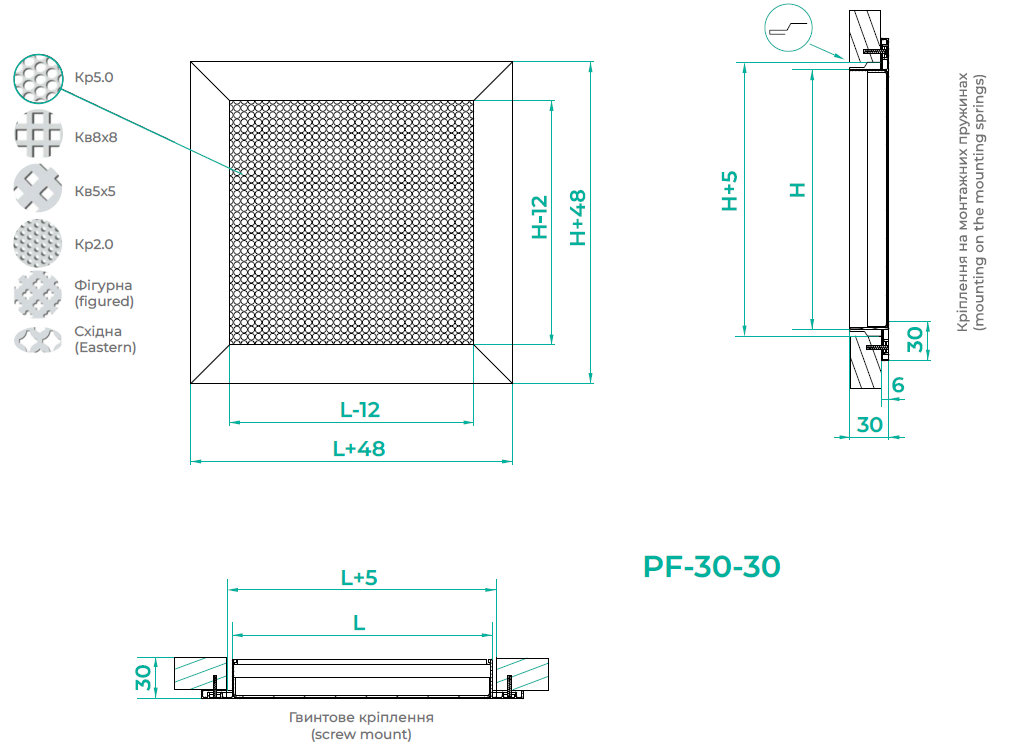

Приклад замовлення і монтаж
PF - перфорована
30-05 - накладна рамка, товщиною 5мм
30-30 - рамка 30-30, для монтажу в отвір
Кр 2.0 - Вид перфорації, (Кр - кругла, 2.0 - діаметр отворів)
(-Кв 5х5) - "-" перфолист не закріплений, а лежить в пазах рамки, Вид перфорації (Кв - квадратна, 5х5 - розмір осередку)
Регульована PF-30-60- другий ряд з рухомими ламелями для регулювання обсягу подачі повітря.
PF-30-05* Кр 2.0 (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 2.0мм, кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.
PF-30-05* (-КР 5.0) (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 5.0мм, яка не закріплена до рамці (-КР 5.0), а лежить в пазах рамки, кріплення за допомогою гвинтового з'єднання, колір білий.
PF-30-30* Кв 5x5 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 5х5мм, кріплення за допомогою гвинтового з'єднання, колір білий.
PF-30-60* Кв 8x8 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 8х8мм, укомплектована другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, кріплення за допомогою гвинтового з'єднання, колір білий.
Комплектація
- можлива поставка з Пленум-боксом, виготовленим з оцинкованої сталі;
- можлива поставка з демпфером ручного регулювання (+D тільки для профілю 30-30).
- можлива поставка з демпфером ручного регулювання (+D).
