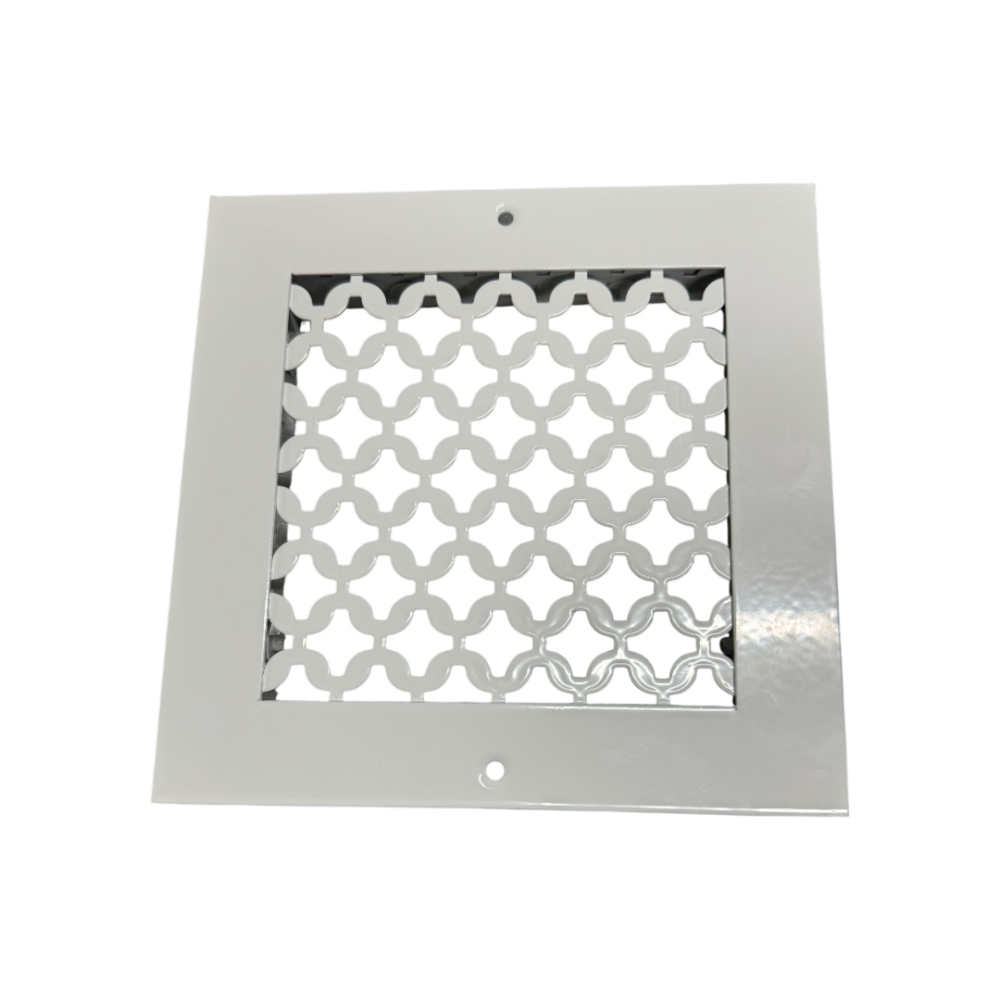

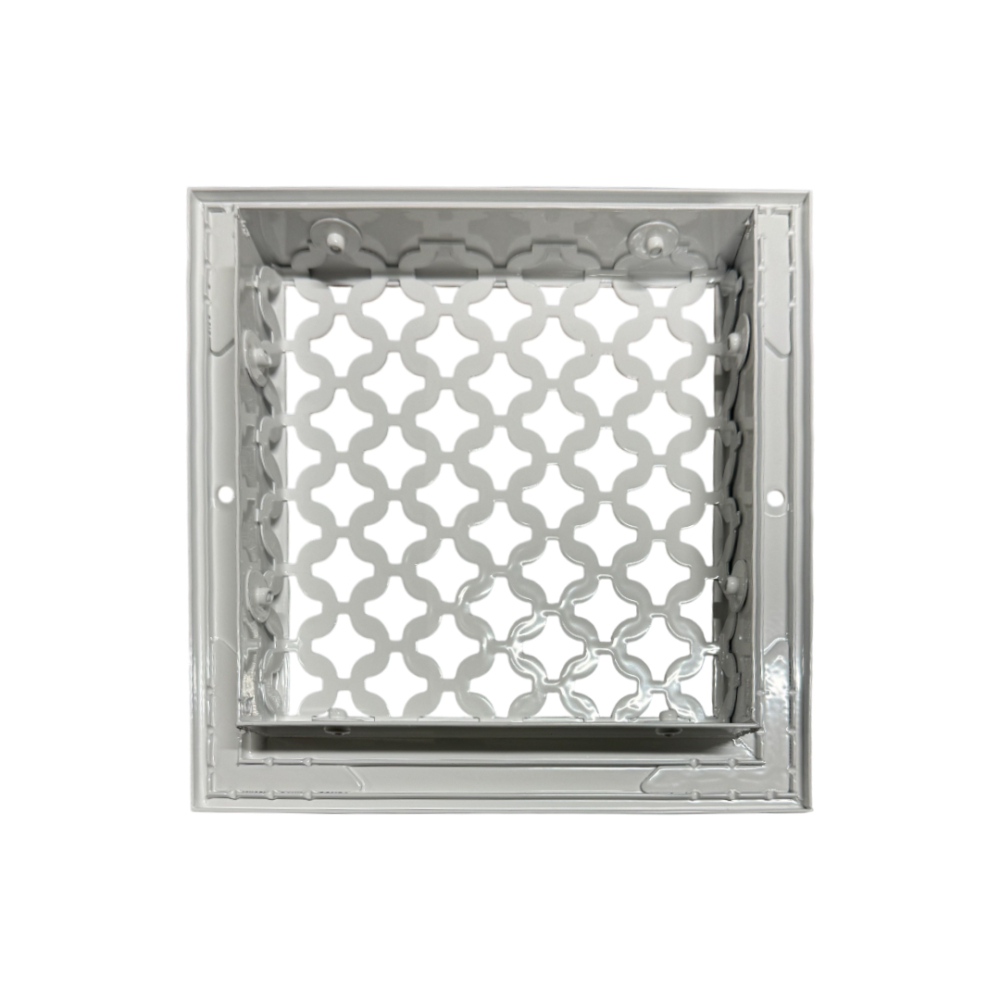

Решітка перфорована PF-30-30 Eastern (східна)
Призначення
Решітка перфорована PF-30-30 застосовуються на об'єктах із підвищеними естетичними вимогами, де важливе поєднання ефективної вентиляції та сучасного дизайну інтер’єру. Завдяки перфорованій панелі з декоративним рисунком такі решітки гармонійно інтегруються в архітектуру приміщення та можуть використовуватися як елемент дизайнерського оформлення вентиляційних систем.
Решітки призначені для використання у системах припливно-витяжної вентиляції, кондиціонування повітря та повітряного опалення. Вони забезпечують рівномірний розподіл або видалення повітря та можуть встановлюватися у стелю, стіни або будівельні прорізи.
Перфоровані решітки часто використовуються у приміщеннях з високими вимогами до дизайну та акустичного комфорту, зокрема у:
- сучасних житлових інтер’єрах;
- офісних приміщеннях;
- готелях;
- ресторанах та кафе;
- торгових центрах;
- виставкових залах;
- громадських та адміністративних будівлях;
Завдяки перфорованій поверхні решітки забезпечують акуратний зовнішній вигляд вентиляційних отворів, приховуючи внутрішні елементи вентиляційної системи та створюючи єдину декоративну площину.
Конструкція і матеріали
Конструкція даної продукції складається з високоякісних алюмінієвих профілів у вигляді рамки 30-30 або 30-05 і перфорованого металевого листа. Перфорована панель може бути як жорстко закріплена, так і не закріплена. Решітки з не закріпленою панеллю використовуються при стельовому монтажі, коли потрібно мати доступ до за стельового простору для чищення або обслуговування обладнання. При виготовленні використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе використання будь-якого іншого кольору палітри RAL.
Виготовлення
За посадковими розмірами LxH з кроком 5мм.
Решітка з рамкою 30-30 може комплектуватися другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, тоді решітка буде називатися регульована П-30-60.

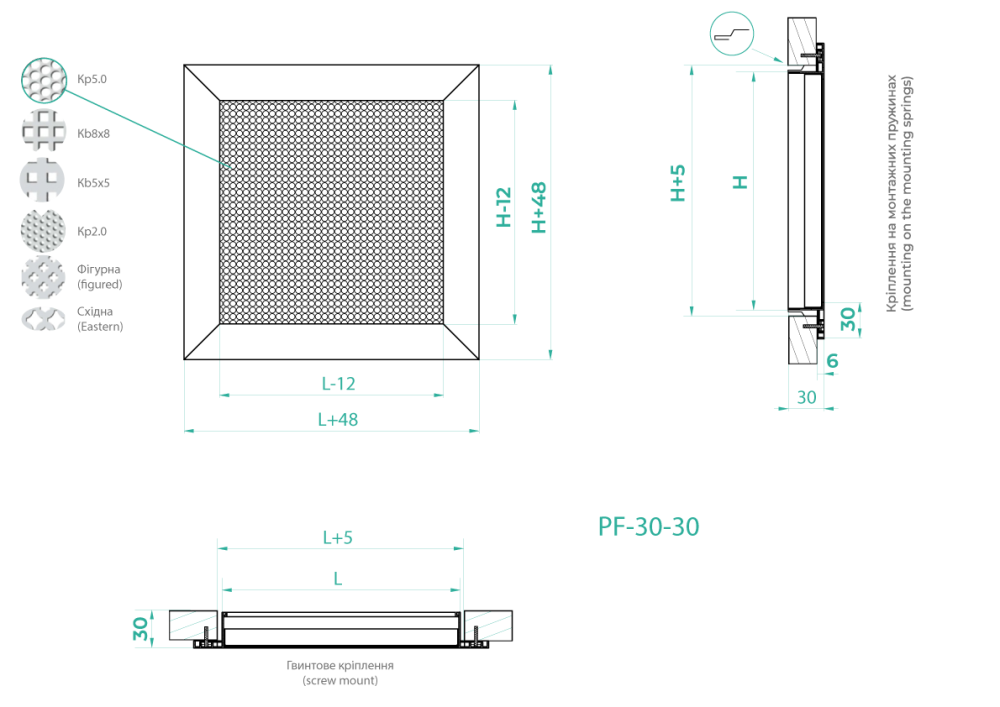

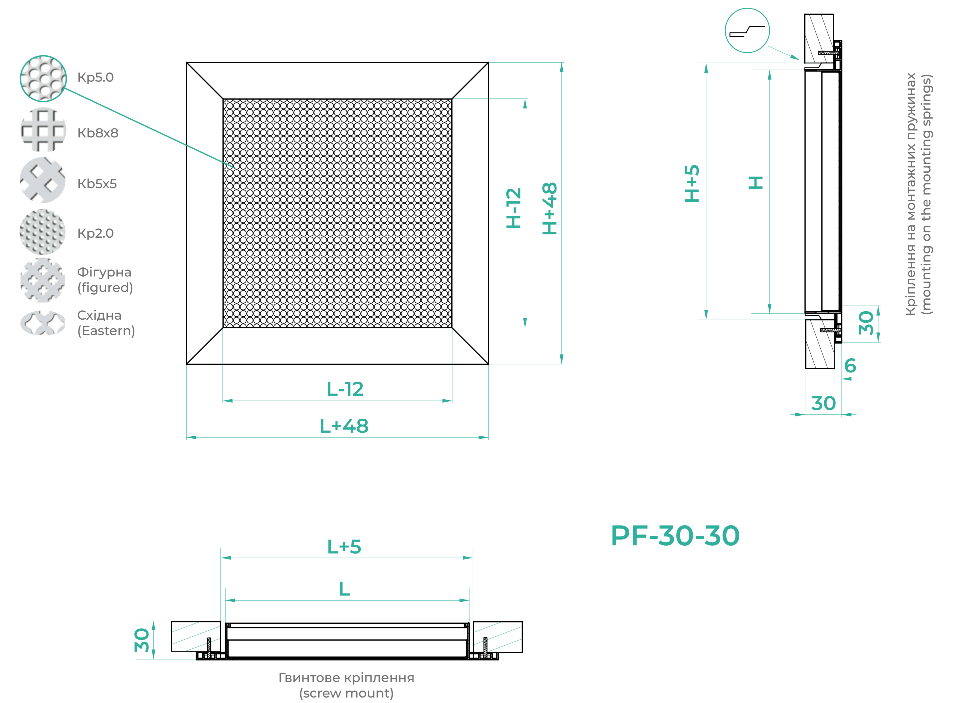

Приклад замовлення і монтаж
PF- перфорована
30-05 - накладна рамка, товщиною 5мм
30-30 - рамка 30-30, для монтажу в отвір
Кр 2.0 - Вид перфорації, (Кр - кругла, 2.0 - діаметр отворів)
(-Кв 5х5) - "-" перфолист не закріплений, а лежить в пазах рамки, Вид перфорації (Кв - квадратна, 5х5 - розмір осередку)
Регульована PF-30-60 - другий ряд з рухомими ламелями для регулювання обсягу подачі повітря.
PF-30-05 * Кр 2.0 (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 2.0мм, кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.
PF-30-05 * (-КР 5.0) (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 5.0мм, яка не закріплена до рамці (-КР 5.0), а лежить в пазах рамки, кріплення за допомогою гвинтового з'єднання, колір білий.
PF-30-30 * Кв 5x5 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 5х5мм, кріплення за допомогою гвинтового з'єднання, колір білий.
PF-30-60 * Кв 8x8 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 8х8мм, укомплектована другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, кріплення за допомогою гвинтового з'єднання, колір білий.
Комплектація
- можлива поставка з Пленум-боксом, виготовленим з оцинкованої сталі;
- можлива поставка з демпфером ручної або механічної регулювання (+ DR або + DM), тільки для профілю 30-30.
- можлива поставка з демпфером ручної або механічної регулювання (+ DR або + DM).
