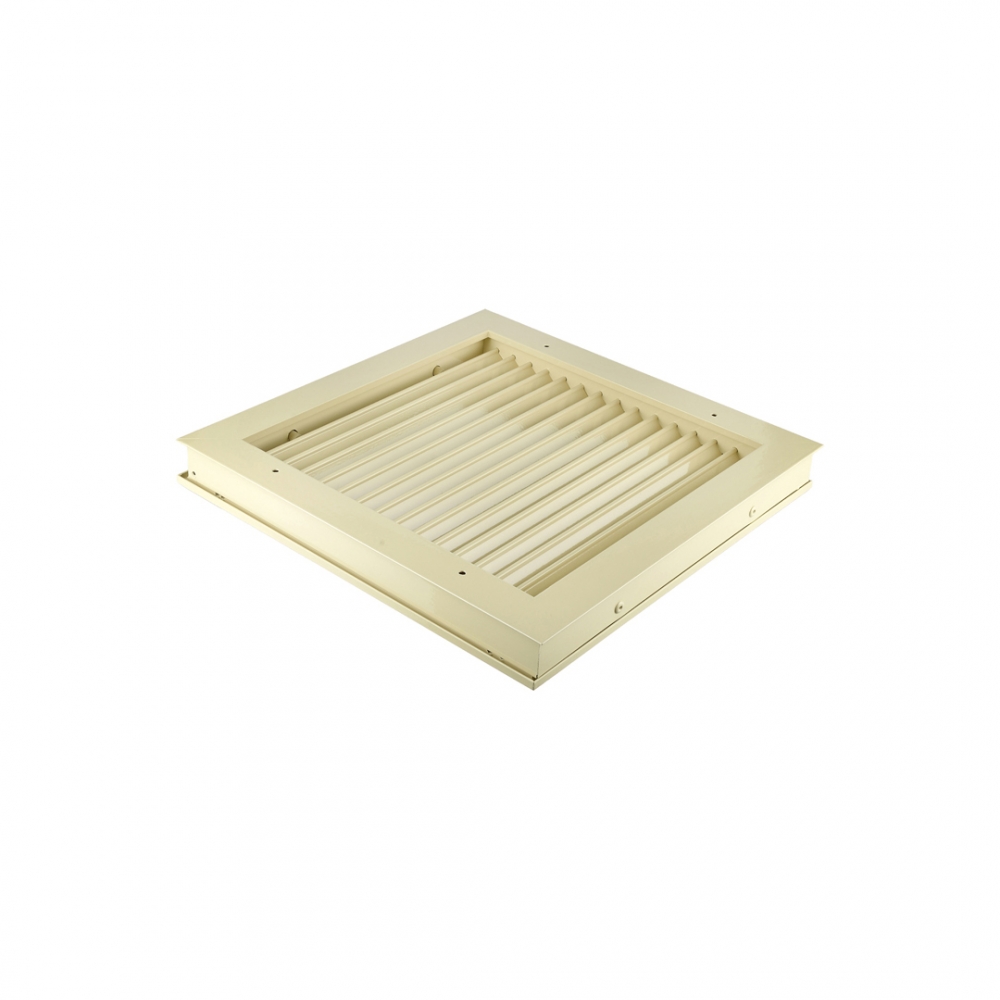

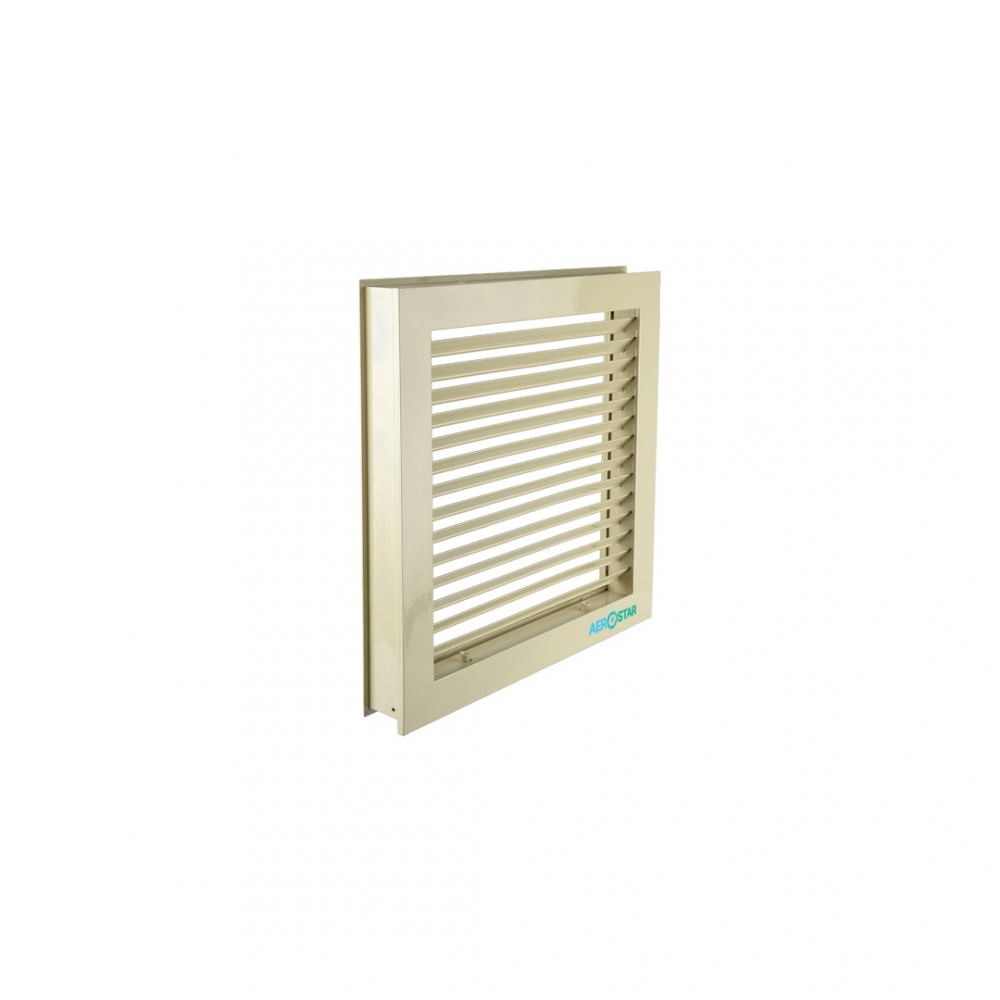

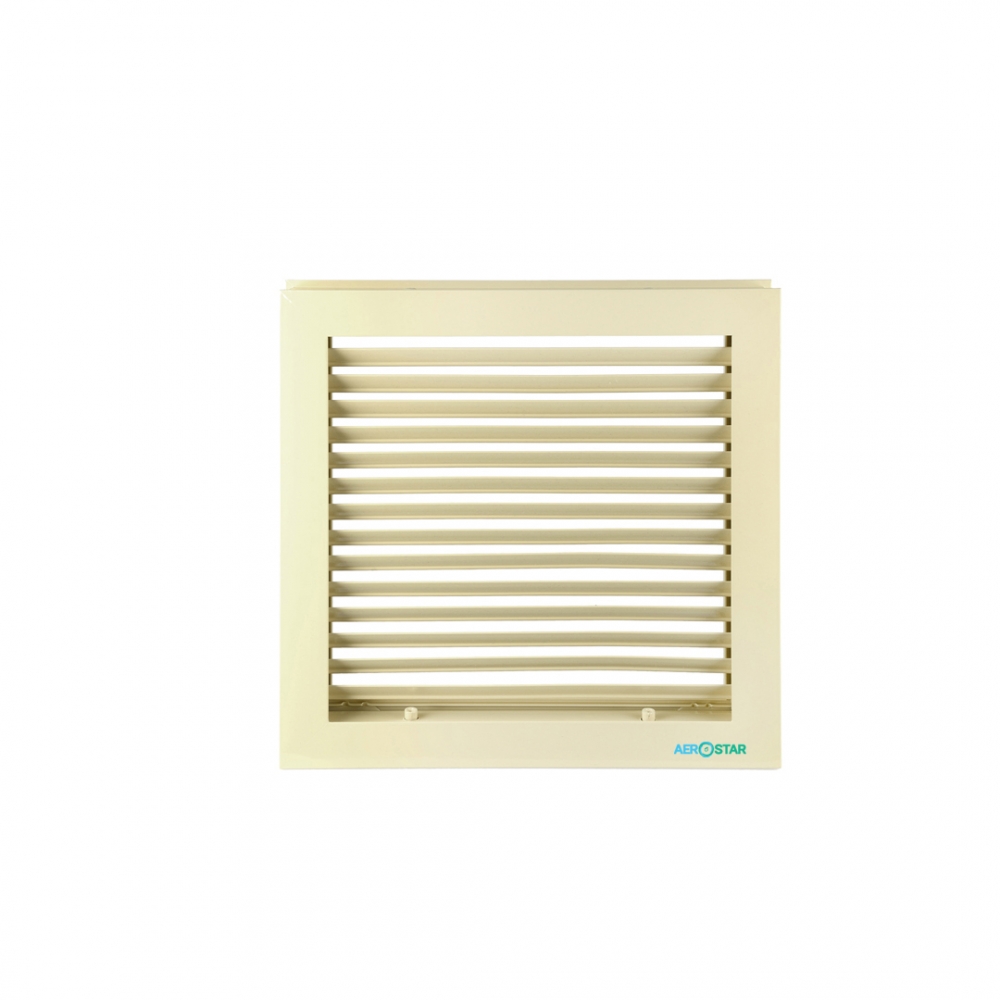

Решітка димовидалення DU-1-30-30
Призначення
Даний тип решіток застосовується в системах димовидалення та припливно-витяжній вентиляції. Призначений для монтажу на клапан димовидалення або будівельні прорізи приміщень різних типів і призначень. Використовується, як «накладна» і відступає від стіни на 35 мм. Жорстко закріплені жалюзі надають решітці міцність і приємний естетичний вигляд.
Конструкція і матеріали

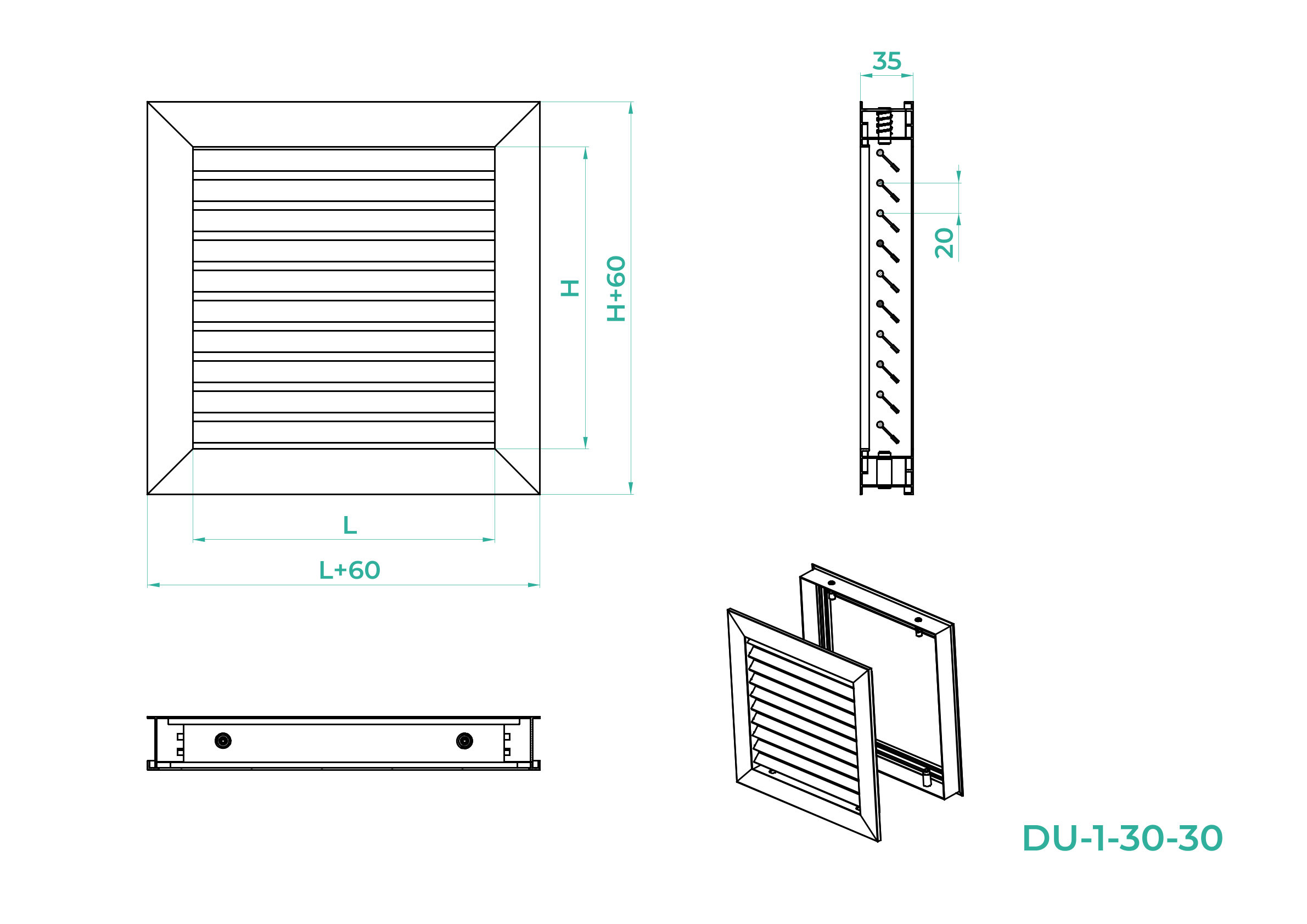

Решітки димовидалення, однорядні, нерегульовані з одним рядом нерухомих пластин, закріплених під кутом 45°. Складається з двох знімно-рознімних рамок:
рамка 1 - кріпиться до стіни, іншим будівельним конструкціям або клапану димовидалення за допомогою гвинтового з'єднання;
рамка 2 - встановлюється на штифтові роз'єми рамки 1.
Виготовляються з високоякісних алюмінієвих профілів, які покриваються порошковою фарбою, що дозволяє забезпечити надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогуRAL.
Виготовлення
За посадковим розмірами LxH з кроком 5мм.
Мінімальний розмір - 100x100h
Максимальний розмір - 1000х1000h
Приклад замовлення і монтаж
DU-1-30-30* (RAL-9016) 600х500h- кріплення за допомогою гвинтового з'єднання рамки 1 (монтажні отвори розташовані на рамці 1 решітки), колір білий.
