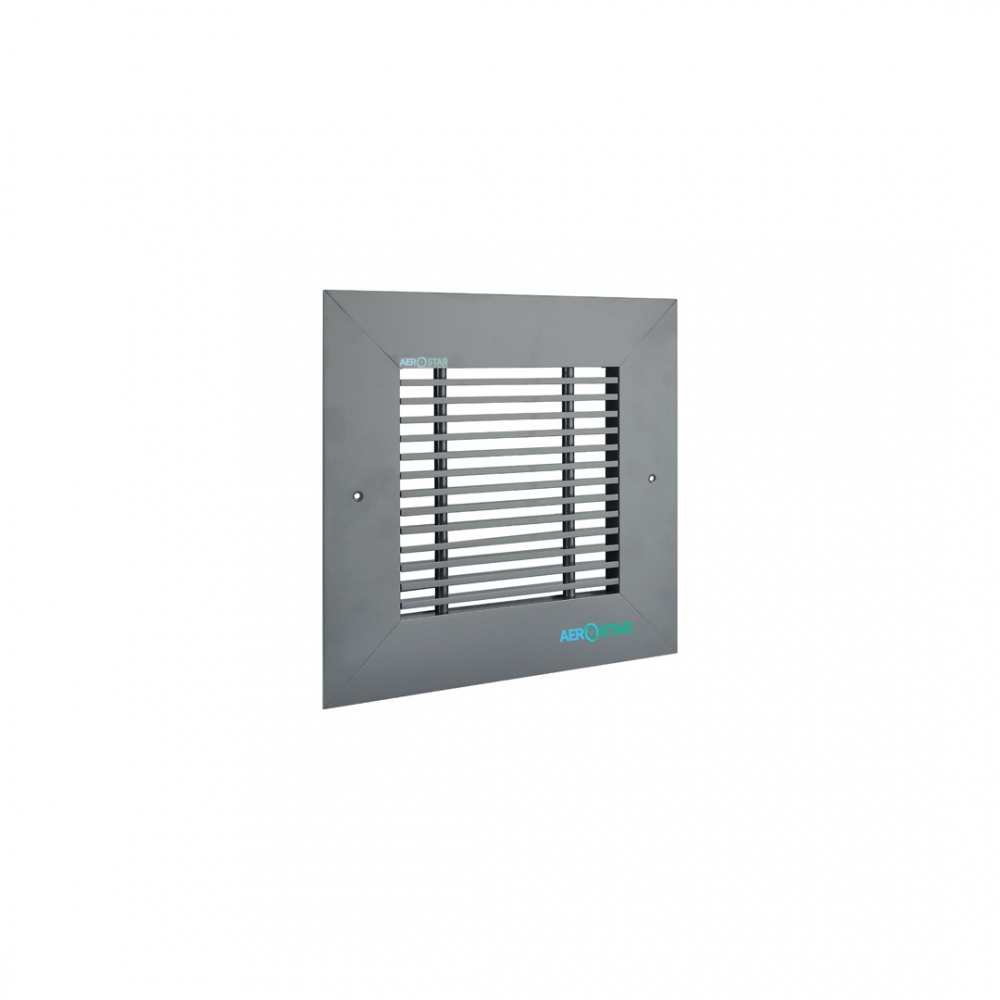

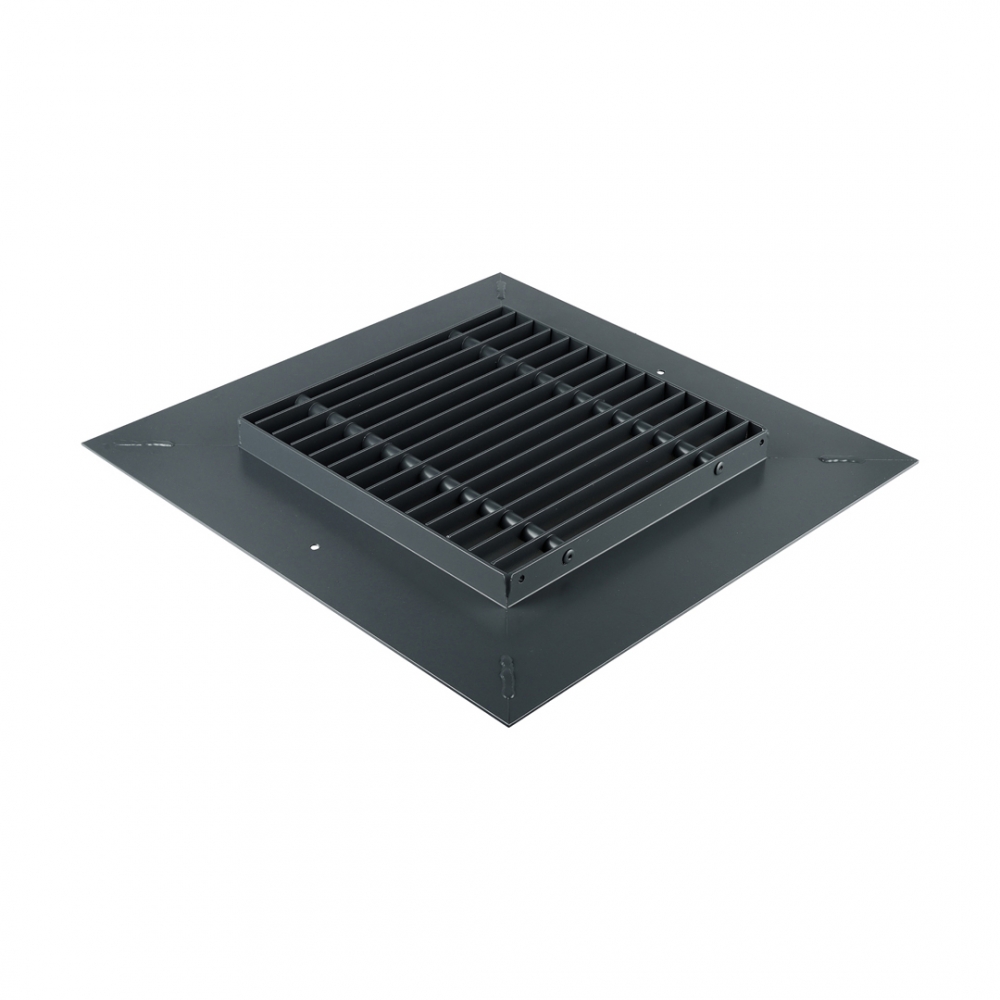

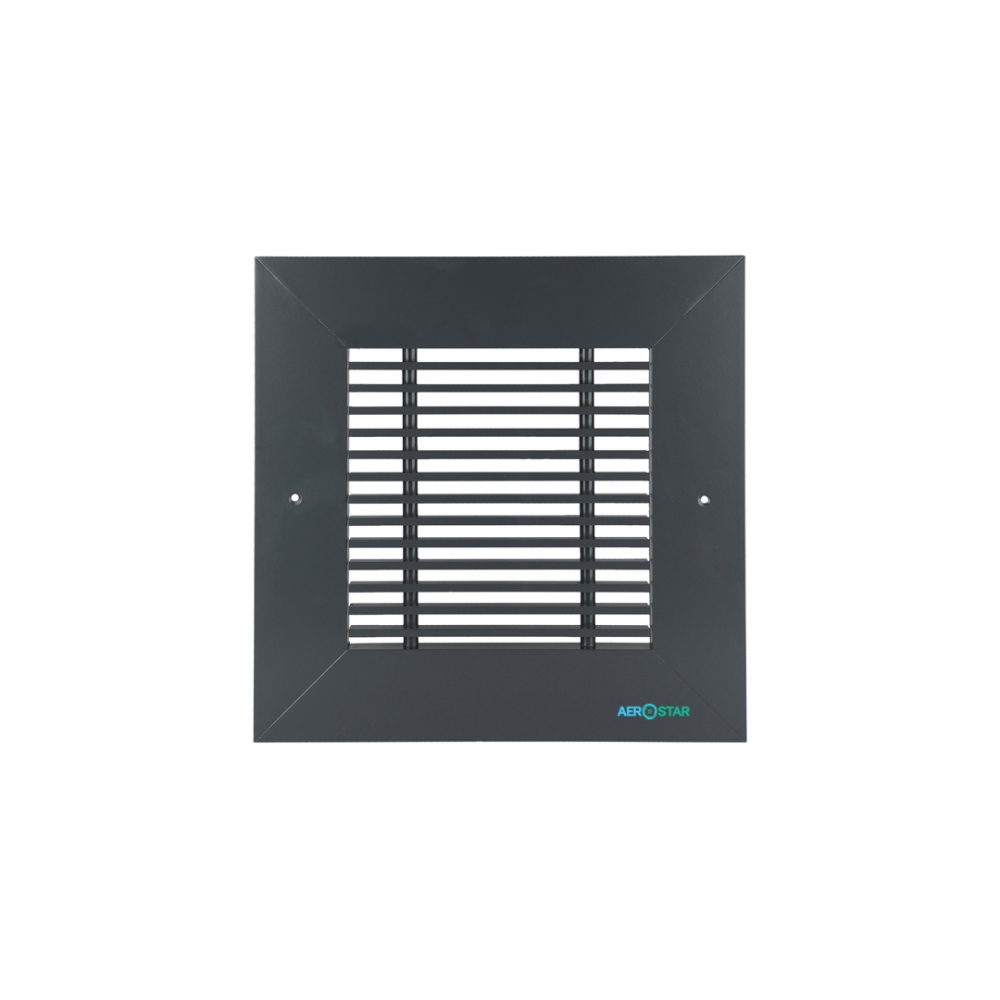

Решітка димовидалення DU-3-60-20
Призначення
Даний тип решіток застосовується в системах димовидалення та припливно-витяжної вентиляції. Призначений для монтажу в клапан димовидалення або будівельні прорізи приміщень різних типів і призначень. Жорстко закріплені жалюзі надають решітці міцність і приємний естетичний вигляд, тому добре підходять для приміщень з підвищеними вимогами до дизайну. Можливо використовувати в якості підлоги.
Конструкція і матеріали
Решітки димовидалення, однорядні, нерегульовані з одним рядом нерухомих пластин, закріплених під кутом 0°. Має ширину рамки 60мм, що дозволяє перекрити фланець на клапані димовидалення шириною 50мм. Виготовляються з високоякісних алюмінієвих профілів, які покриваються порошковою фарбою, що дозволяє забезпечити надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

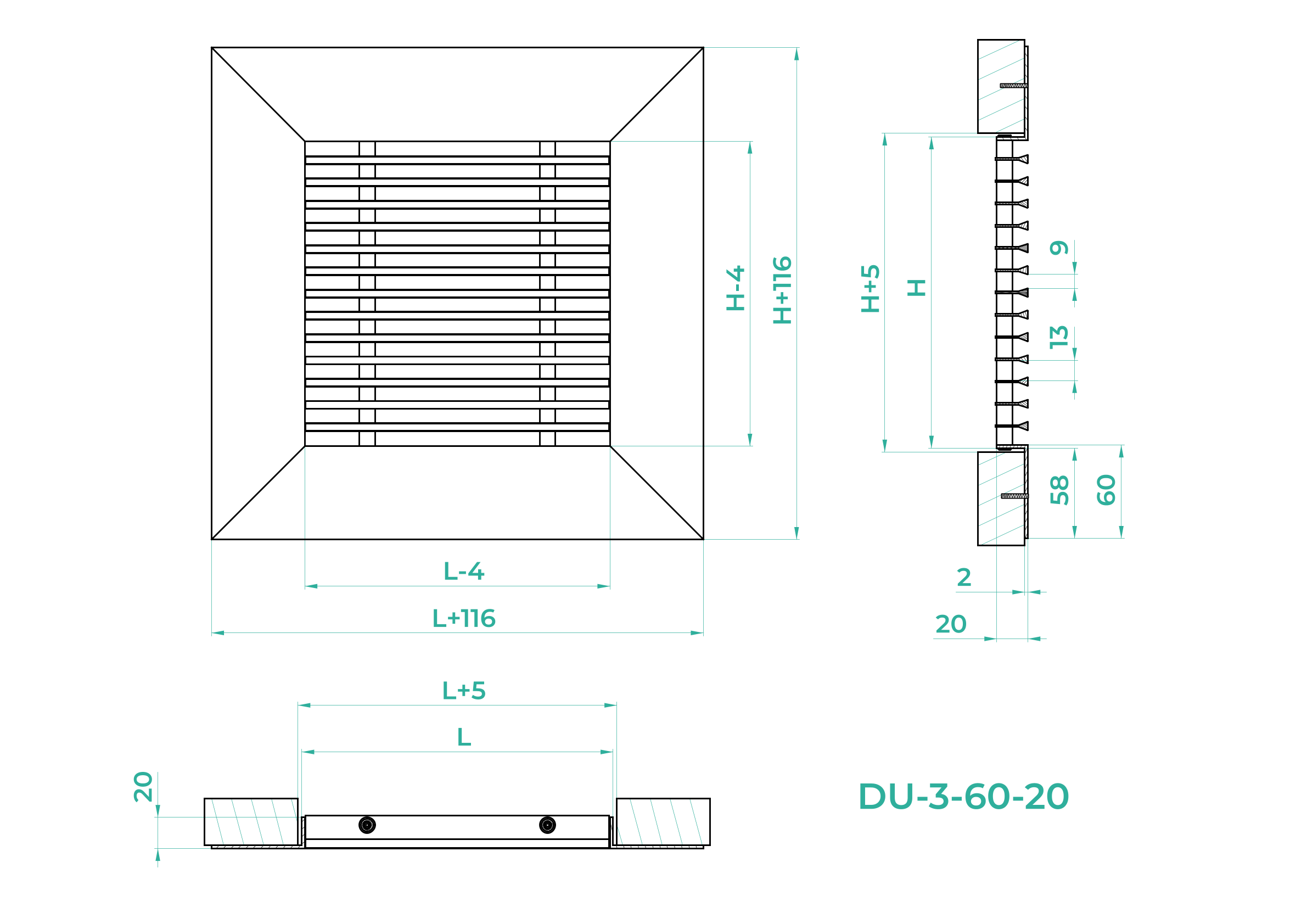

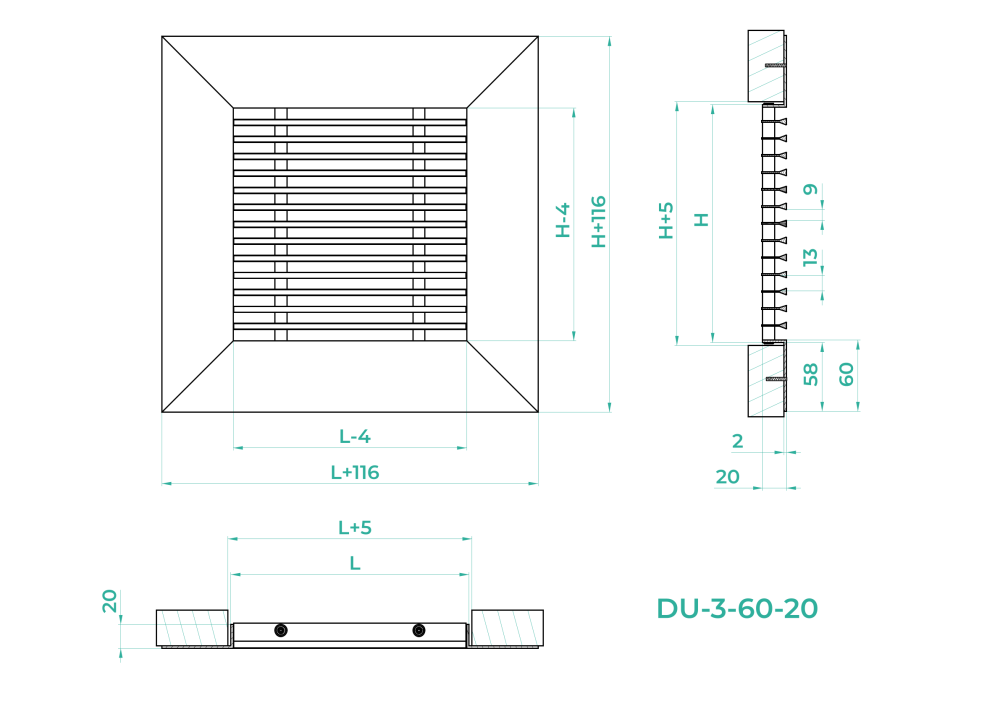

За посадковим розмірами LxH з кроком 5мм.
При розмірі L>500мм застосовується розділовий профіль.
Мінімальний розмір - 100x100h
Максимальний розмір - 1600x1000h
Приклад замовлення і монтаж
DU-3-60-20 (RAL-9016) 800х500h - без кріплення, кріпляться за допомогою гвинтів в торець будівельного отвору, колір білий.
DU-3-60-20* (RAL-9016) 600х500h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.
