Решітка накладна нержавіюча SSG
Призначення
Решітки штамповані, накладні монтуються безпосередньо на клапана димовидалення, повітроводи або будівельні прорізи без поглиблення всередину отвору. Це полегшує підбір і монтаж решіток при відхиленні розмірів отвору в стіні від проектних. Застосовуються в припливно-витяжних системах вентиляції, системах димовидалення та системах кондиціонування повітря. Жорстко закріплені жалюзі під кутом 45° надають решітці міцність і приємний естетичний вигляд. Ширина рамки даної решітки може бути різною і вказується в заявці.
Конструкція і матеріали

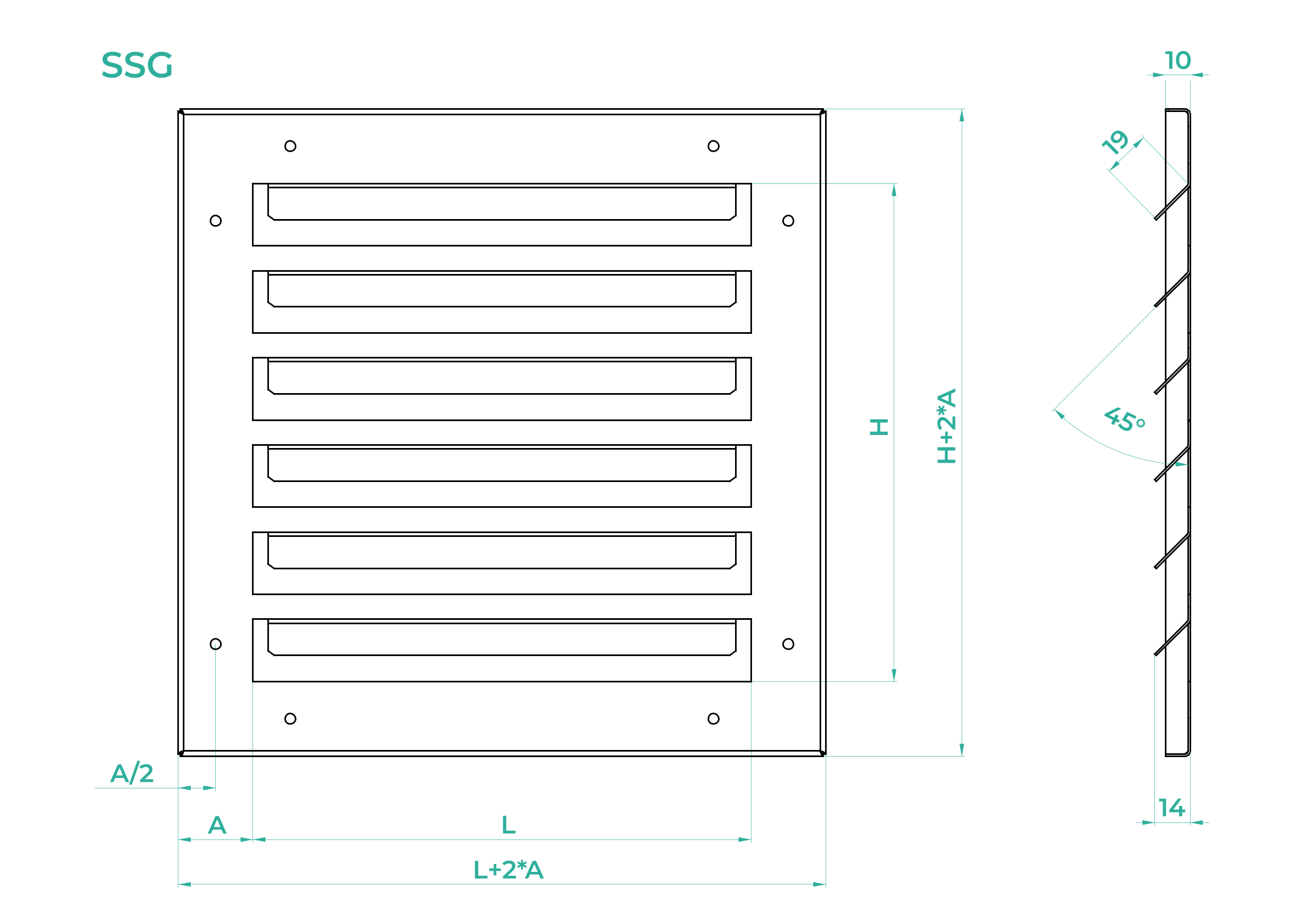

Решітки штамповані виготовляються з цілісного листа (оцинкованого або нержавіючого) методом штампування і формування горизонтально розташованих нерегульованих жалюзі відігнутих всередину під кутом 45°. Рамка грат по периметру також відігнута всередину, має висоту 10мм. Призначені для припливу або видалення повітря системами вентиляції, кондиціонування або димовидалення. Оцинковані решітки покриваються порошковою фарбою, що дозволяє забезпечити надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення
За посадковим розмірами LxH з кроком 5мм.
При розмірі L>500мм застосовується розділовий профіль.
Мінімальний розмір - 100x100h
Максимальний розмір - 1000x1000h
Ширина рамки такої решітки може варіюватися від 15мм до 100мм.
Приклад замовлення і монтаж
Решітка накладна нержавіюча SSG 700x300 (804x404) - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), матеріал нержавіючий лист, ширина рамки 52мм.
