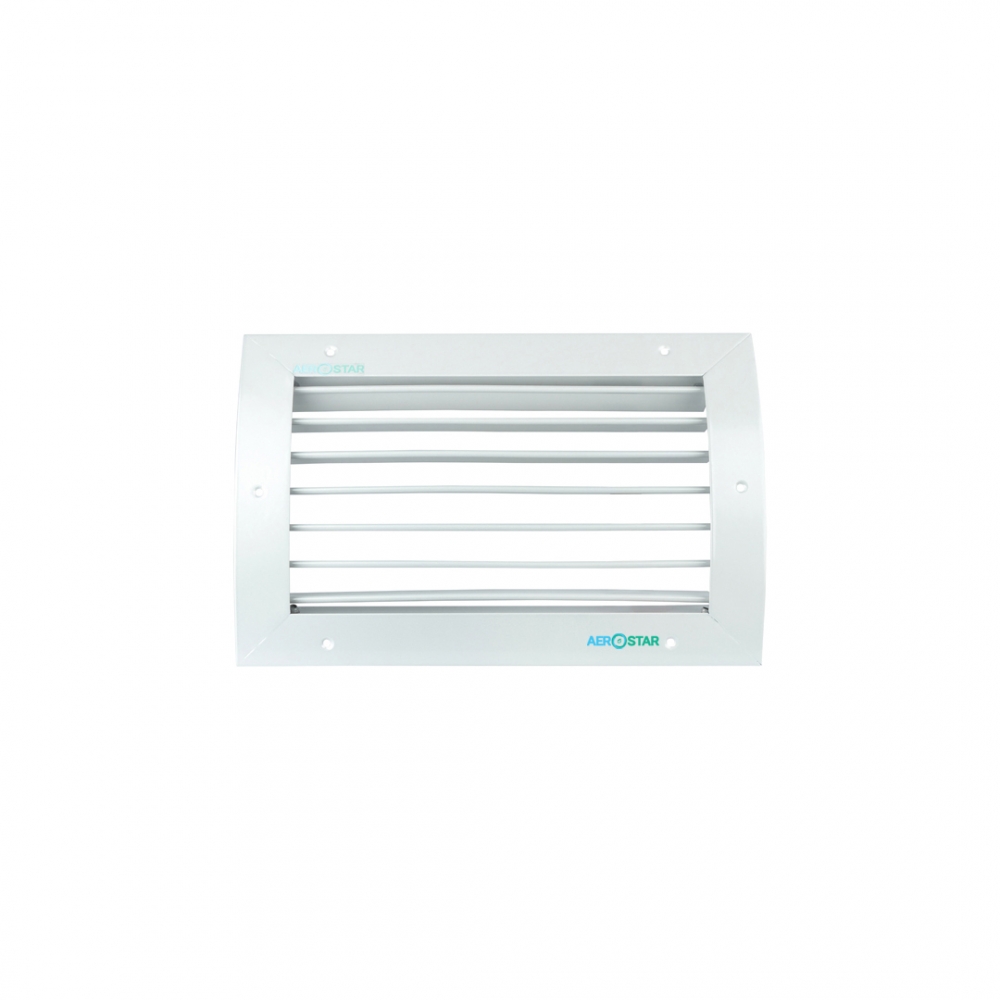

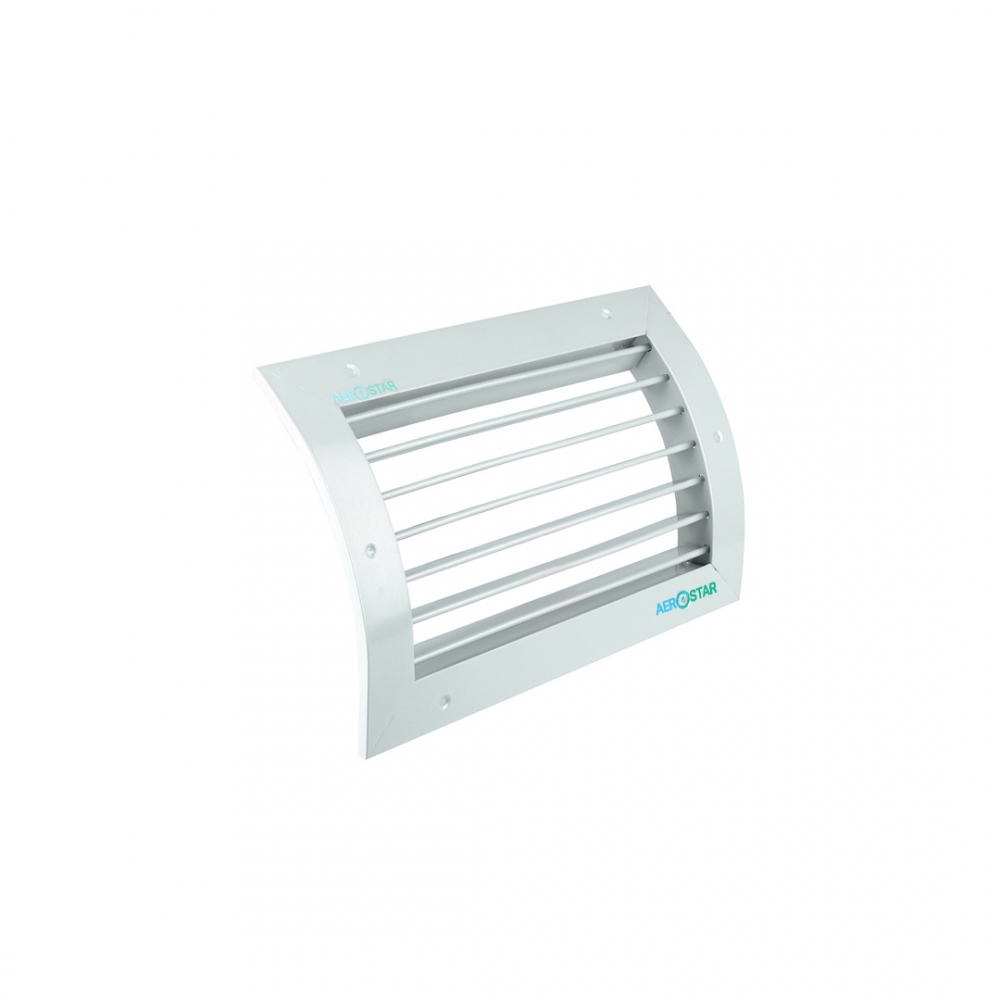

Решітка радіальна регульована 1-R-30-30
Призначення
Радіальні решітки використовуються для установки в круглі спірально-навивні труби і призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного опалення.

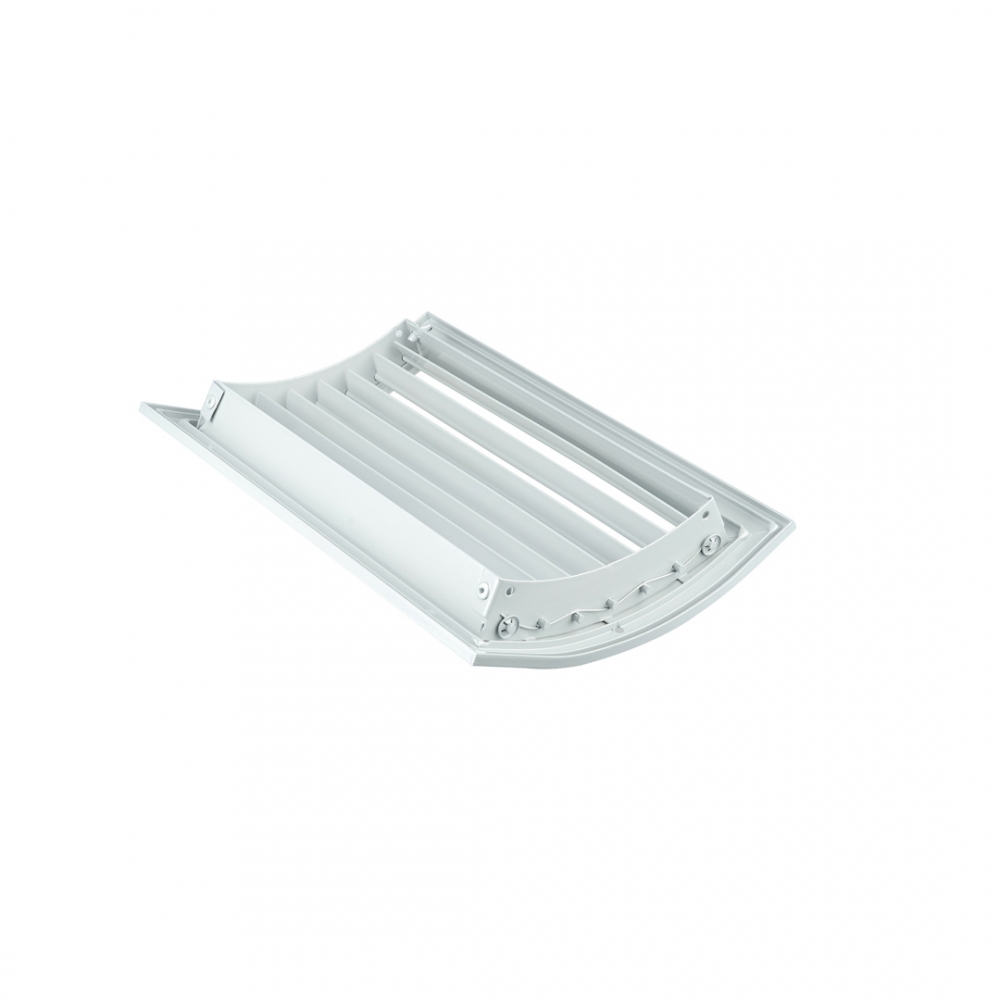

1-R-30-30 - Решітки однорядні, регульовані, виготовляються з високоякісних алюмінієвих профілів у вигляді рамки і складаються з горизонтальних рухомих пластин, змінюючи положення яких (кут нахилу підбирається індивідуально і регулюється незалежно один від одного), можна коригувати напрямок потоку повітря по вертикалі.
Конструкція решітки передбачає тільки гвинтове з'єднання (монтажні отвори потай на особовому фланці). Профілі покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

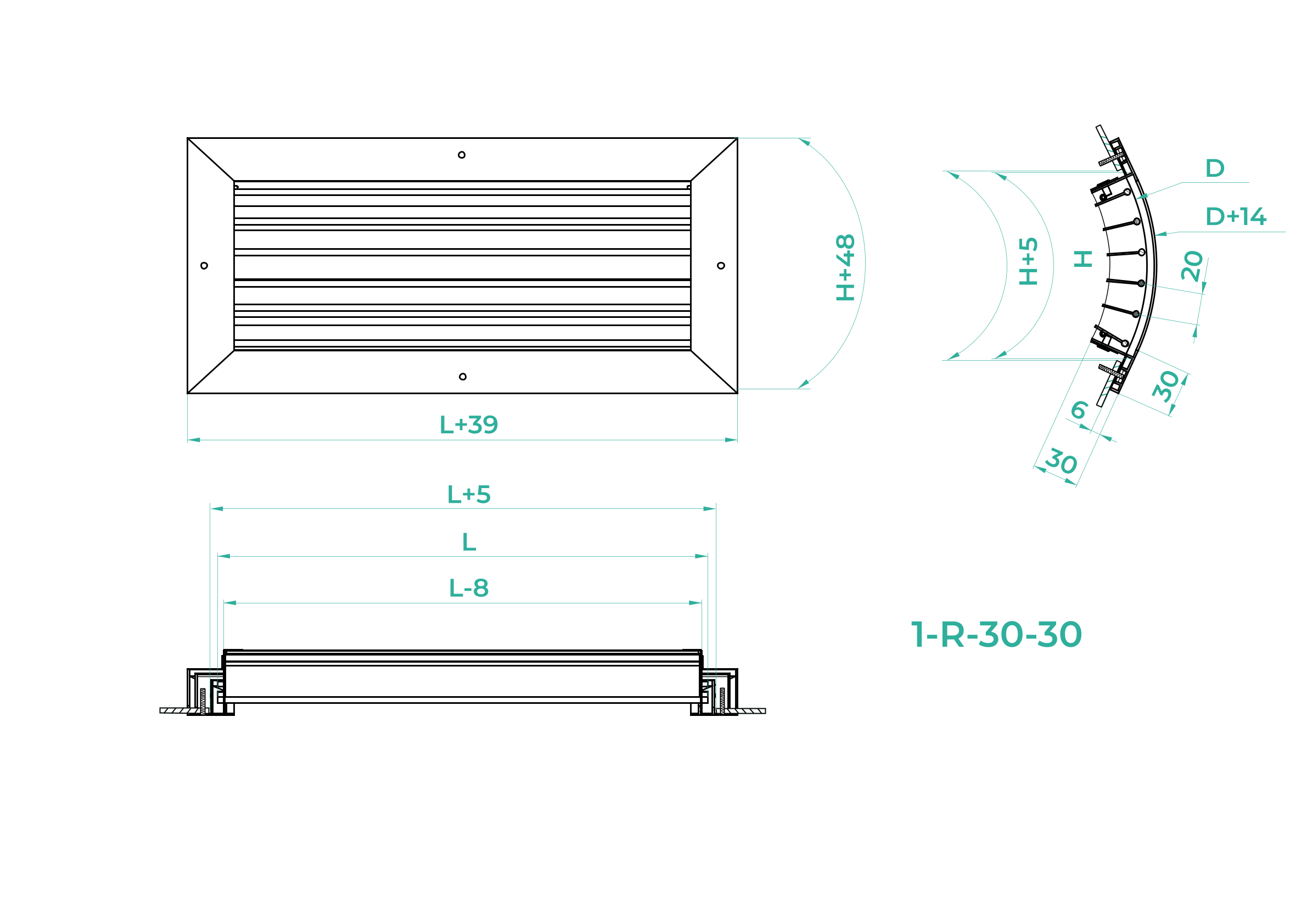

За посадковими розмірами LxH з кроком 5мм і діаметром труби D.
Мінімальний діаметр труби D=150, для меншого діаметру використовувати радіальні грати, які мають рамку з оцинковки (1-R-30-30-OTS).
При розмірі L>600мм застосовується розділовий профіль.
Мінімальний розмір - 100x100h
Максимальний розмір - 1200x600h
Приклад замовлення і монтаж
1-R-30-30* D=200 (RAL 9016) 300x200h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), діаметр труби 200 мм, колір білий.
