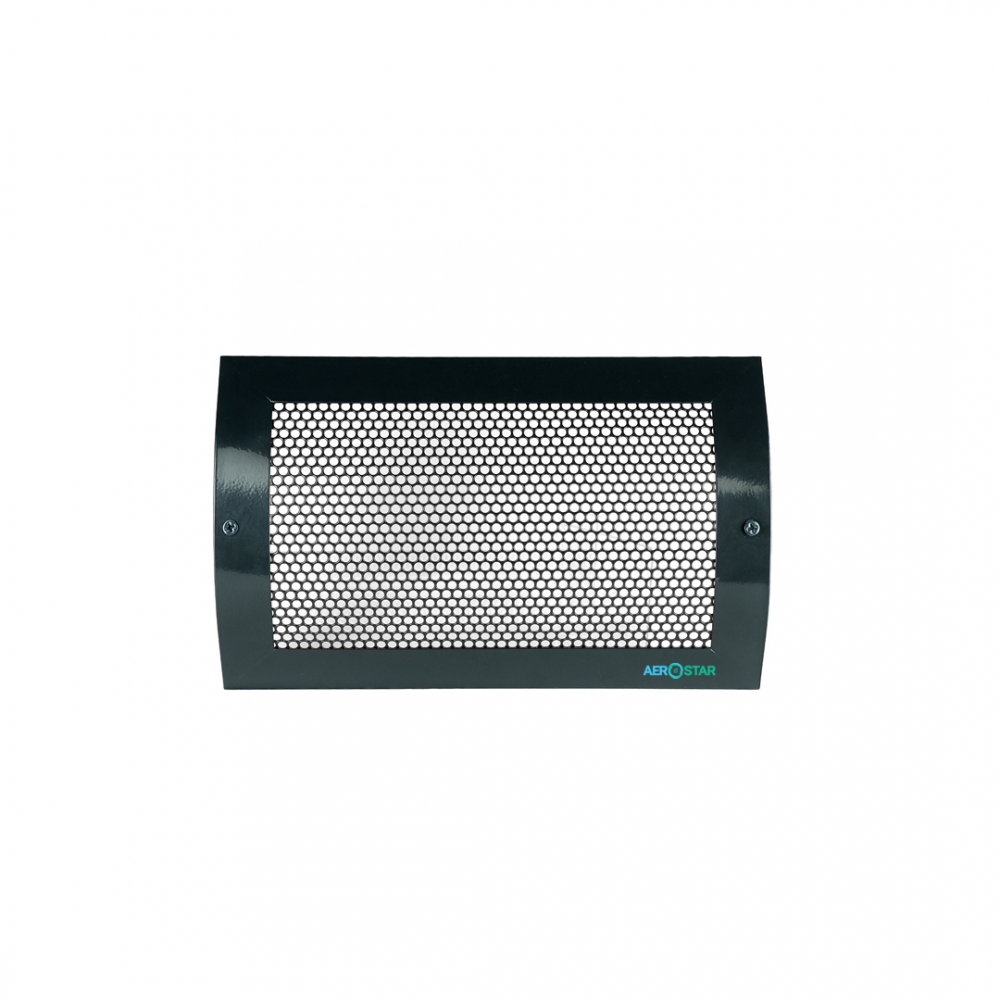

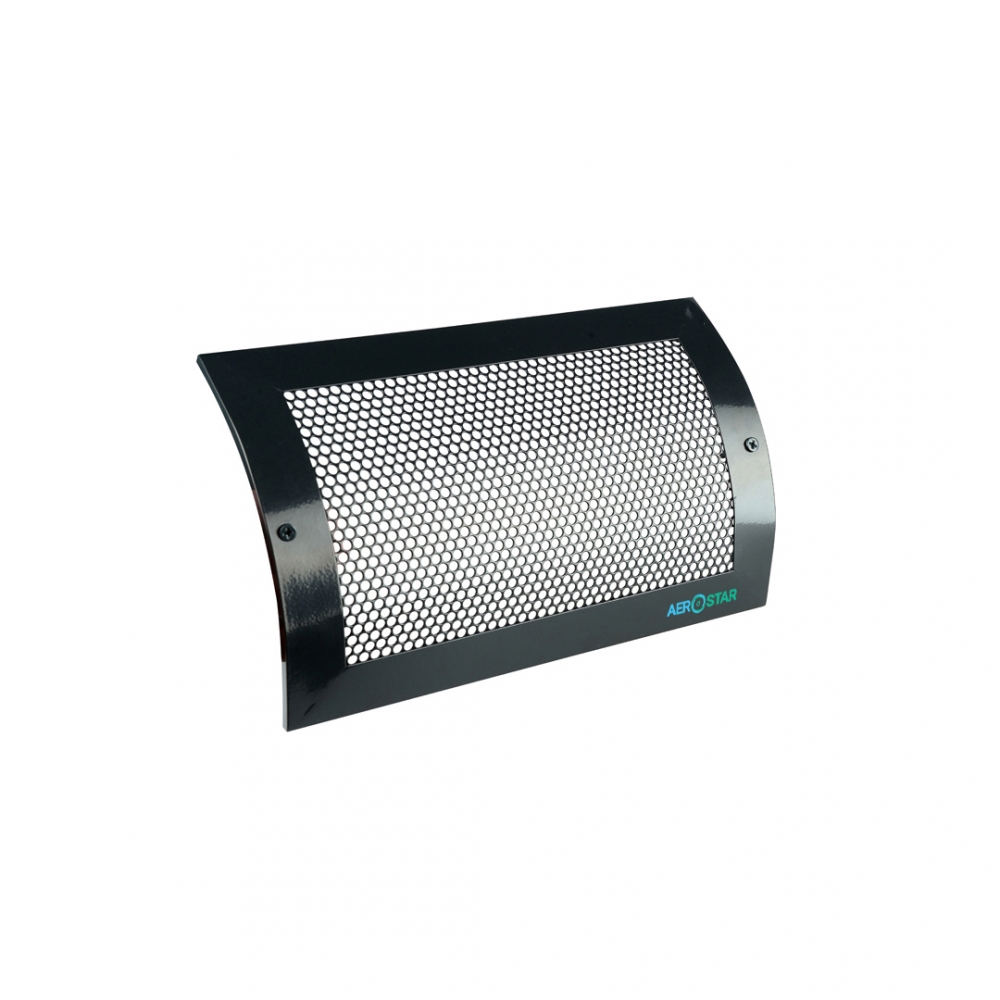

Решітка радіальна перфорована 1-RP-30-05
Призначення
Радіальні решітки використовуються для установки в круглі спірально-навивні труби і призначені для припливу або витяжки повітря системами вентиляції, кондиціонування або повітряного опалення.
Конструкція і матеріали

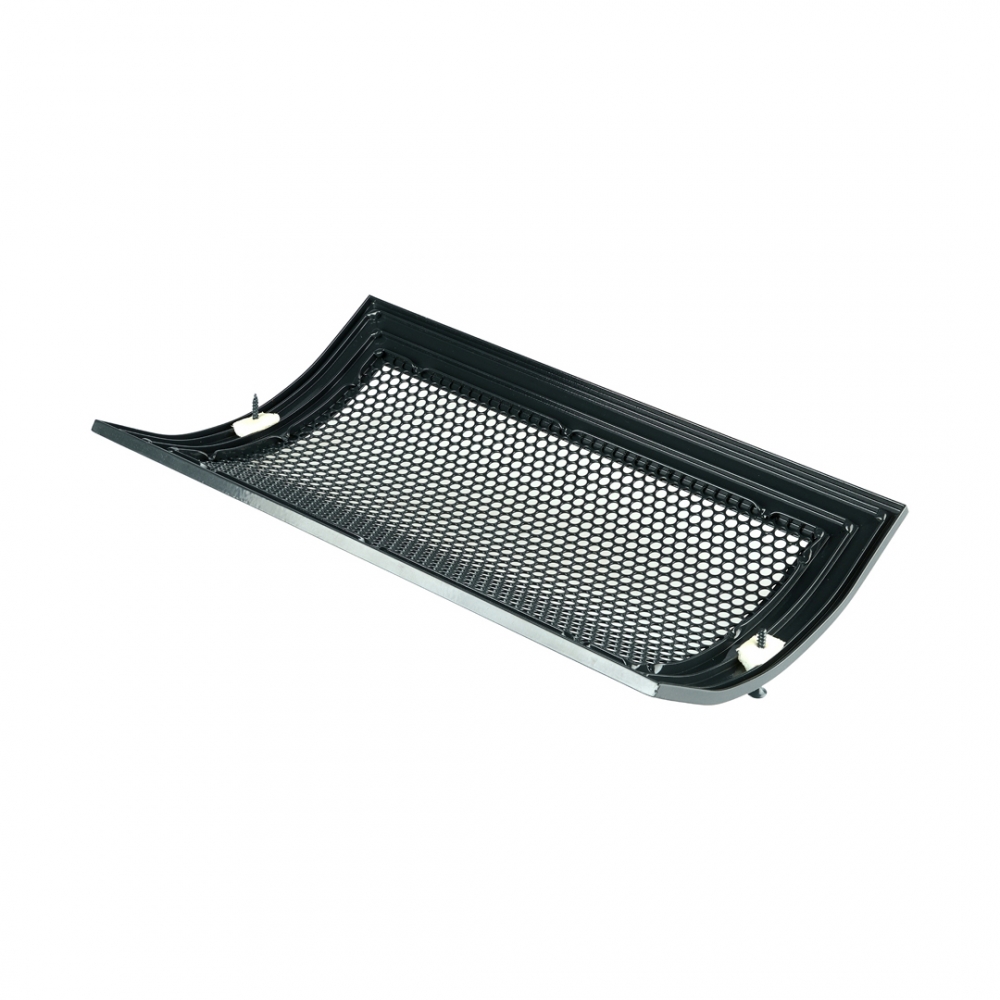

1-RP-30-05 - Решітки однорядні, нерегульовані, виготовляються з високоякісних алюмінієвих профілів у вигляді рамки і перфорованого металу.
Конструкція решітки передбачає тільки гвинтове з'єднання (монтажні отвори потай на особовому фланці). Решітки покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

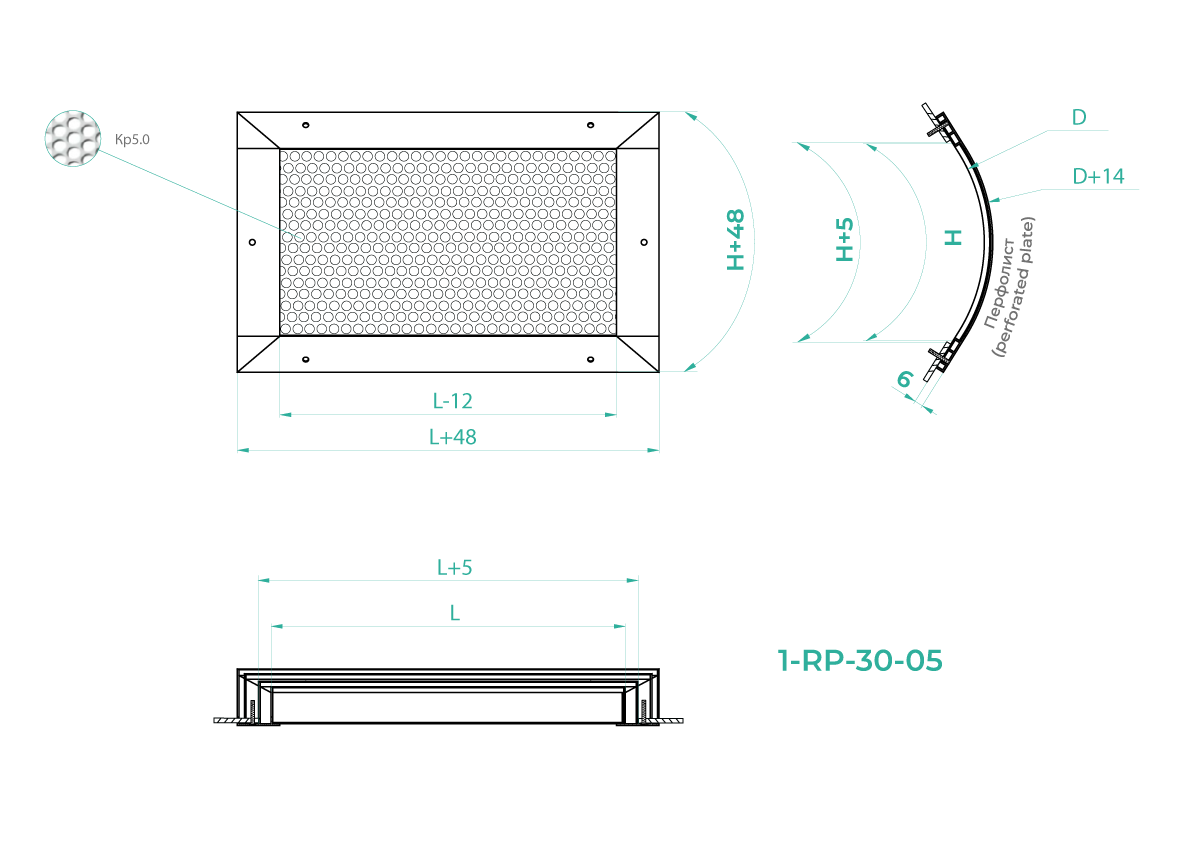

За посадковими розмірами LxH з кроком 5мм і діаметром труби D.
Мінімальний діаметр труби D=150.
При розмірі L>1000мм застосовується розділовий профіль.
Кр 5.0 - Вид перфорації, (Кр - кругла, 5.0 - діаметр отворів)
Мінімальний розмір - 100x100h
Максимальний розмір - 600x600h
Приклад замовлення і монтаж
1-RP-30-05* Кр 5.0 D=150 (RAL 9016) 200x100h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), перфорація з круглими отворами діаметром 5.0мм, діаметр труби 150 мм, колір білий.
