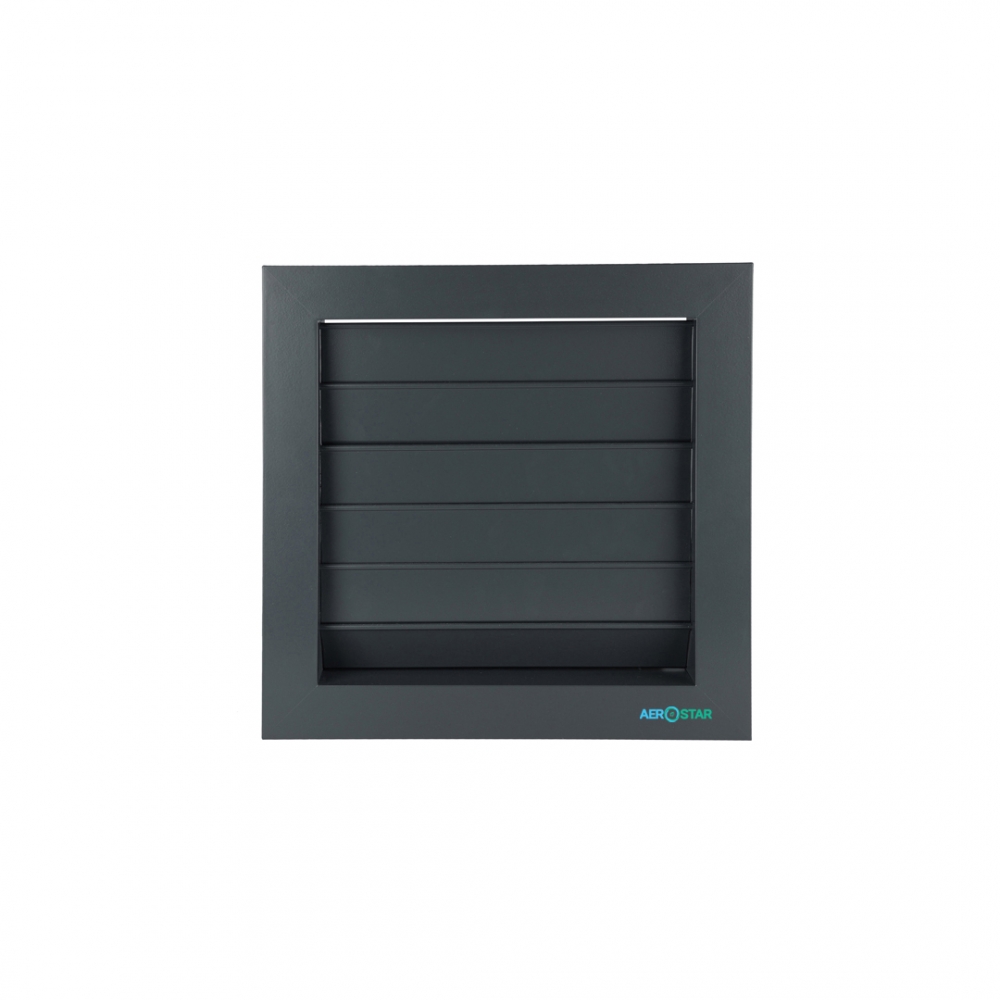

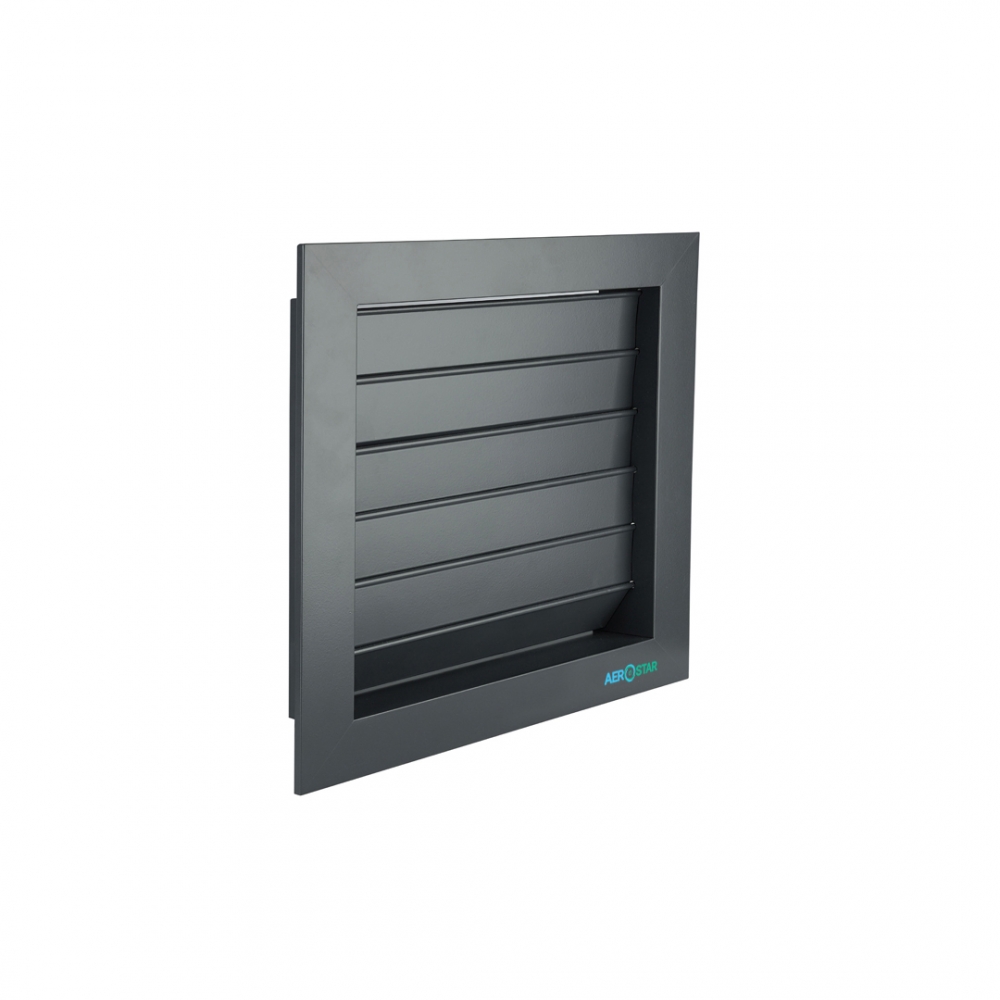

Решітка гравітаційна GV(P)-35-45
Призначення
Гравітаційний клапан використовується для автоматичного перекриття повітряного потоку при відключенні вентилятора. Застосовуються в припливно-витяжних системах вентиляції для забору або викиду повітря.
Конструкція і матеріали

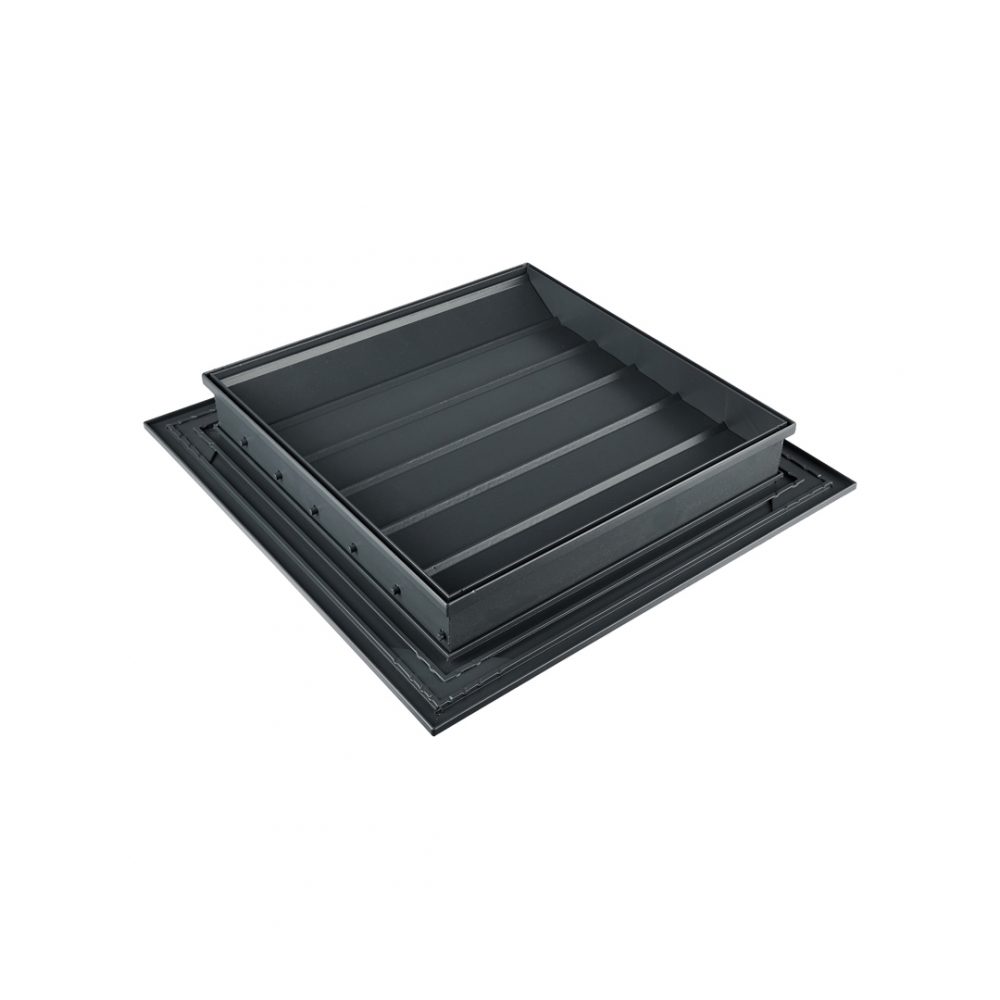

Виготовляються з високоякісних алюмінієвих профілів у вигляді рамки і складаються з горизонтальних рухомих пластин, які відкриваються під тиском потоку повітря і закриваються під своєю вагою при відключеному вентиляторі. Конструкція решітки передбачає як стандартне кріплення (приховане), за допомогою пружин, так і за допомогою гвинтового з'єднання (монтажні отвори потай на особовому фланці). Профілі покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування в інший колір по каталогу RAL.
Виготовлення

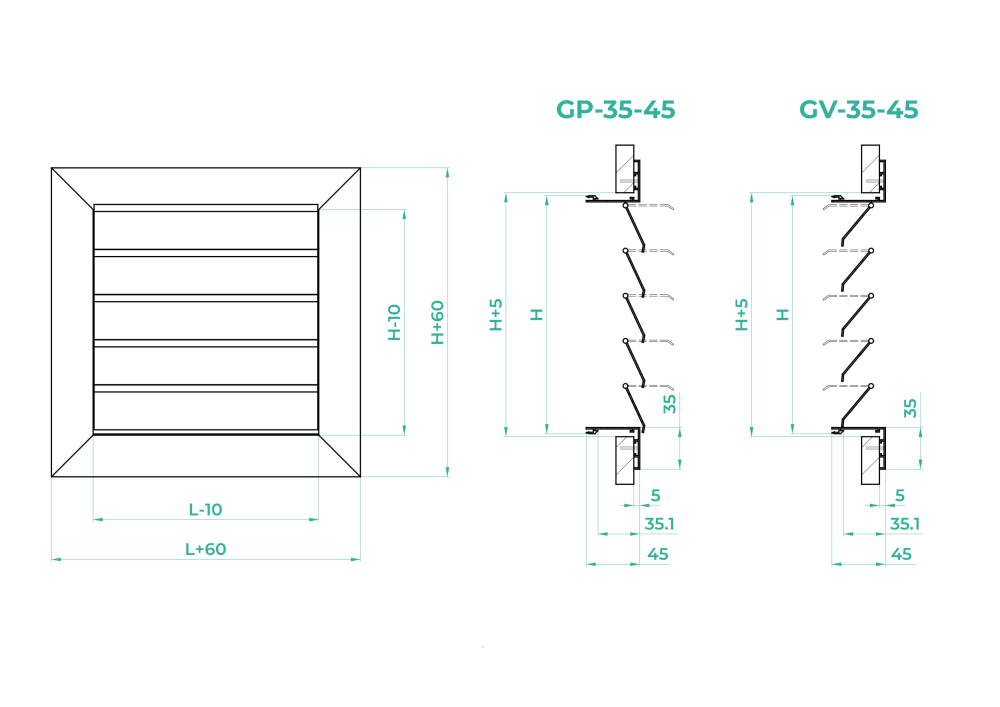

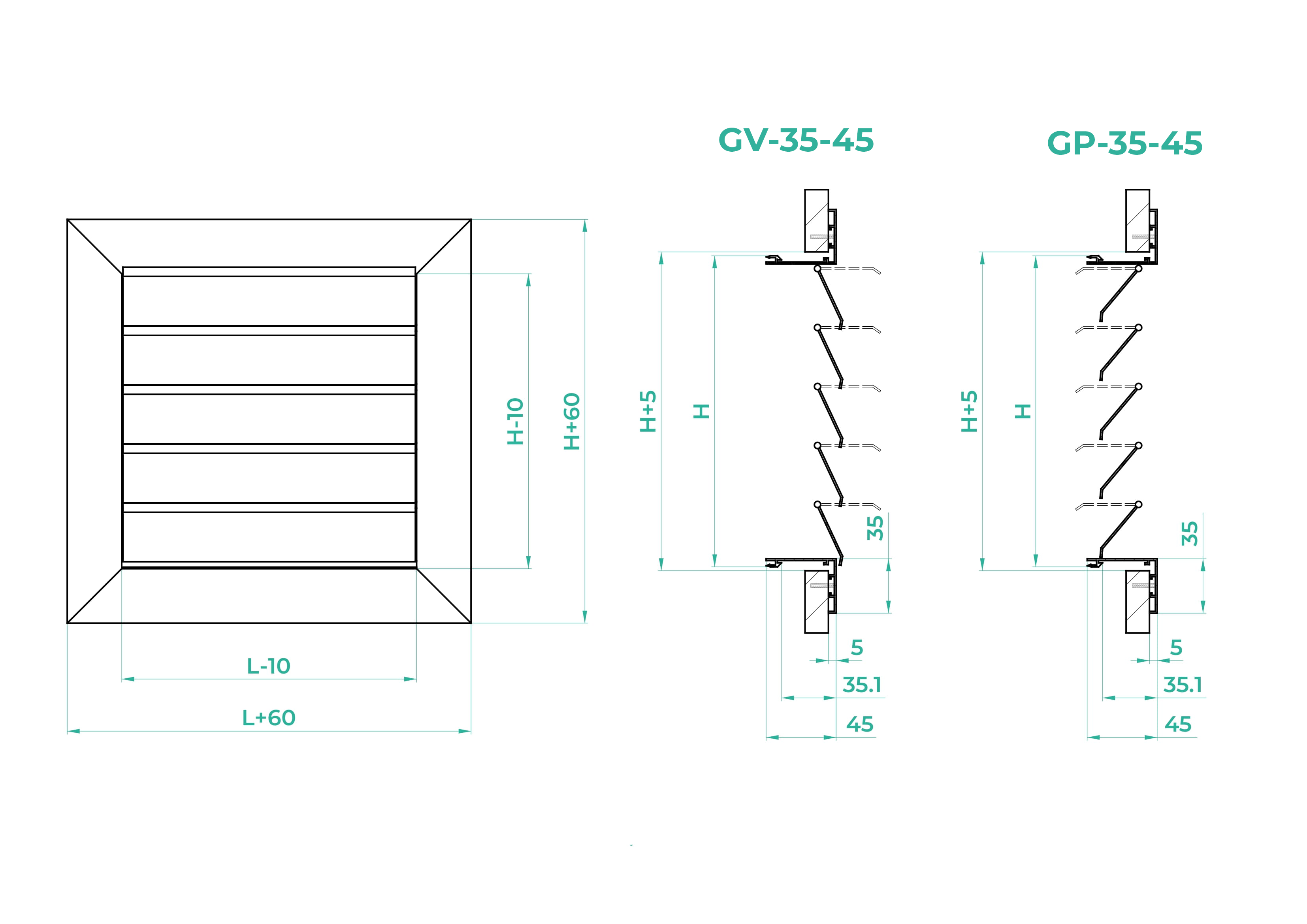

За посадковим розмірами LxH з кроком 5мм.
При розмірі L≥600мм застосовується розділовий профіль.
GV-35-45 - гравітаційний клапан, який працює на викид повітря «V» (витяжна з-ма)
GP-35-45 - гравітаційний клапан, який працює на забір повітря «P» (припливна с-ма).
Приклад замовлення і монтаж
GV-35-45 (RAL-9016) 400х300h - без кріплення, кріпляться за допомогою гвинтів в торець будівельного отвору, колір білий
GP-35-45* (RAL-9016) 400х300h - кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.
