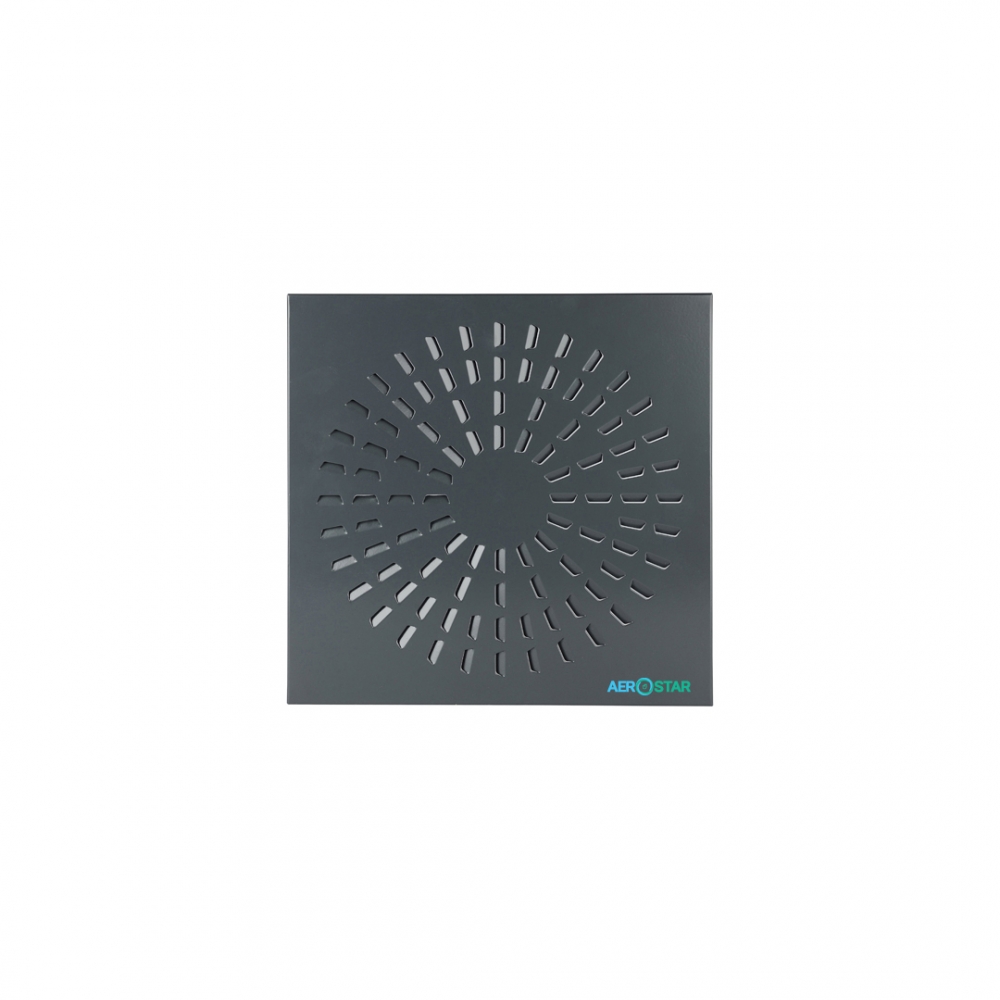

Панель дифузора DCC
Призначення
Дифузори призначені для горизонтального поширення повітря, таким чином, що повітряний потік розподіляється по приміщенню рівномірно. Використовуються в припливно-витяжної вентиляції, кондиціонування або повітряного опалення.
Конструкція і матеріали
Лицьова панель перфорована, виготовлена з високоякісної сталі.

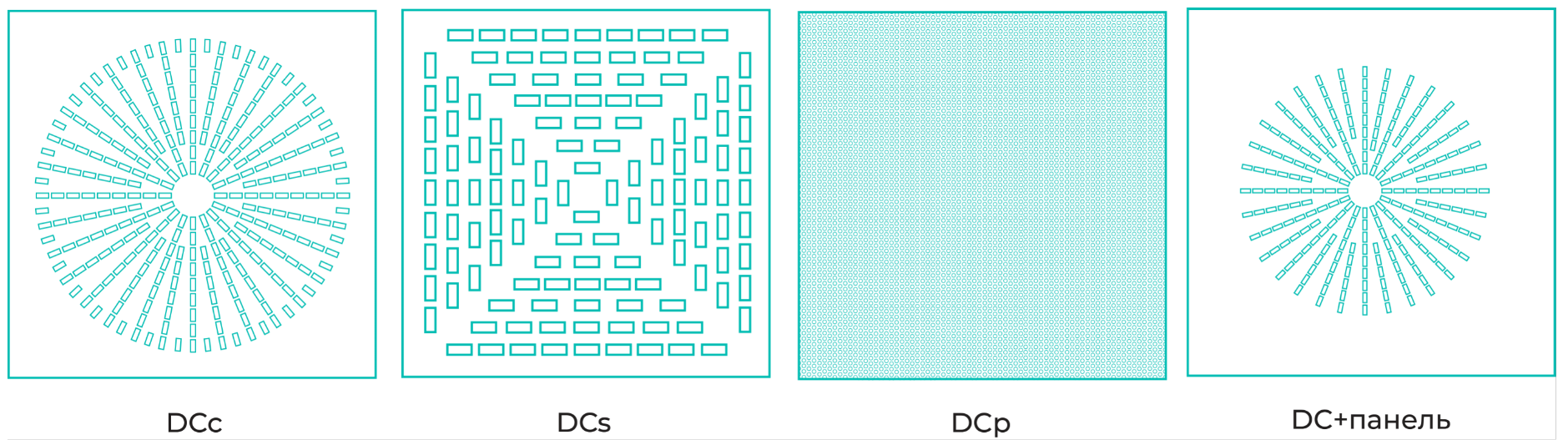

DCc - панель з спрямованої перфорацією для кругового розподілу повітря з вихровим ефектом, отриманим на виході з дифузора, підвищує ежекцію (збільшує швидкість змішування внутрішнього потоку з припливним).
DCs - панель з спрямованої перфорацією для розподілу повітря в 4-х напрямках.
DCp - панель з круглою перфорацією d-5.0мм, має високий% живого перерізу.
DC + панель - панель дифузора типу DCc і DCs з зовнішніми розмірами 595х595 (під осередок стелі типу «Армстронг»), розмір робочої поверхні задається замовником, але один з розмірів не повинен бути більше ніж 550мм.
Модифікації:

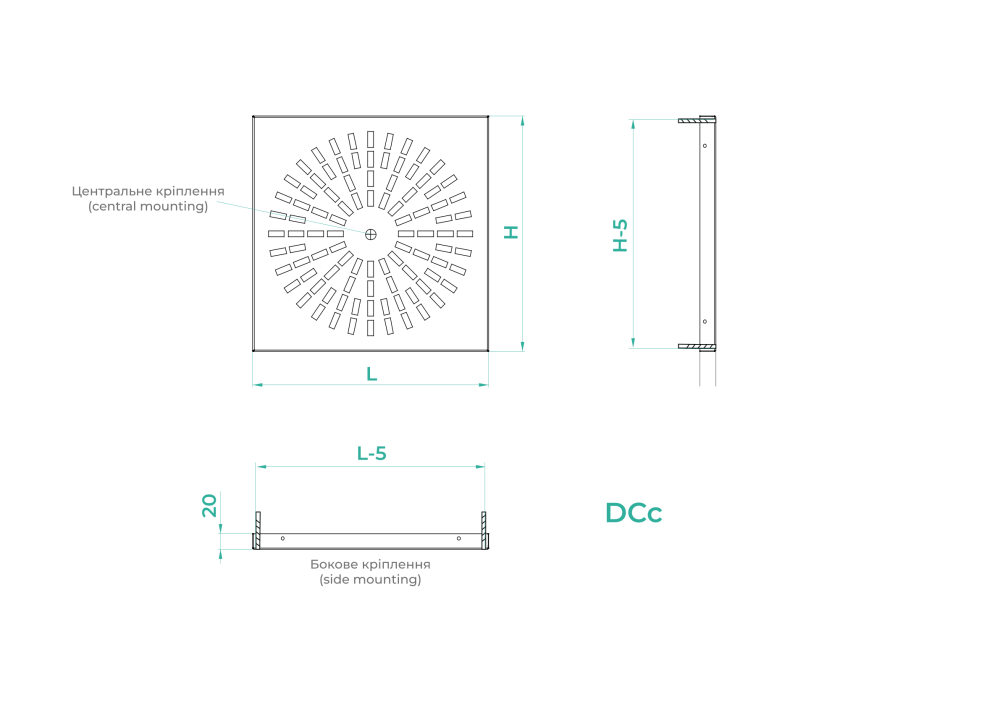

Для з'єднання панелі з Пленум-боксом існує два види кріплення:
- стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях);
- центральне (один отвір, розташоване по центру дифузора), в такому випадку потрібно замовляти Пленум-бокс з центральною планкою кріплення (Т-траверса), яка буде закріплена в пленумі і мати отвори з різьбленням. З'єднується з допомогою гвинта М5 (йде в комплекті).
Панелі дифузорів покриваються термостійкою порошковою фарбою, яка забезпечує надійний захист від негативних факторів зовнішнього середовища і запобігає передчасному зносу продукту. Стандартний колір забарвлення - білий, але за бажанням Клієнта можливе фарбування і в інший колір по каталогу RAL.
Виготовлення
За посадковим розмірами LxH з кроком 5мм.
Мінімальний розмір - 250x250
Максимальний розмір - 1000x1000
Приклад замовлення і монтаж
DCc (RAL 9016) 300x300h - круговий розподілу повітря, стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях), колір білий.
DCs (RAL 9016) 300x300h (595х595) - розподілу повітря в 4-х напрямках, стандартне кріплення (приховане) за допомогою гвинтового з'єднання (монтажні отвори на бічних полицях), колір білий, габарити робочої поверхні 300x300, зовнішні габарити 595х595.
