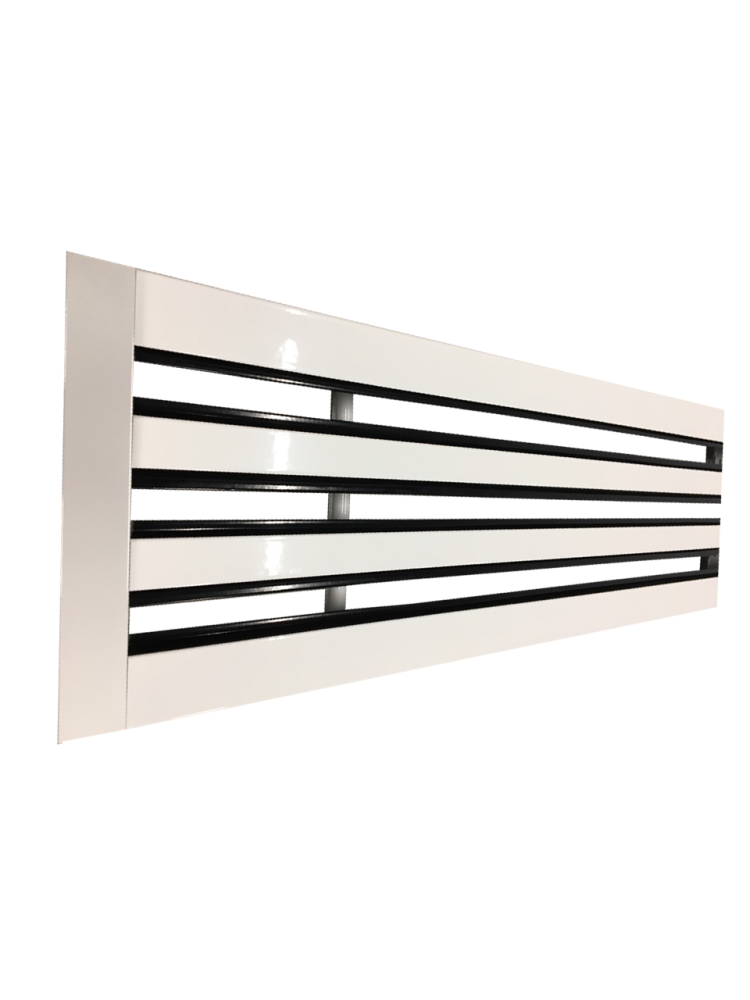

Щілинний дифузор SD
Призначення

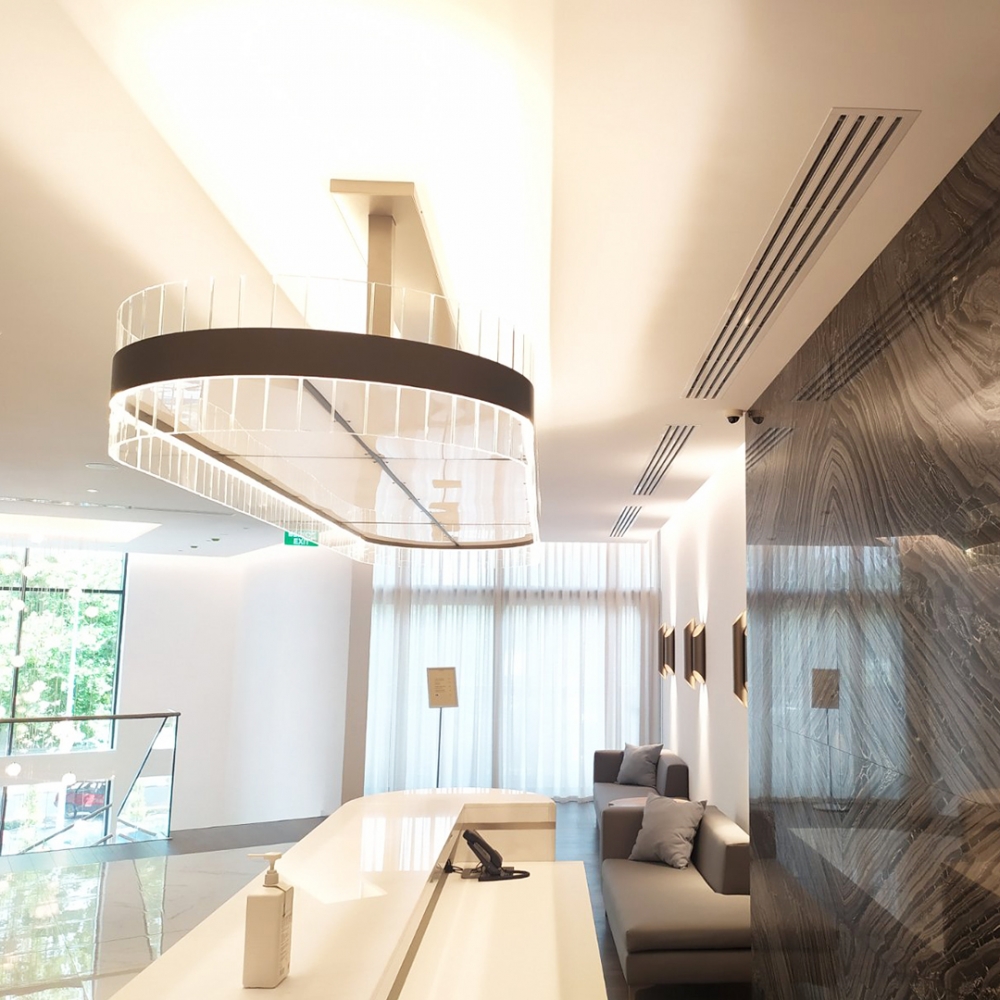

Дифузори SD використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря. Призначені для установки в стінах і підвісних стелях, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та відведення повітря.
Конструкція і матеріали

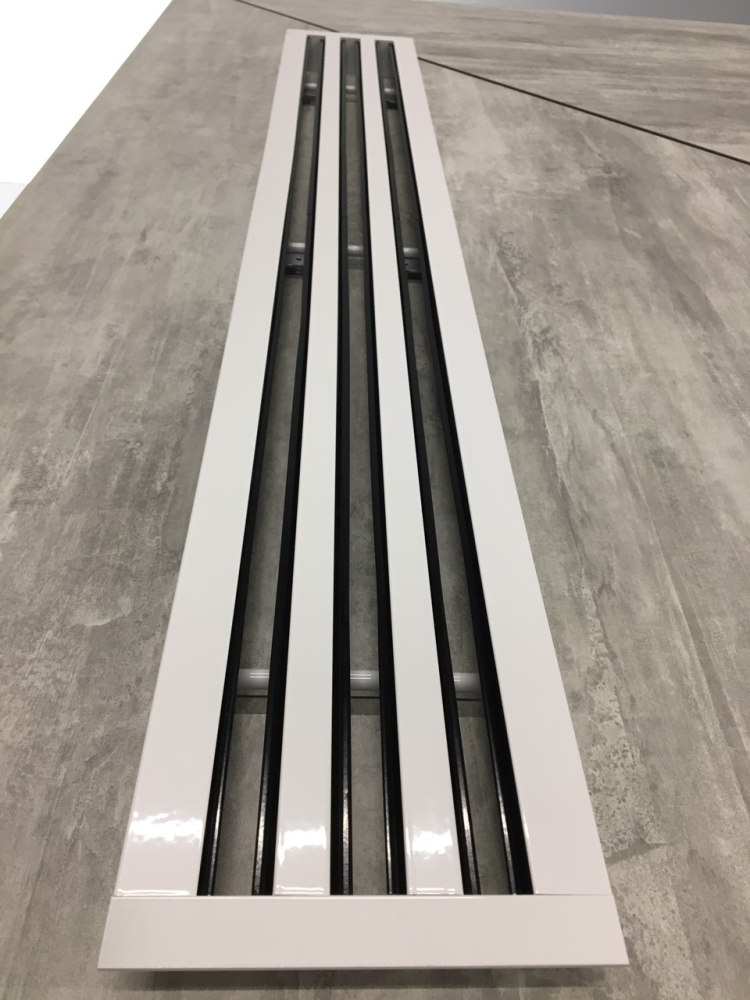

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі, може варіюватися від 1 до 6.

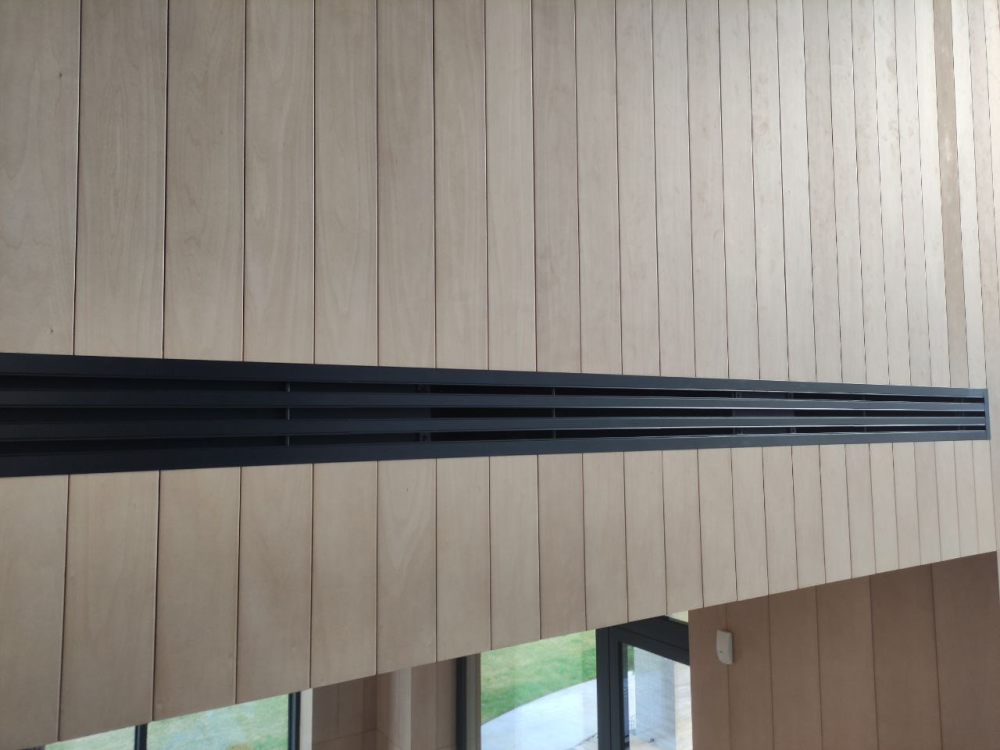

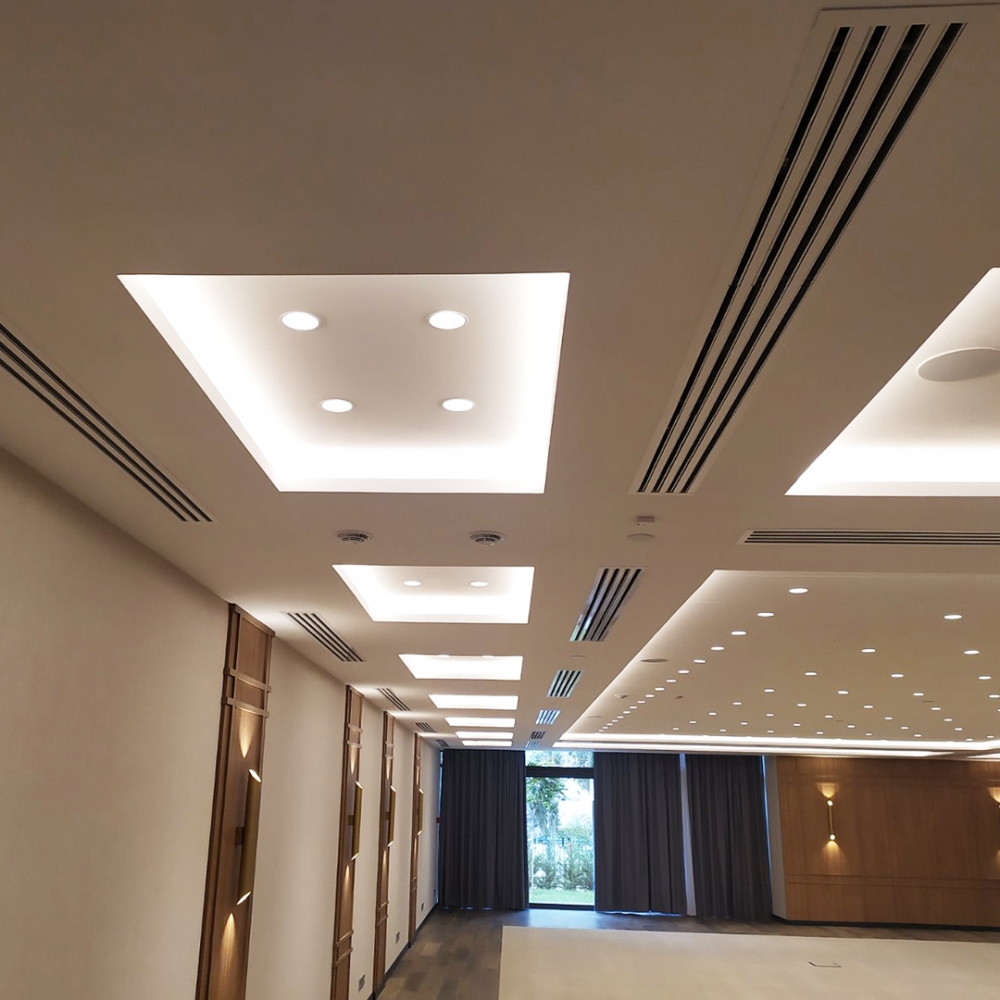

Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні. Можливе об'єднання декількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини і форми.
При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.
Виготовлення
Дифузори даної серії включають в себе вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 3000 мм.

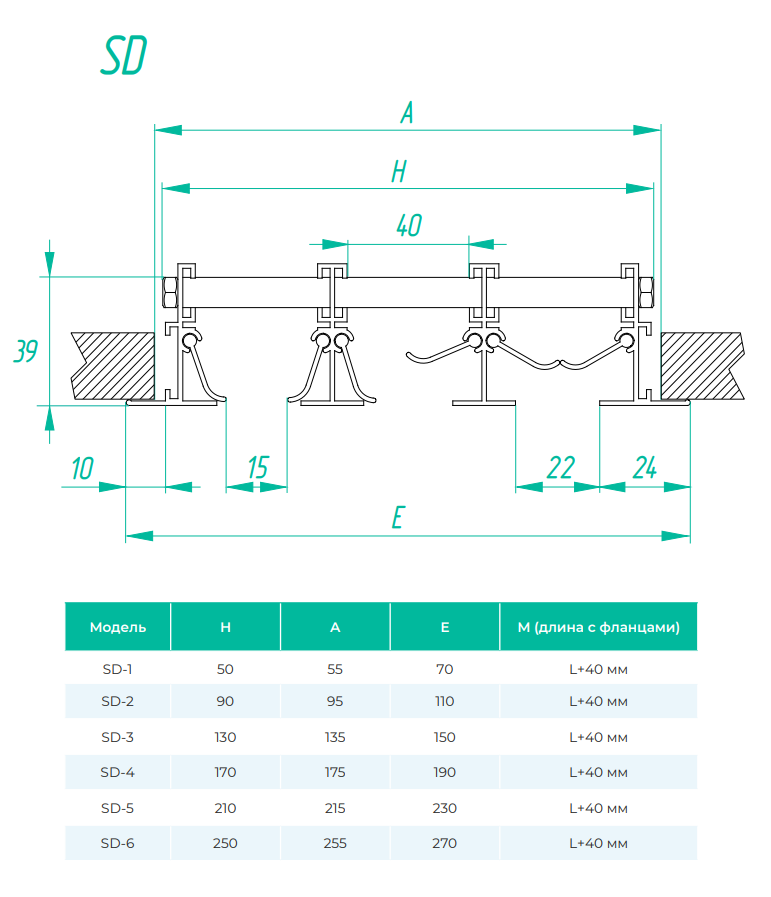

Розмір H фіксований.
SD-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілину плюс 40мм.
Приклад замовлення і монтаж
SD-1-2 (RAL-9016/9005) L = 500 - з 1-й щілиною, 2 - з 2-ма боковими фланцями (закриті краю). Застосовуються для елементів до 2-х метрів. Колір рамки - білий, ламелі - чорний.

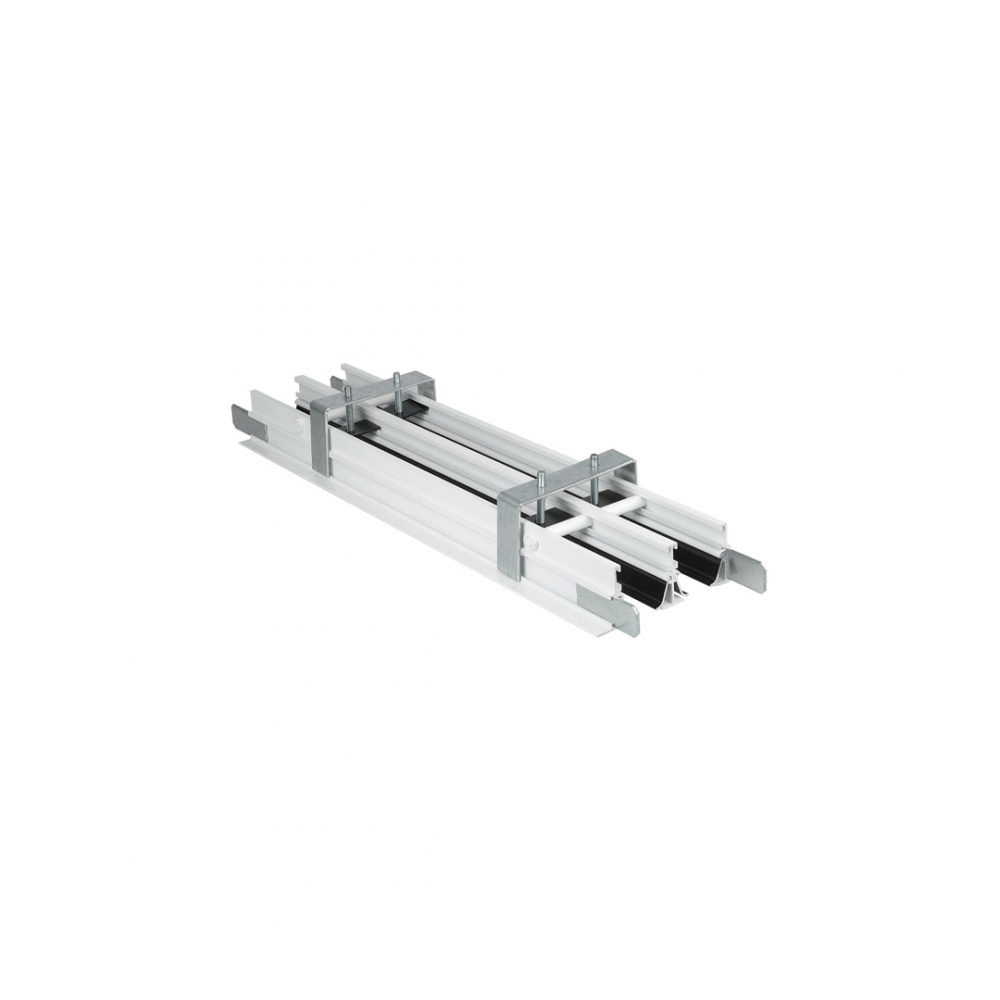

SD-2-1 (RAL-9016/9016) L = 1000 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Застосовуються для елементів більш 2-х метрів. Колір рамки - білий, ламелі - білий.

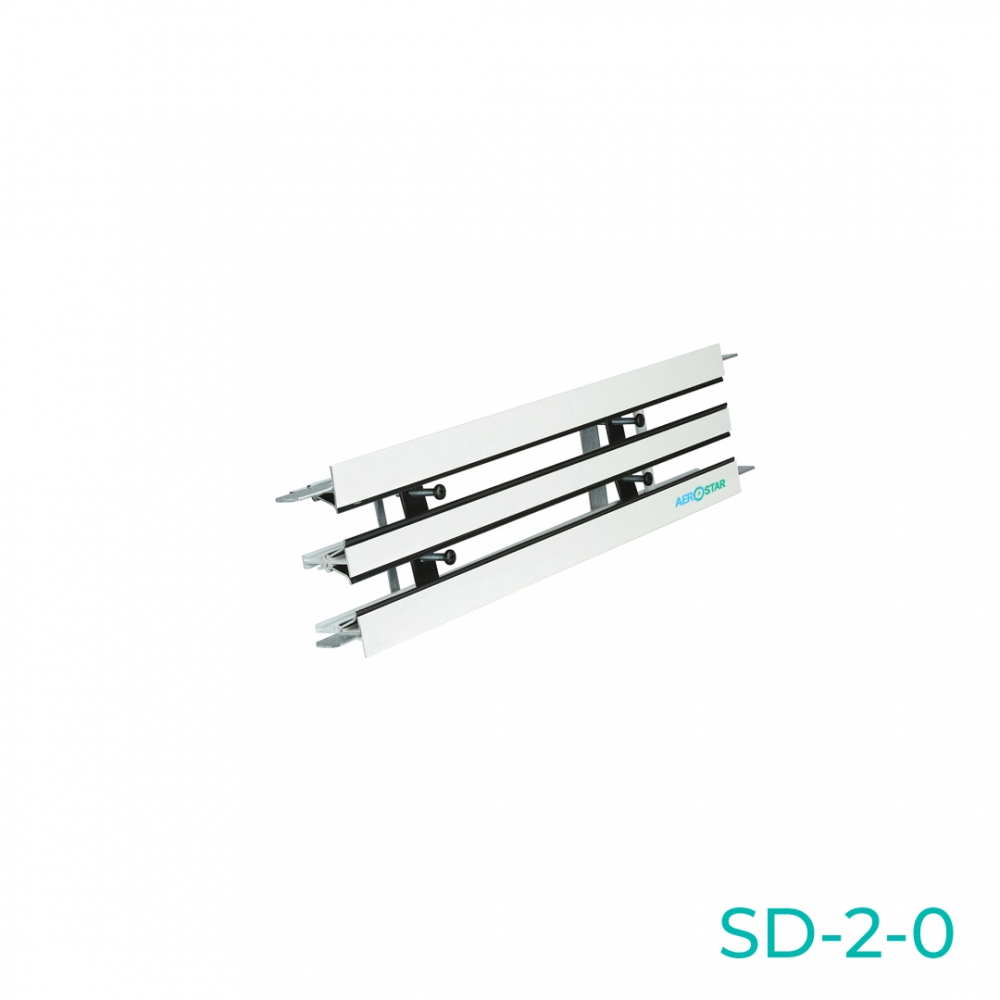

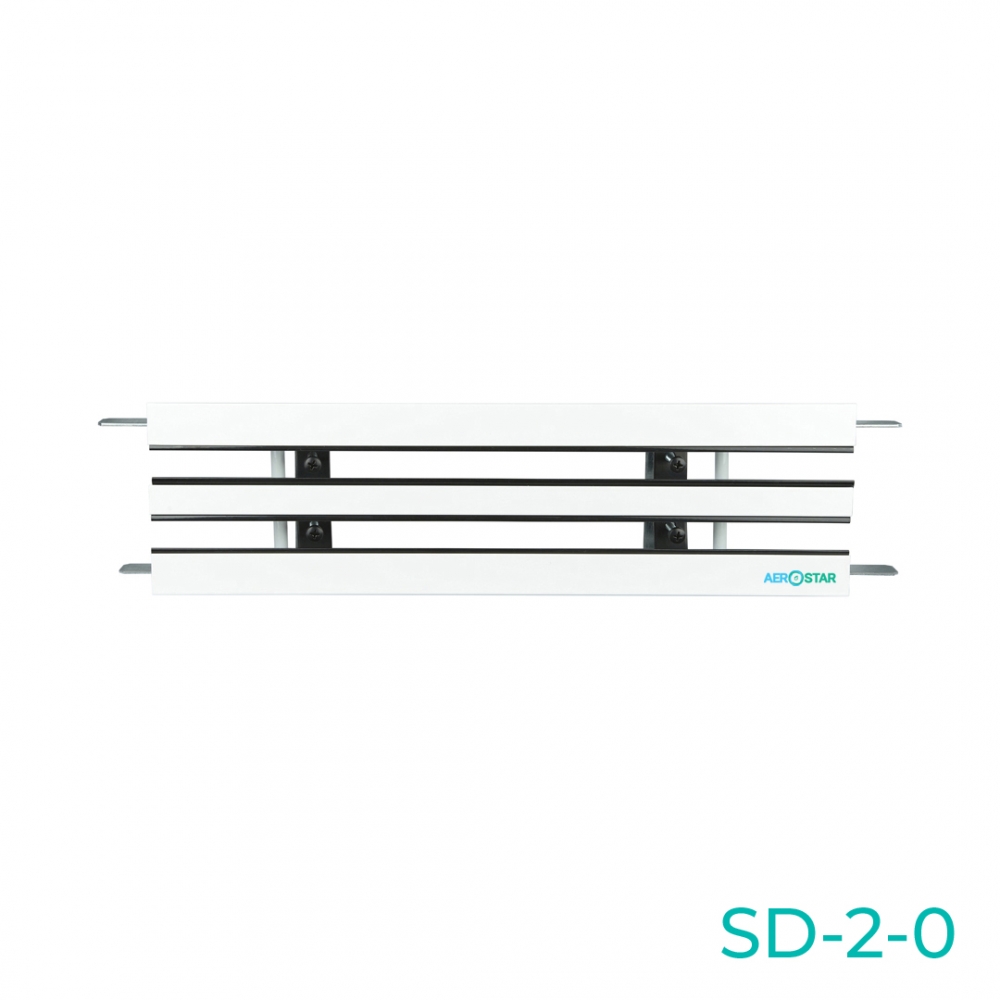

SD-3-0 (RAL-9016/9005) L = 1500 - з 3-ма щілинами, 0 - без бічних фланців (використовується, як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів більш 4-х метрів. Колір рамки - білий, ламелі - чорний.
Комплектація
- можлива поставка з Пленум-слотом, виготовленого з оцинкованої сталі;
- можлива поставка з перфорацією (+P);
- можлива поставка з демпфером (+D).
