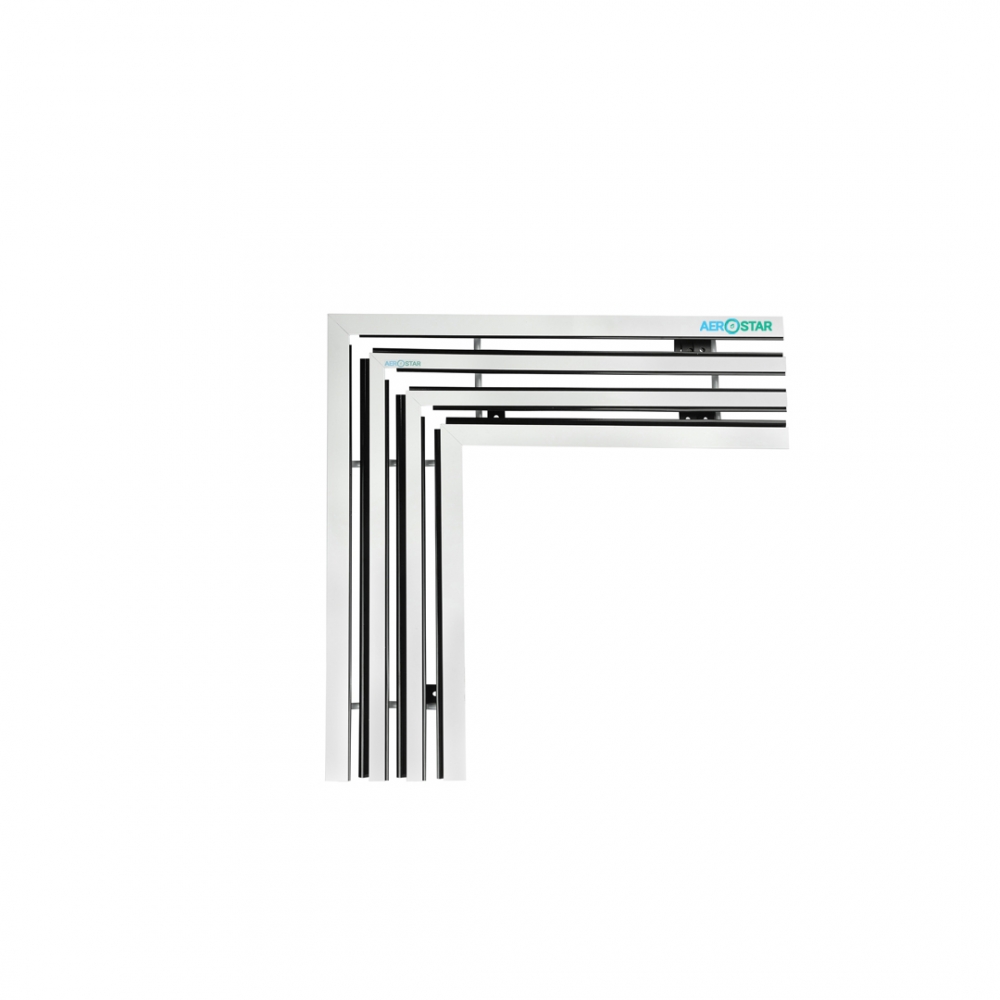

Щілинний дифузор SDA
Призначення
Дані кутові елементи щілинних дифузорів SDA використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря. Призначені для установки в стелю, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та відведення повітря.
Конструкція і матеріали

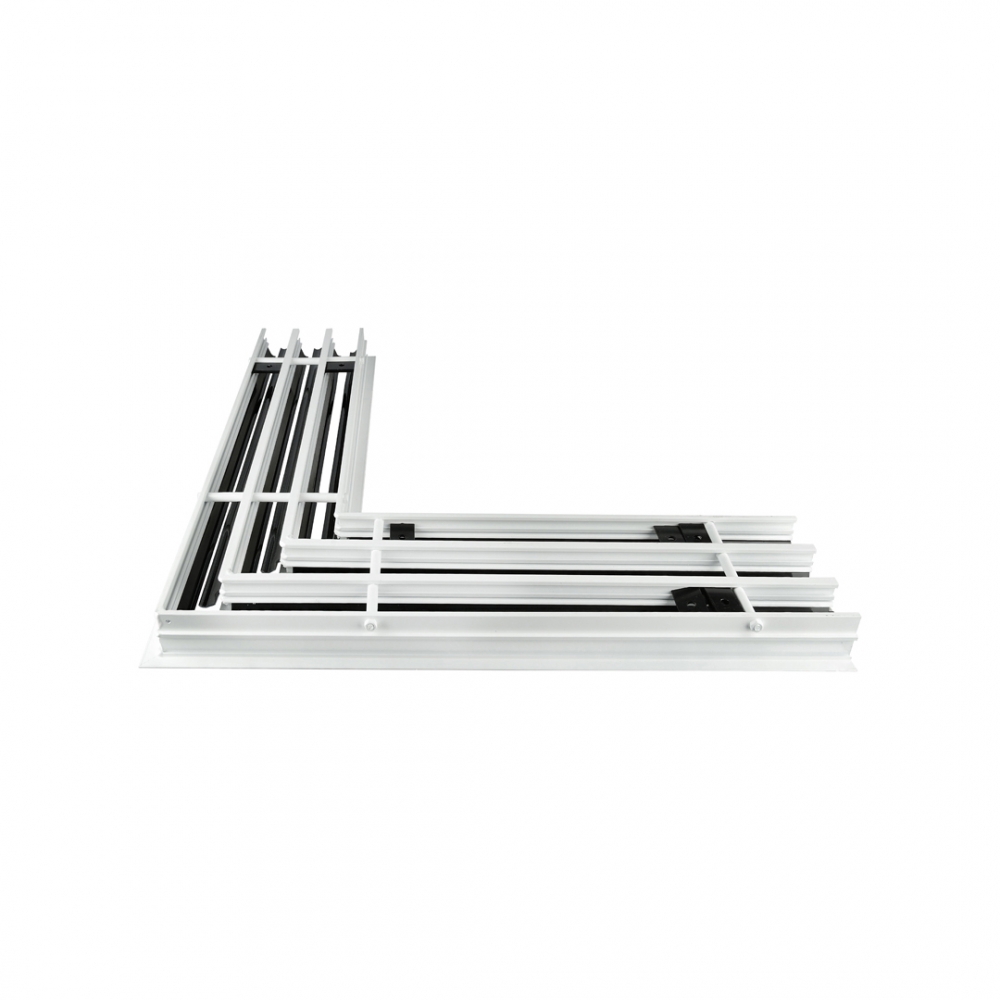

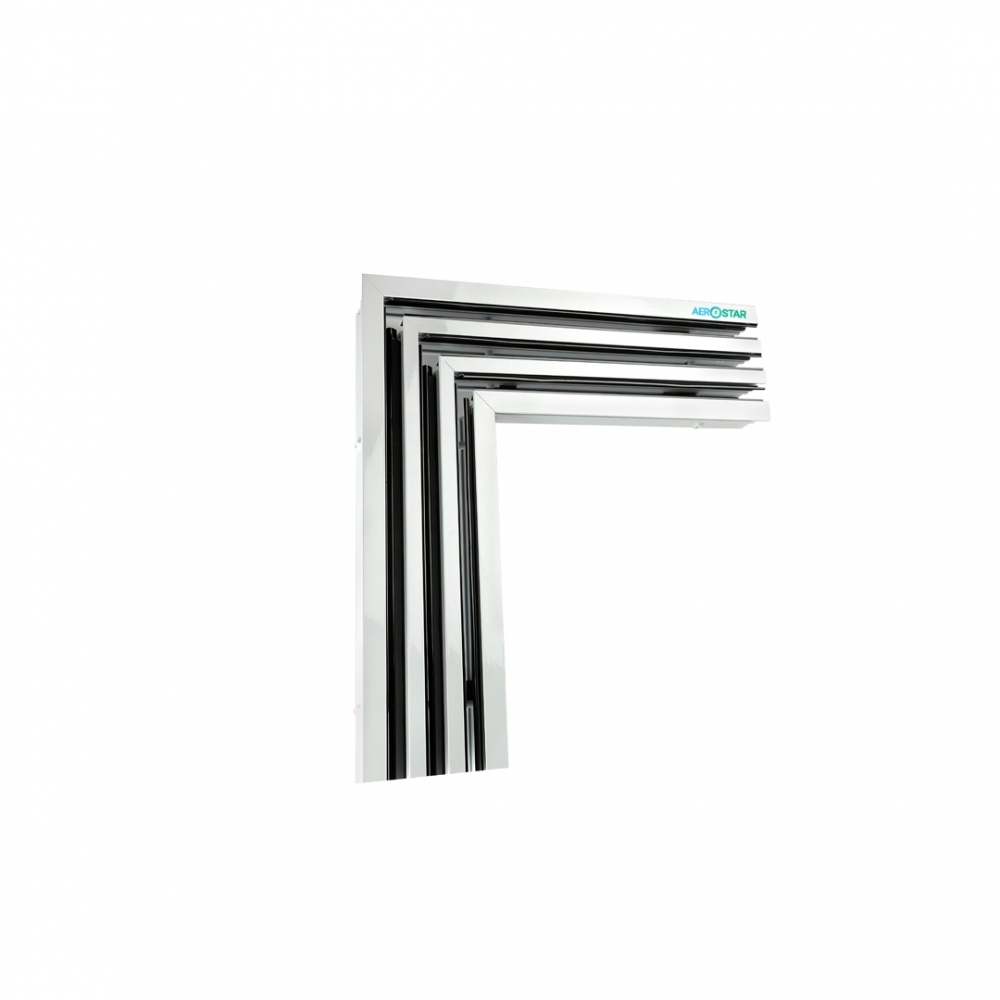

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі, може варіюватися від 1 до 6.
Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні.
При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.
Виготовлення

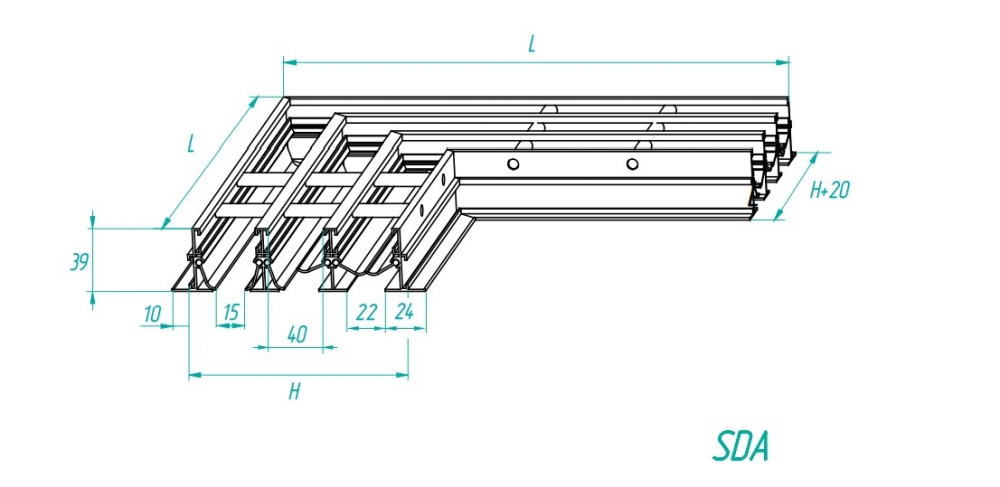

Дифузори даної серії включають вироби, як стандартної довжини 500мм (вимірюється по зовнішній (довжиною) стороні), так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 700 мм.
Стандартний кут 90°, якщо інший, то з кроком 15°.
Розмір H фіксований.

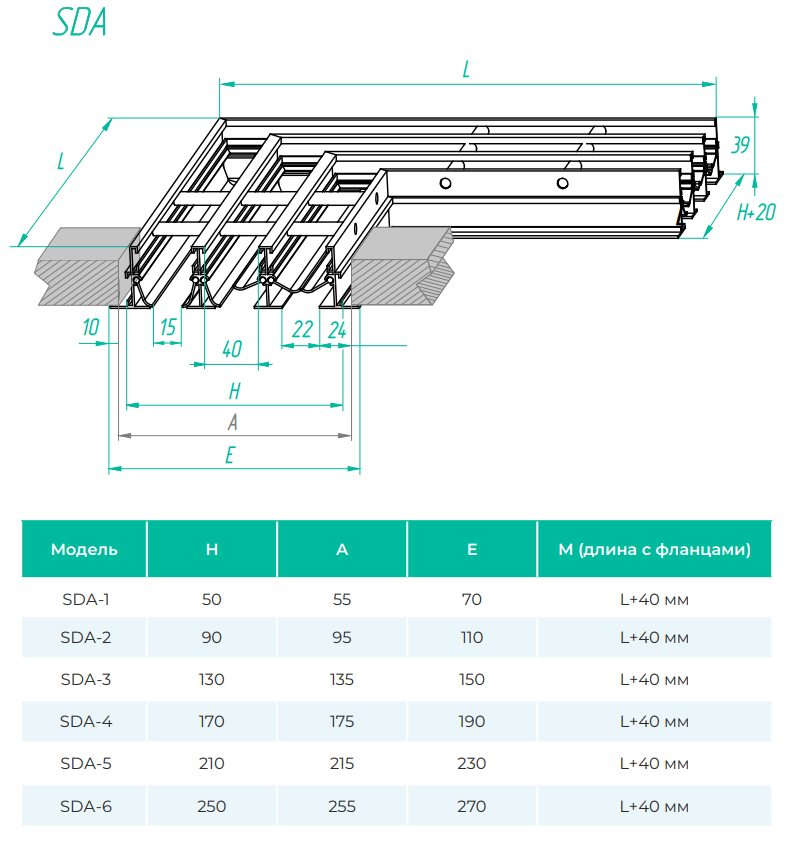

SDA-1-h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.
Приклад замовлення і монтаж
SDA-1-0 (RAL-9016/9005) L=500 - з 1-й щілиною, 0 - без бічних фланців (використовується, як середній елемент при монтажі декількох щілинних дифузорів в одну лінію по периметру). Колір рамки - білий, ламелі - чорний.
SDA+P-2-1 (RAL-9016/9016/perf 9005) L=300 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини, для з'єднання щілинних дифузорів між собою). Колір рамки - білий, ламелі - білі, перфорація - чорна.
SDA+D-60°-3-2 (RAL-9016/9005/demp 9005) L=500 - 60° - градус кутового елемента, з 3-ма щілинами, 2 - з 2-ма боковими фланцями (закриті краю). Колір рамки - білий, ламелі - чорні, демпфер - чорний.
Комплектація
- можлива поставка з Пленум-слотом, виготовленого з оцинкованої сталі;
- можлива поставка з перфорацією (+P);
- можлива поставка з демпфером (+D).
