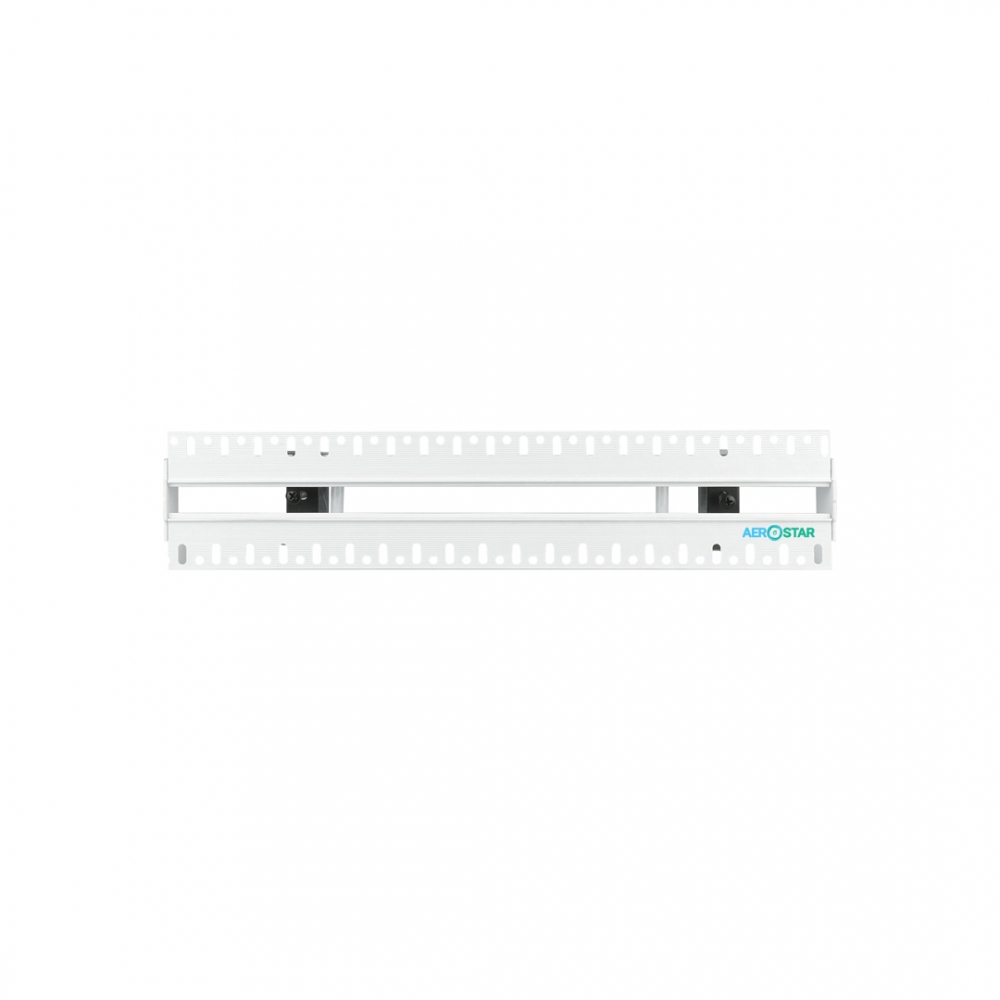

Щілинний дифузор прихованого монтажу SDH (під шпаклівку)
Призначення
Щілинні дифузори прихованого монтажу застосовуються на об'єктах з підвищеними естетичними вимогами, але зі збереженням технічних параметрів. Використовуються в припливно-витяжній вентиляції і в будь-яких системах кондиціонування повітря. Призначені для установки в стінах або гіпсокартонних стелях, забезпечуючи відмінний естетичний вигляд. Можуть бути використані для подачі та відведення повітря.
Конструкція і матеріали

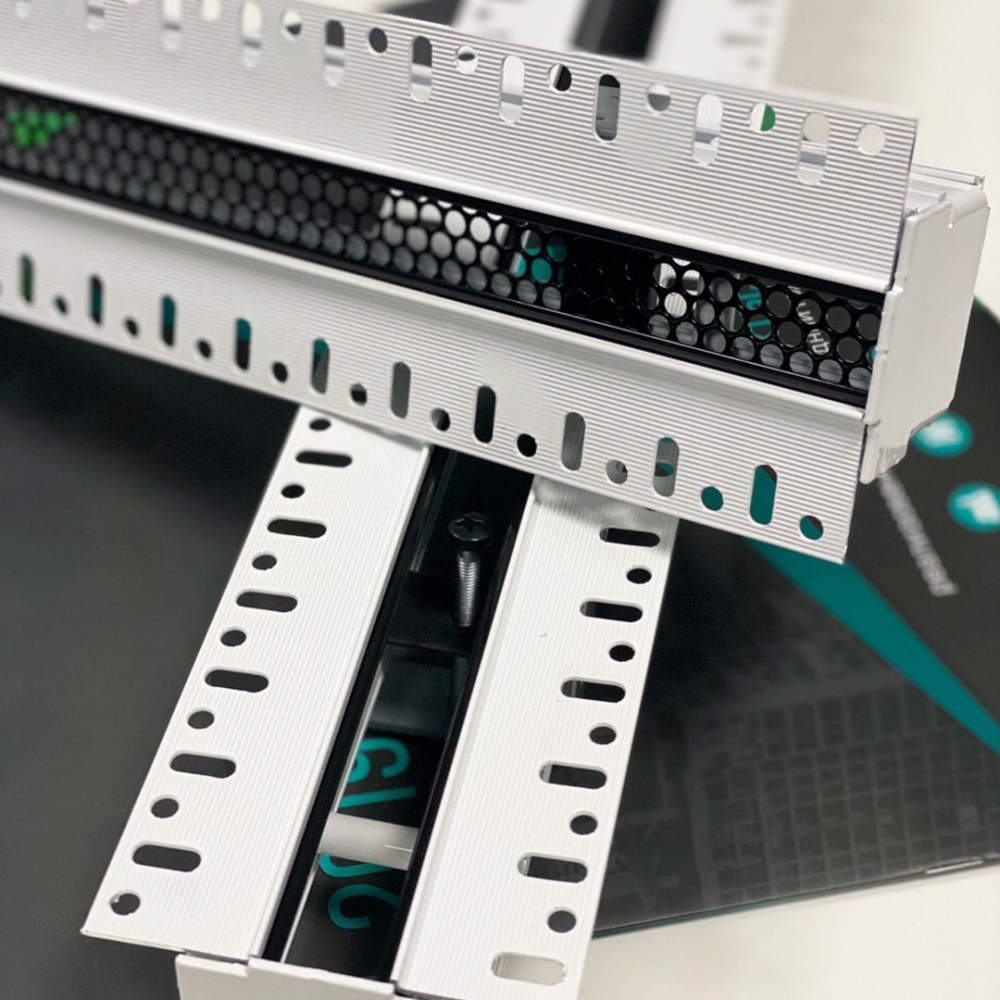

Конструкція даної продукції складається з високоякісного алюмінієвого корпусу з горизонтальними щілинними отворами, кількість яких, в залежності від моделі, може варіюватися від 1 до 6. Жалюзі на рамці рухливі, поворотні, забезпечують регулювання напряму повітря в приміщенні. Рамка такого дифузора має ребра і отвори для кращго стикування шпаклювального матеріалу з гіпсокартоном. Внутрішня планка, яка використовується для поділу щілин (2-х щілинні і більше) НЕ шпаклюється, тому колір дифузора потрібно підбирати під колір стелі або стіни, в залежності від місця його установки.
Можливе об'єднання декількох елементів, завдяки чому їх можна монтувати в безперервні лінії практично будь-якої довжини і форми.
При виготовленні дифузорів використовується захисне декоративне покриття - порошкове фарбування. Стандартний колір забарвлення - білий (RAL-9016), але за бажанням Клієнта можливе фарбування корпусу і ламелей в різні кольори згідно палітри RAL.
Виготовлення
Дифузори даної серії включають в себе вироби як стандартних розмірів, так і можливість виготовлення будь-якої довжини L з кроком 5мм в діапазоні від 300 до 3000 мм.

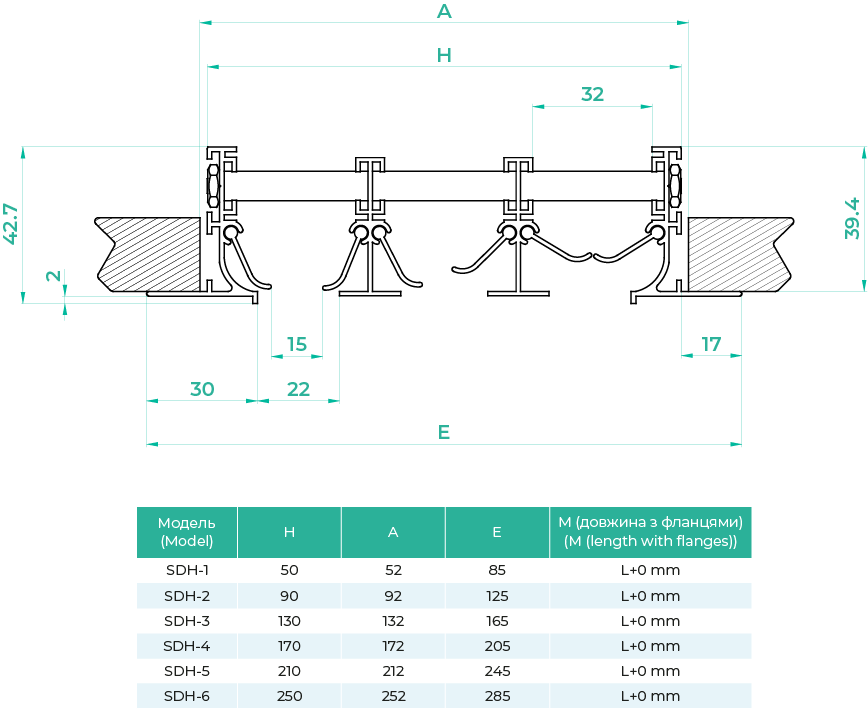

SDH-1 - h = 50 мм - дифузор з 1 щілиною має висоту підключення 50мм, кожна наступна щілина плюс 40мм.

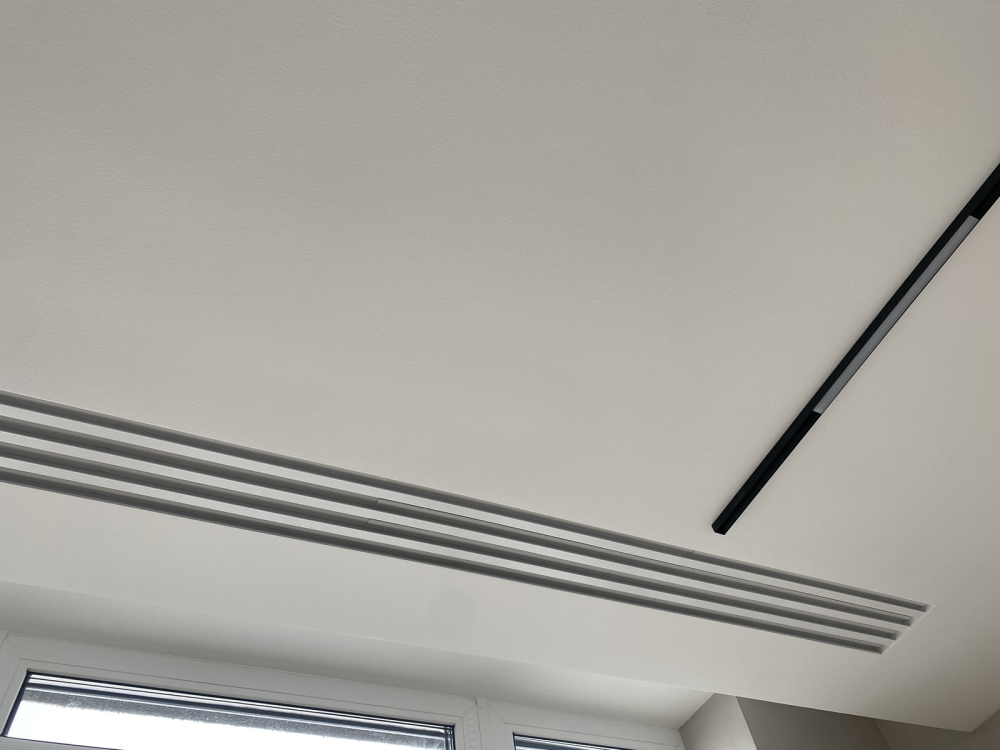

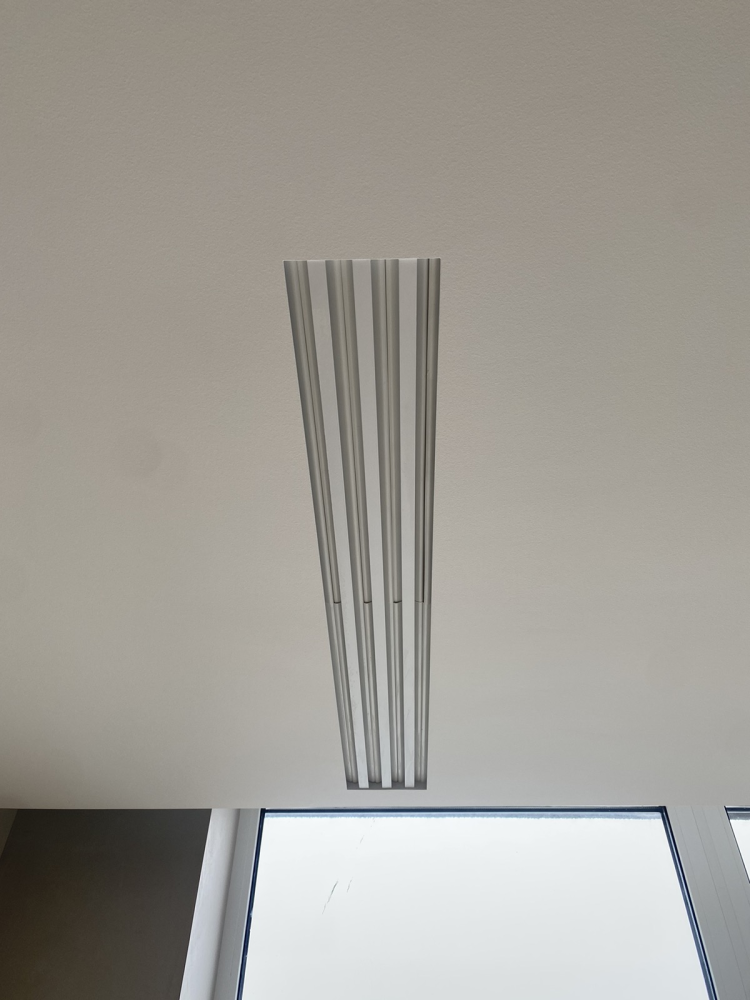

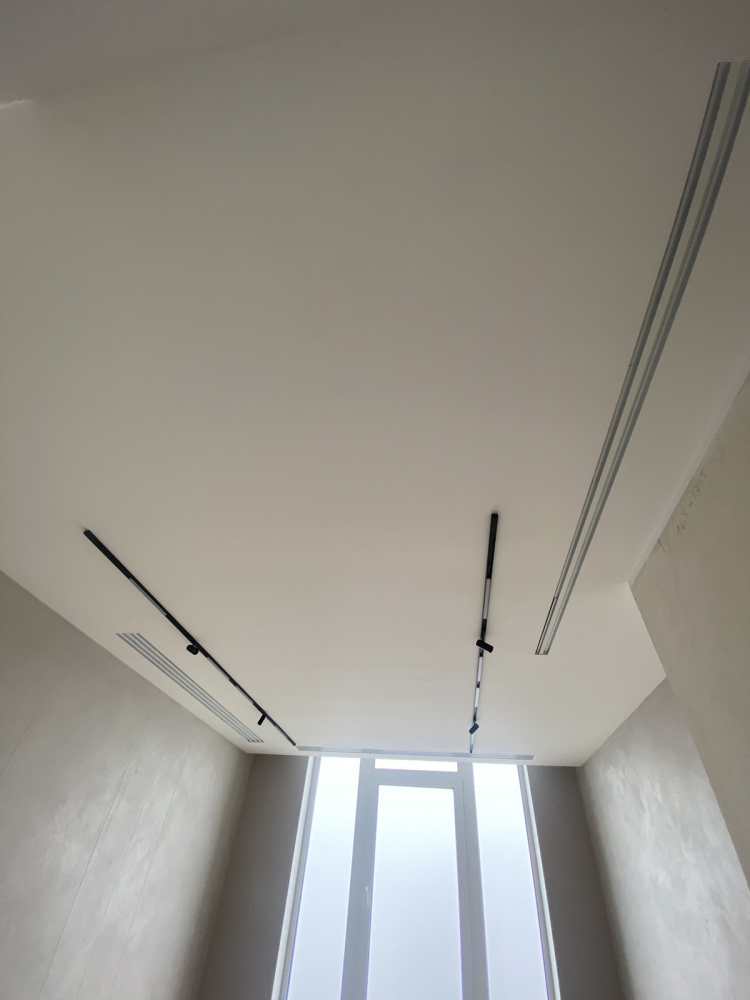

Після установки дифузора, конструкція по краю обробляється гіпсовою шпаклівкою і чистовою обробкою. У закінченому вигляді видно тільки щілини і між щілинні перегородки.
Приклад замовлення і монтаж
SDH-1-2 (RAL-9016/9005) L=500 - з 1-й щілиною, 2 - з 2-ма боковими фланцями (закритого краю). Застосовуються для елементів до 2-х метрів. Колір рамки - білий, ламелі - чорний.
SDH-2-1 (RAL-9016/9016) L=1000 - з 2-ма щілинами, 1 - одна сторона заглушена, друга відкрита (в комплекті є стикувальні пластини для з'єднання щілинних дифузорів між собою). Застосовуються для елементів більш 2-х метрів. Колір рамки - білий, ламелі - білий.
SDH-3-0 (RAL-9016/9005) L=1500 - з 3-ма щілинами, 0 - без бічних фланців (використовується як середній елемент при монтажі декількох щілинних дифузорів в одну лінію). Застосовуються для елементів більше 4-х метрів. Колір рамки - білий, ламелі - чорний.
Комплектація
- можлива поставка з Пленум-слотом, виготовленого з оцинкованої сталі
- можлива поставка з перфорацією (+P)
- можлива поставка з демпфером (+D)

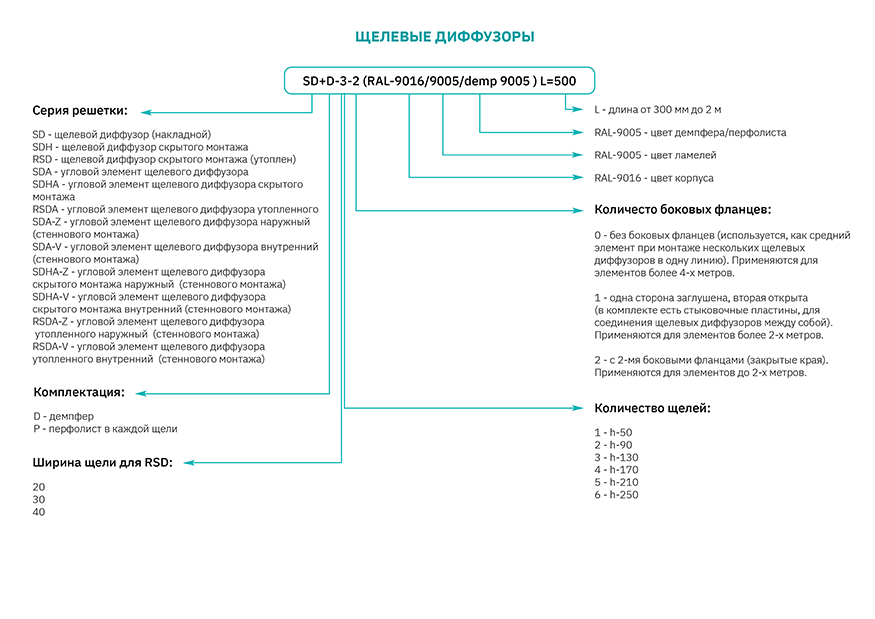

Схема для замовлення щілинних дифузорів
