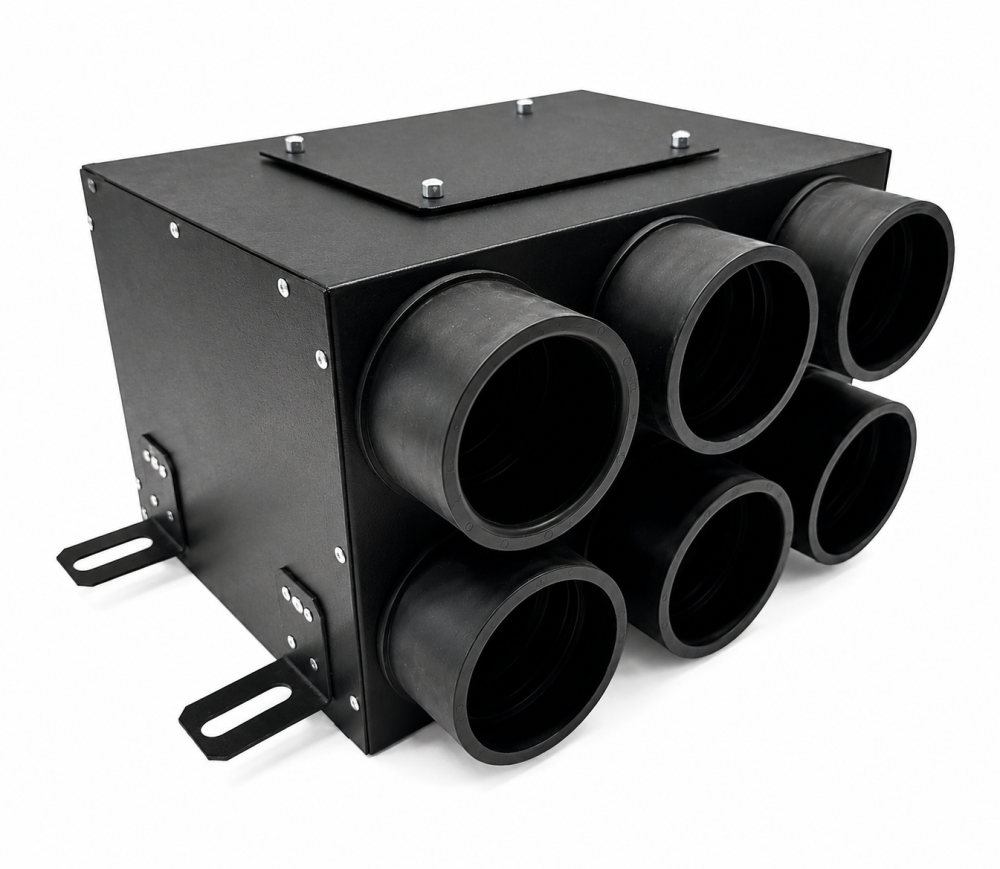

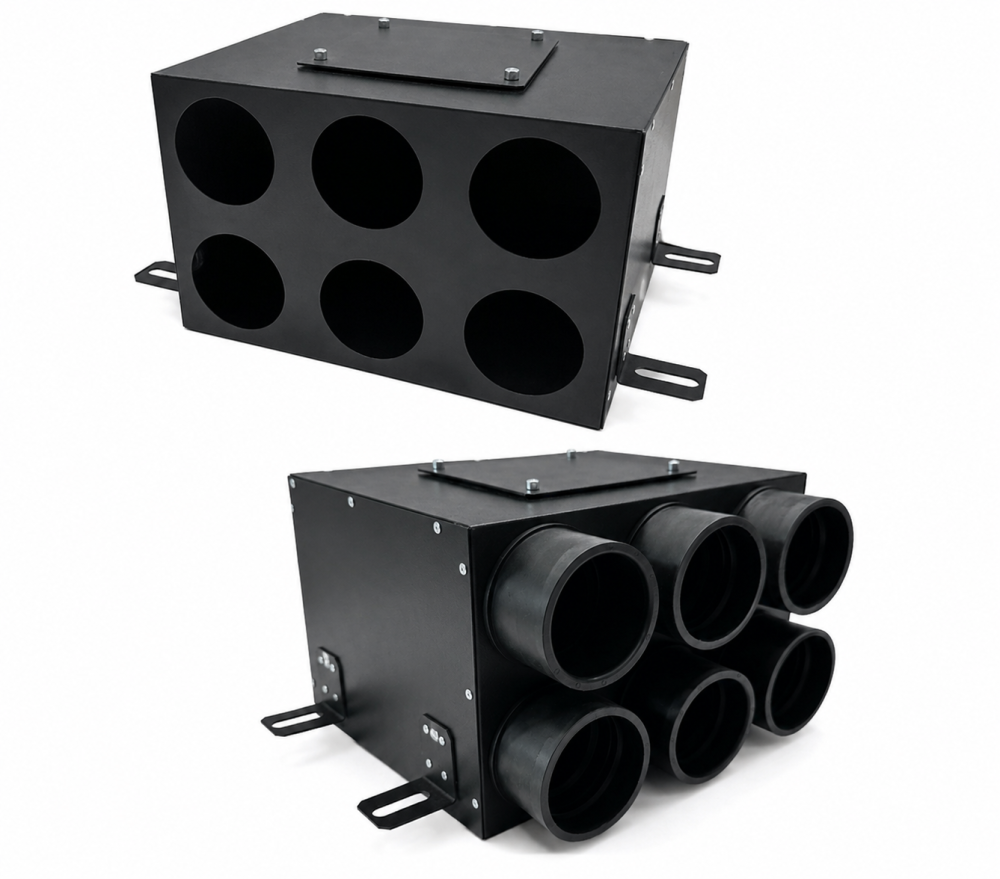

Розподільчий бокс AF для труб AeroFlex
Призначення
Розподільчий бокс AF-BOX призначений для рівномірного розподілу повітряного потоку в системах припливної та витяжної вентиляції. Використовується як колектор для підключення гнучких повітропроводів до основної магістралі. Бокс забезпечує компактне компонування вентиляційної системи, зручний монтаж та ефективний розподіл повітря між окремими приміщеннями.
Конструкція та матеріали

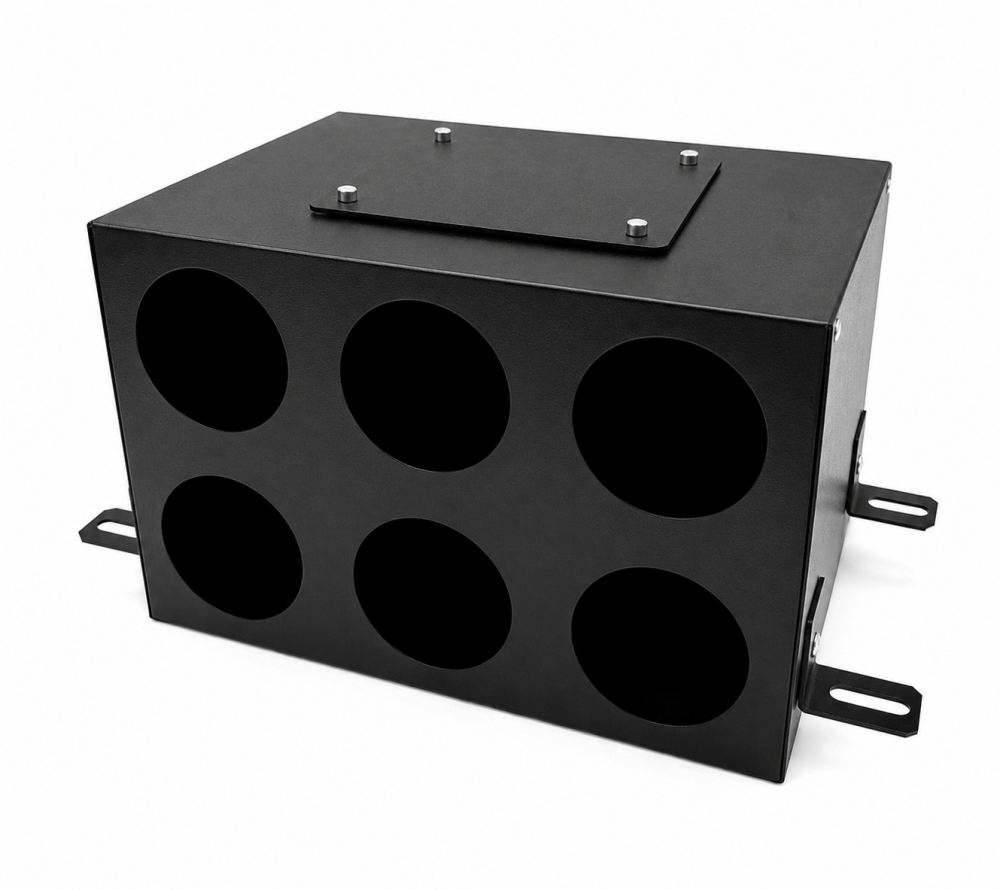

Корпус AF-BOX виготовляється з оцинкованої сталі товщиною 0,7 мм, що забезпечує високу міцність конструкції, стійкість до корозії та довговічність експлуатації.
Конструкція передбачає ревізійний лючок для зручного сервісного доступу та можливість монтажу в стелю, стіну або технічне приміщення.
За потреби корпус може бути пофарбований порошковою фарбою в будь-який колір за палітрою RAL.
Для більш рівномірного розподілу повітряного потоку AF-BOX може додатково комплектуватись перфорованим розсіювачем.
Переваги
- рівномірний розподіл повітряного потоку;
- компактні розміри;
- зручне підключення повітропроводів;
- ревізійний доступ для обслуговування;
- міцна конструкція з оцинкованої сталі;
- стійкість до корозії;
- можливість порошкового фарбування;
- виготовлення під індивідуальні параметри;
- сумісність із системами вентиляції AeroFlex та аналогами.
Індивідуальне виготовлення
Ми виготовляємо розподільчі бокси AF-BOX як стандартних, так і нестандартних розмірів.
Можливе виготовлення:
- під необхідну кількість підключень;
- під Ø75 мм або Ø90 мм;
- з індивідуальними розмірами корпусу;

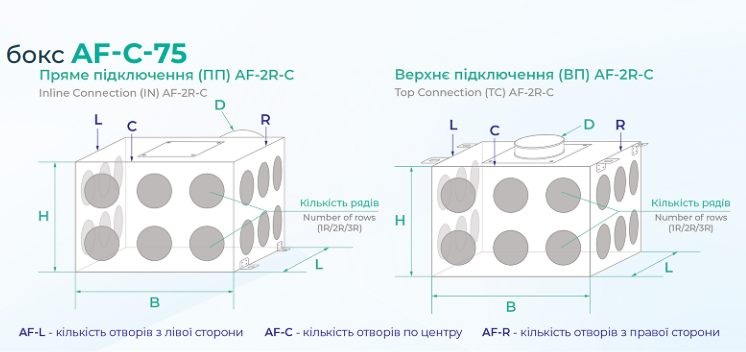

- з різним розташуванням патрубків;
- з додатковою шумоізоляцією;
- з розсіювачем потоку, виготовленим з пефолиста;
- з порошковим фарбуванням.
Застосування
Використовується у:
- приватних будинках
- квартирах
- офісах
- комерційних приміщеннях
- системах рекуперації
- припливно-витяжній вентиляції.

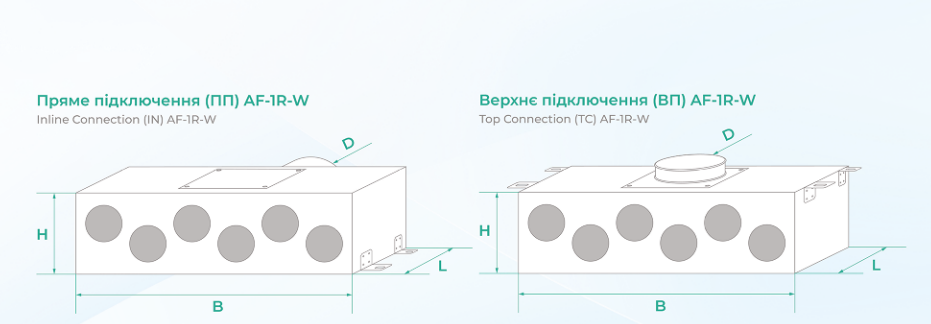

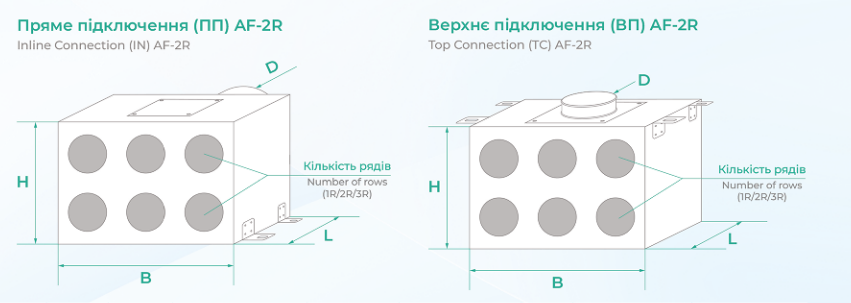

Характеристики
Тип: розподільчий вентиляційний бокс
Матеріал корпусу: оцинкована сталь
Товщина металу: 0,7 мм
Діаметр підключення: Ø75 мм / Ø90 мм
Кількість підключень: від 1 до 27
Тип монтажу: прихований / технічний
Ревізійний доступ: так
Покриття: оцинковка / порошкове фарбування
Сумісність: гнучкі повітропроводи AeroFlex та аналоги
Приклад замовлення
AF-BOX-75-12
де:
AF-BOX — серія боксу
75 — діаметр підключення повітропроводів
12 — кількість підключень
Додатково
- можливе виготовлення за кресленнями замовника;
- допомога у підборі конфігурації;
- виготовлення нестандартних рішень для вентиляції.
