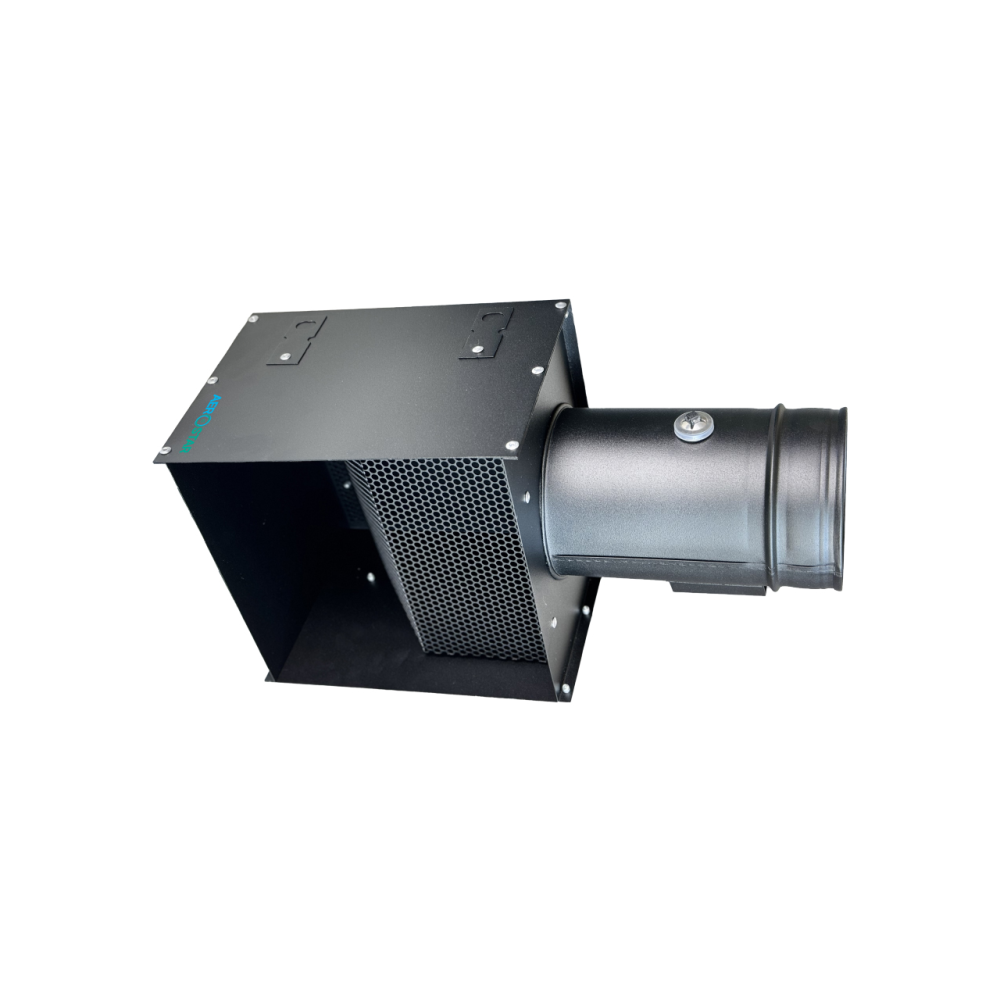

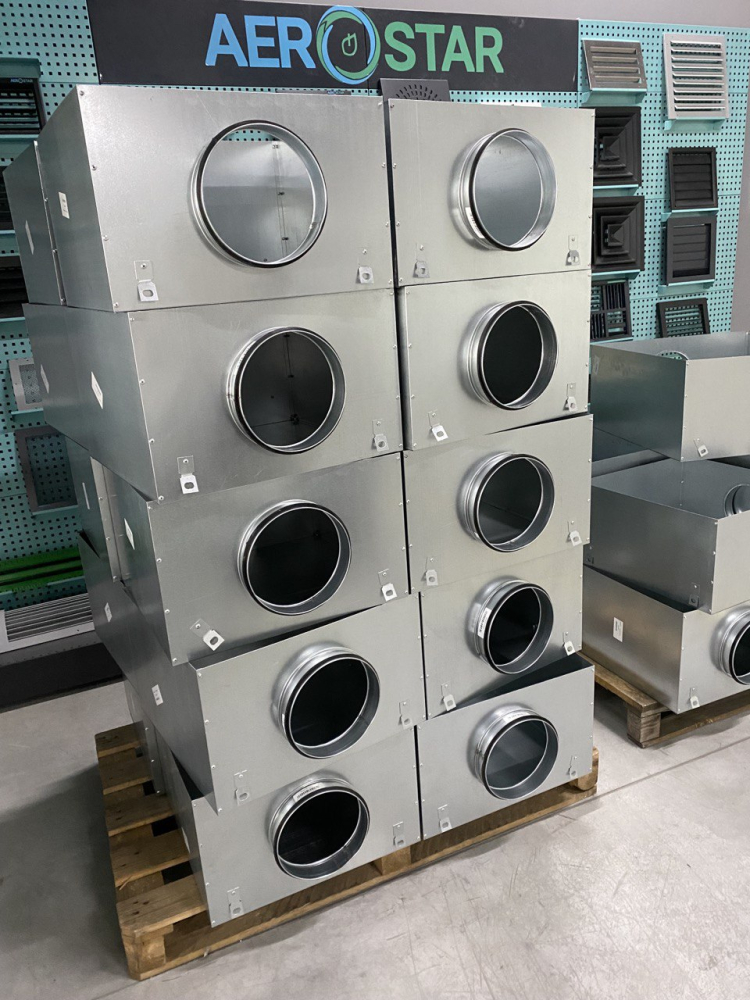

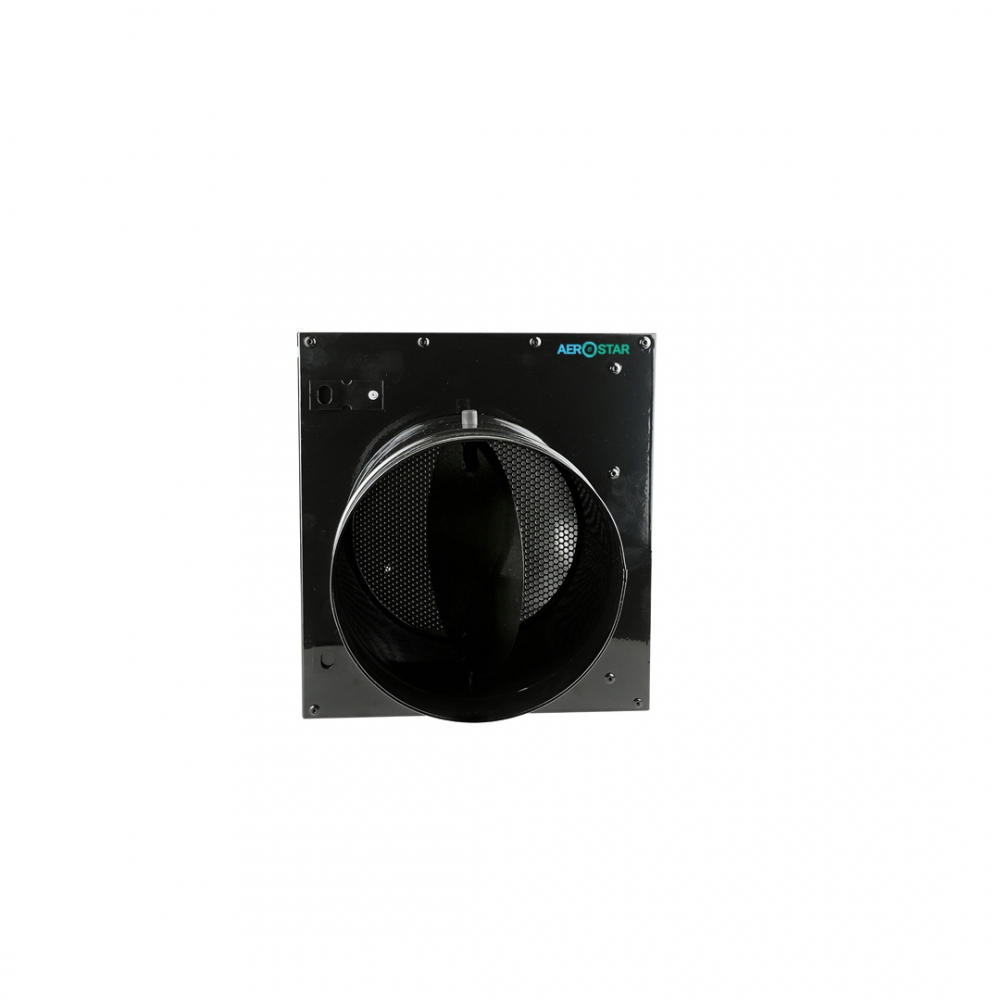

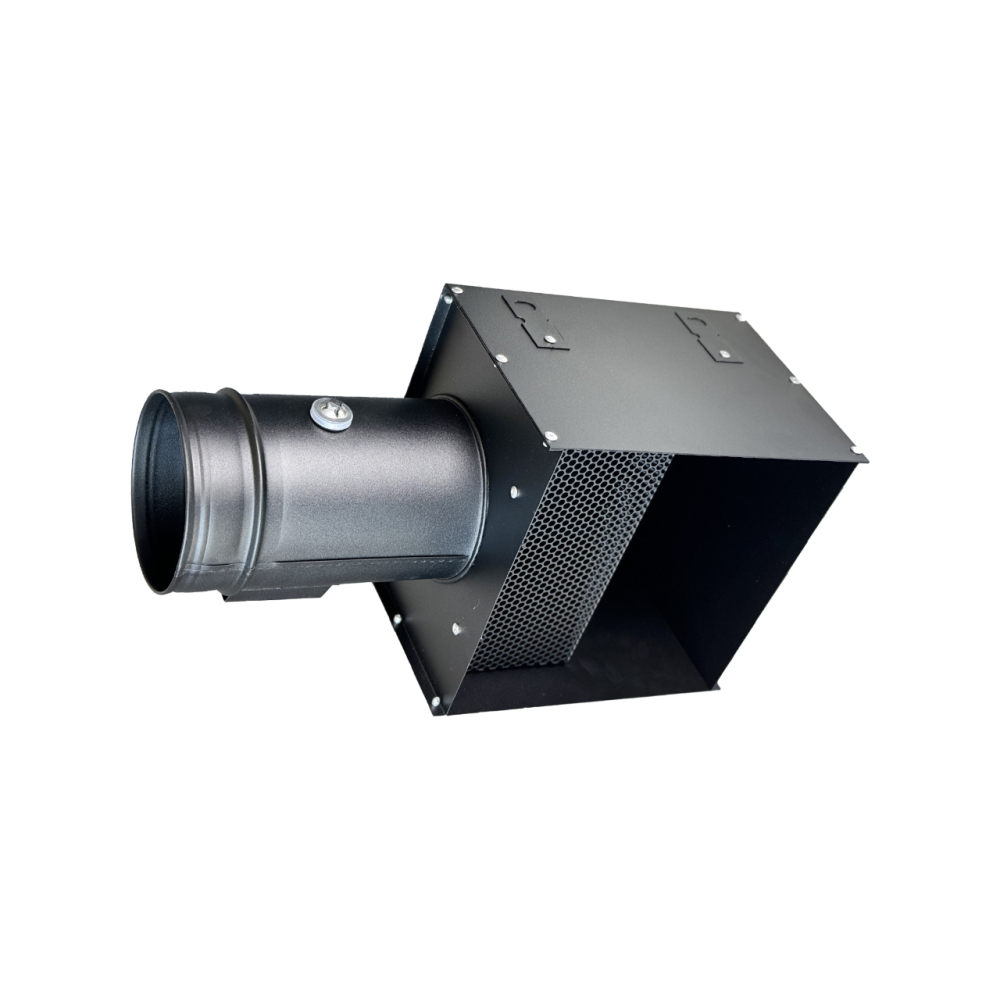

Пленум-бокс (Plenum Box)
Призначення
Пленуми призначені для приєднання повітророзподільних пристроїв (решіток/дифузорів) до системи повітроводів у припливно-витяжній вентиляції або повітряному опаленні.
Конструкція и матеріали
Виготовляються із оцинкованої сталі 0.7мм. Підключення може бути як бічне, так і верхнє. Підвідний патрубок виготовляється під ніпельне з'єднання із зовнішнім діаметром -3 мм від номінального.
Виготовлення

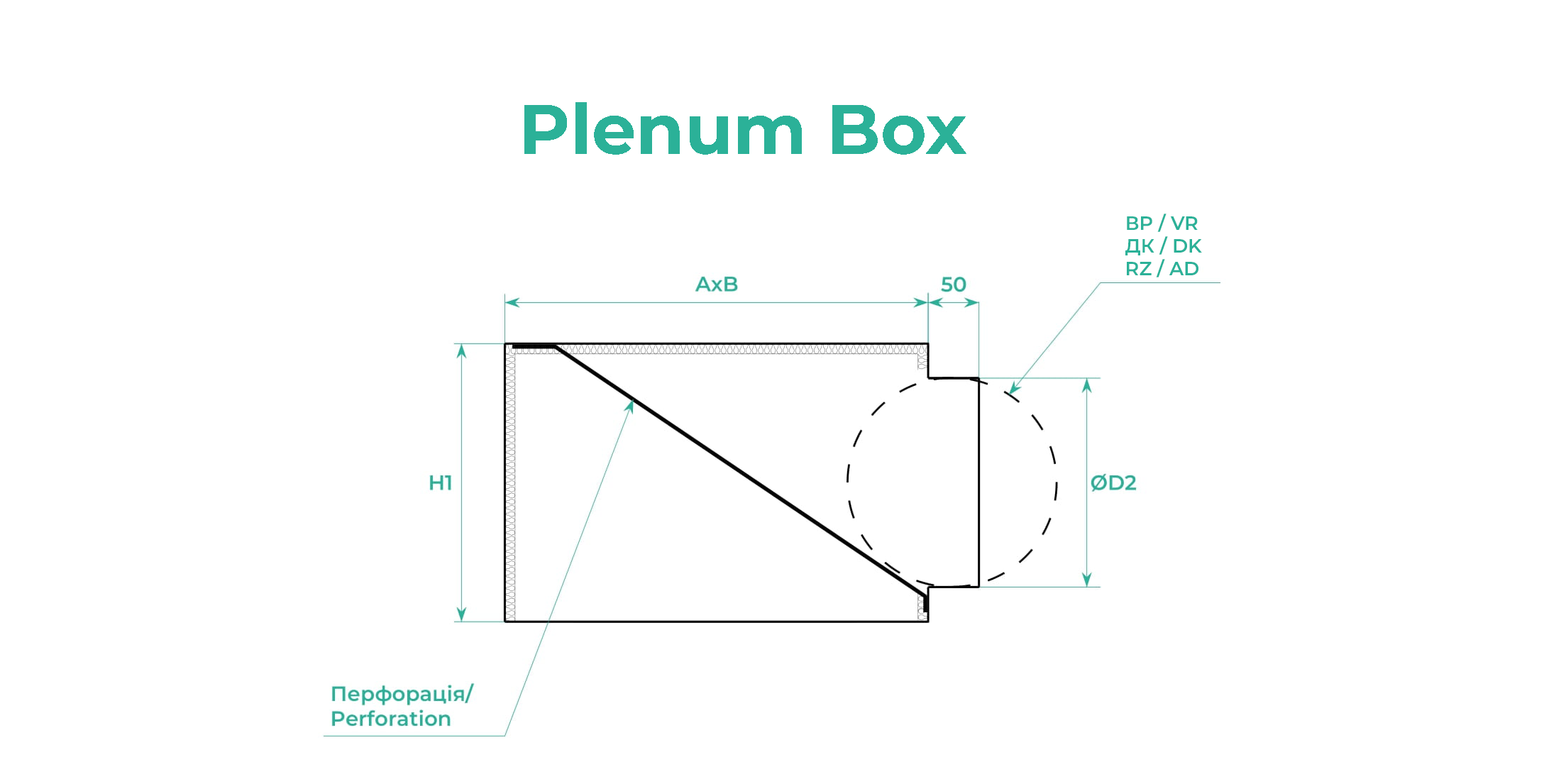

За посадковими розмірами АxВ, висота Н повинна бути не меншою, ніж d+50мм (при бічному підключенні). Якщо підключення верхнє, то висота може бути не менше 100мм.
Приклад замовлення і монтаж
Пленум-бокс PB 305х305х200h/LC/Izol/Perf/TM/RZ d-150 (RAL 9005М/----) OF-10
305x305 – розміри підключення для PDK-4 300x300 (завжди має бути зазор у 2-5мм між посадковими розмірами дифузора та розмірами
підключення пленуму), висота 200мм (d-150+50).

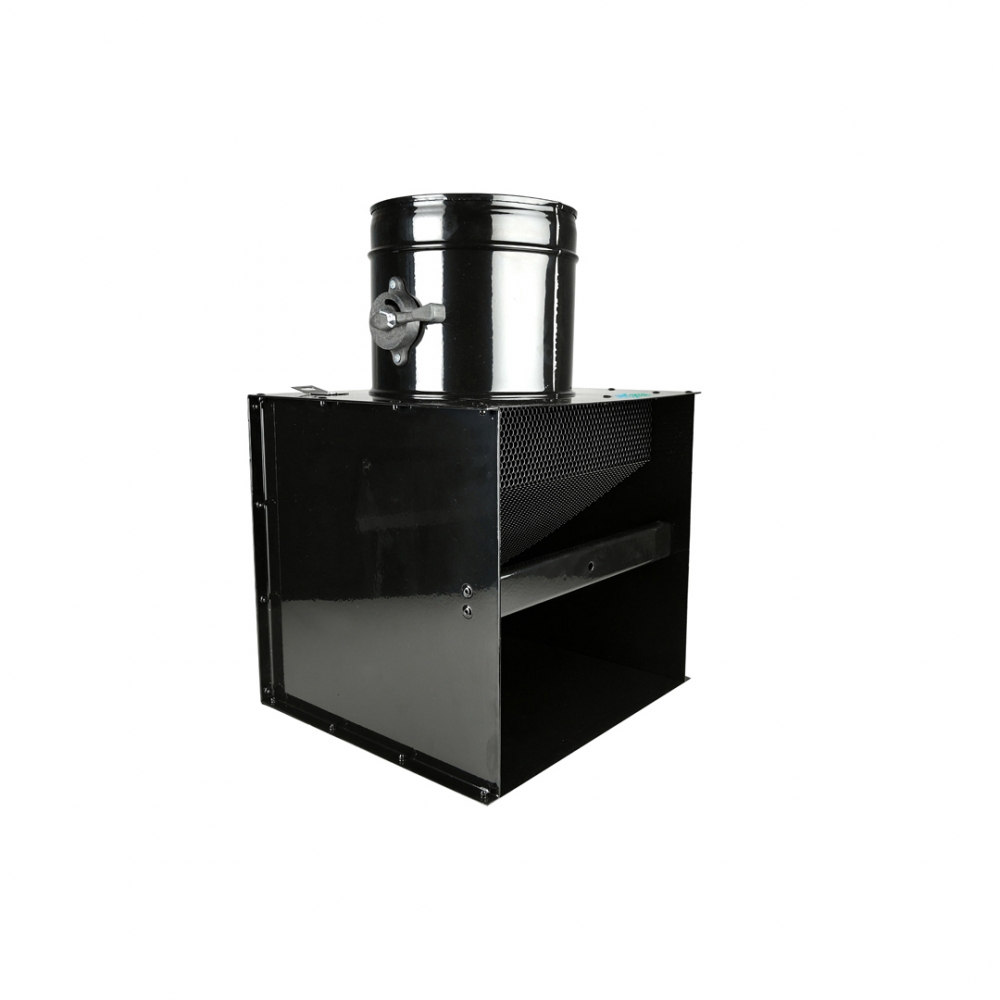

LC — бокове підключення (TC — верхнє);
Perf – перфорація в середині пленума для рівномірного розподілення повітрянного потоку;
TM – траверса (планка з отворами) для кріплення круглих дифузорів;
Izol – шумоізоляція;
DK - дросель-клапан (RZ - регульована заслінка зсередини, VR - врізка);
d-150 - діаметр підключення 150мм (за фактом -3мм);
RAL 9005M – фарбований усередині у чорний колір;
---- - не фарбованний ззовні;
OF-10 - відбортування назовні 10мм (IF - відбортовка в середину).
З метою полегшення монтажу пленумів до будівельних конструкцій на бічних гранях є кріпильні пластини.
Комплектація
Можливо комплектувати додатковими елементами (опціями):
- перфолистом;
- дросель-клапаном замість врізки;
- регульованою заслінкою;
- траверсою;
- порошковим фарбуванням;
- ізоляцією;
- відбортуванням.
