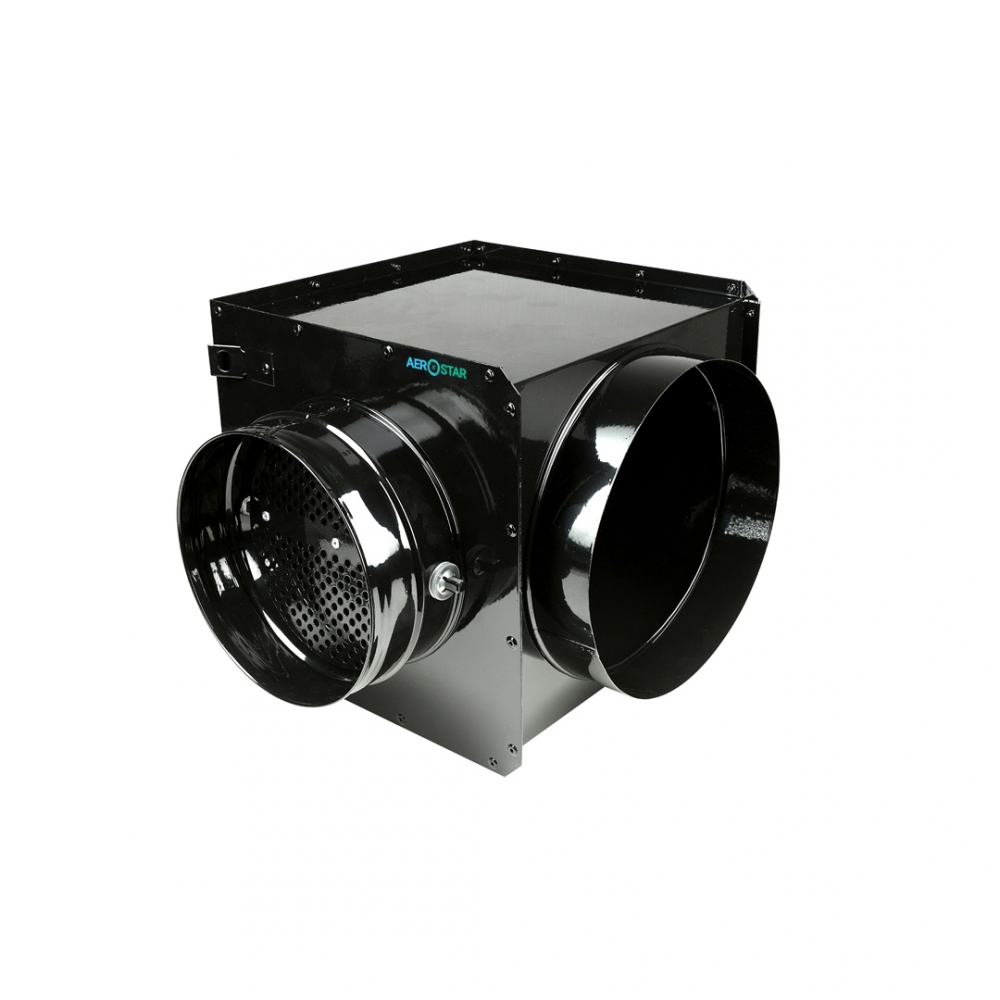

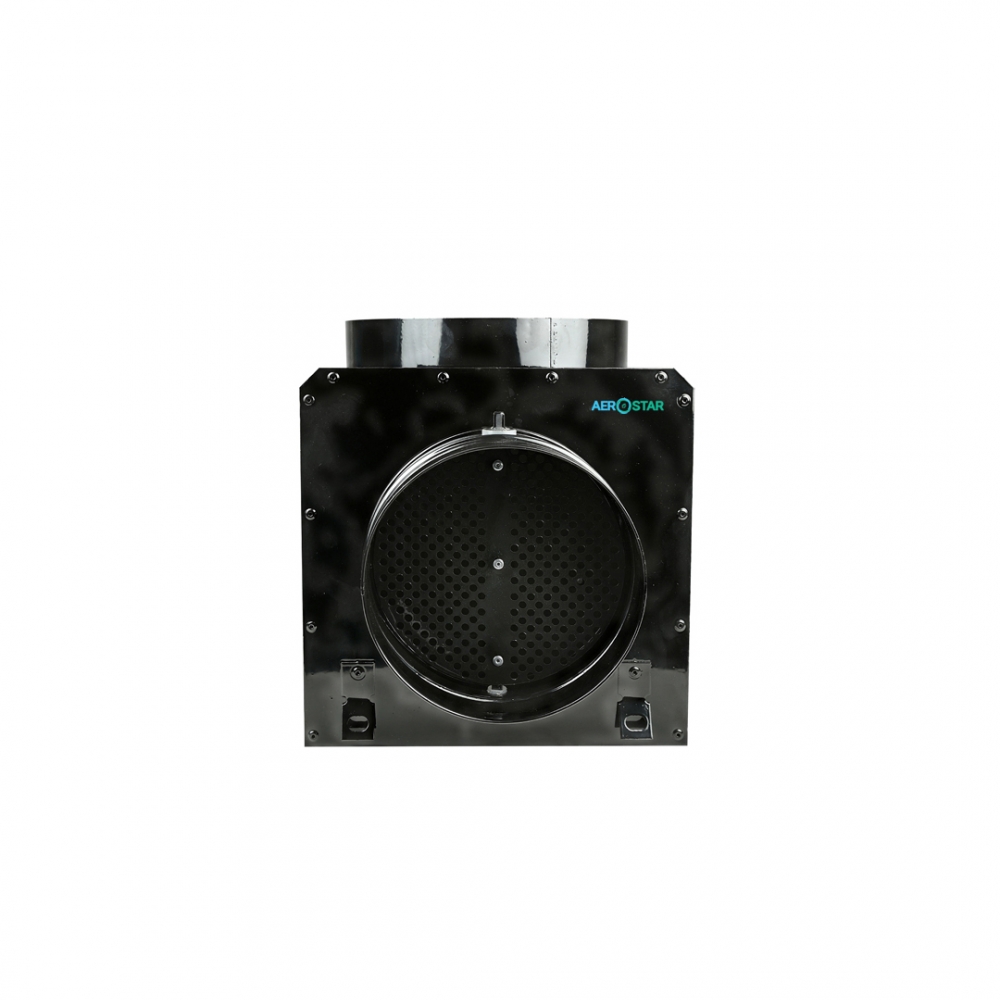

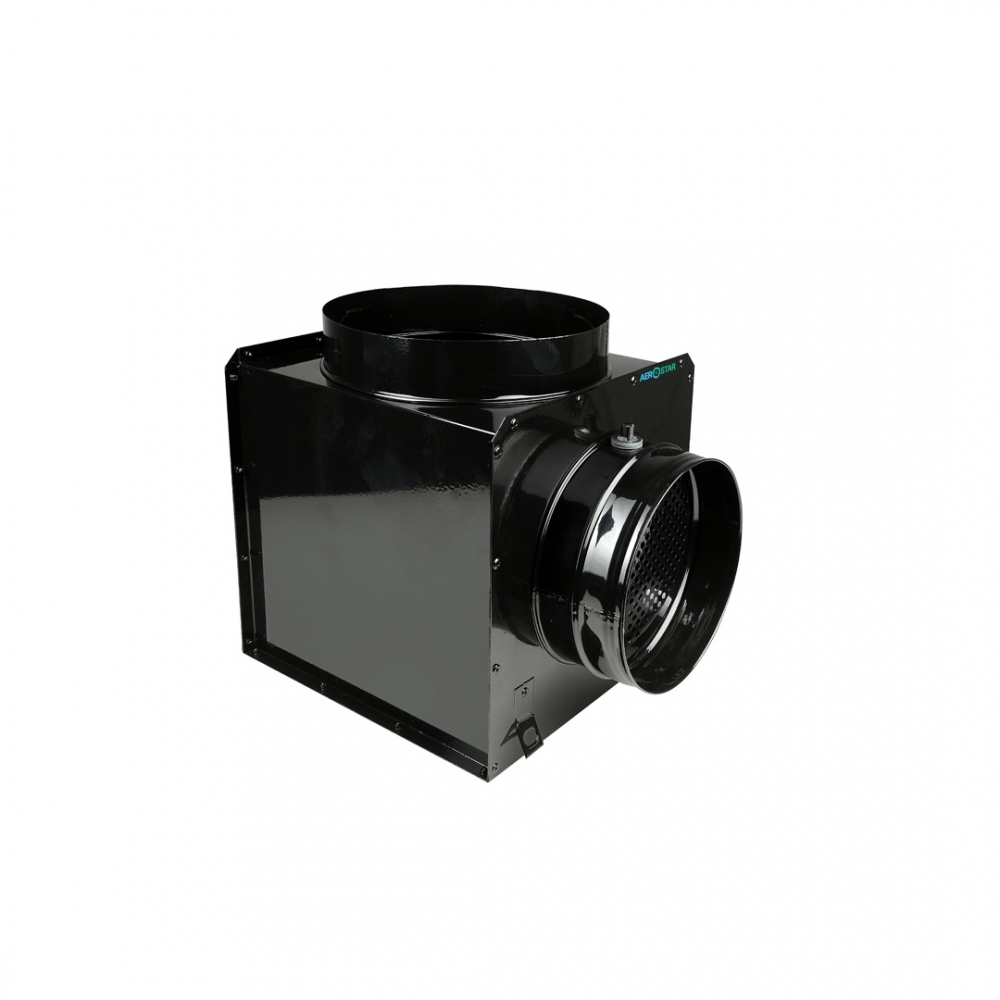

Пленум-бокс VD (Plenum Box VD)
Призначення
Дані пленума призначені для приєднання круглих повітророзподільних пристроїв (круглих дифузорів, вихревих, циркуляційних, анемостатів, сопел) до системи повітроводів у припливно-витяжній вентиляції, кондиціонуванні або повітряному опаленні.
Конструкція и матеріали
Виготовляються із оцинкованої сталі 0,7мм. Підключення може бути як бічне, так і верхнє. Підвідний патрубок D1 виготовляється під ніпельне з'єднання із зовнішнім діаметром -3 мм від номінального. Вихідна врізка D2 має бути розміром +2-3мм до діаметра підключення розподільника повітря.
Виготовлення

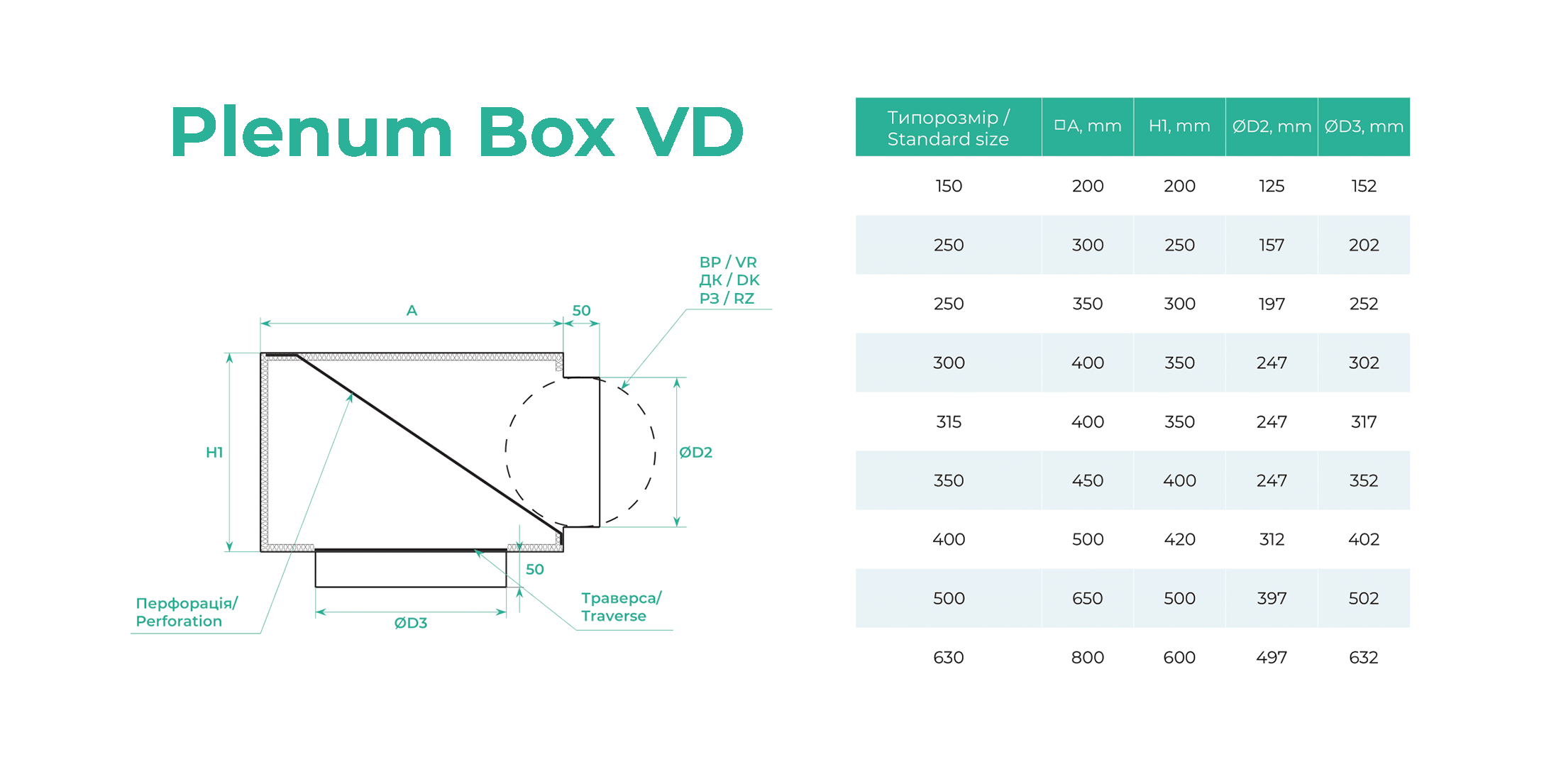

За посадковими розмірами АxА, висота Н повинна бути не меншою, ніж d+50мм (при бічному підключенні). Якщо підключення верхнє, то висота може бути не менше 100мм.
Приклад замовлення і монтаж
Пленум-бокс VD 500х500х200h/LC/Perf/TM/Izol/DK d-125/VR d-127 (RAL 9005М/RAL 9005М)
500x500 - розміри пленума (але не менше, як D2+20);
200h - висота пленума (але не менше, як D1+50);
LC – бічне підключення (TC – верхнє підключення);
Perf – перфорація в середині пленума для рівномірного розподілення повітрянного потоку;
TM – траверса (планка з отворами) для кріплення круглих дифузорів;
Izol – шумоізоляція;
DK - дросель-клапан (RZ - регульована заслінка зсередини, VR - врізка);
d-125 - діаметр підключення 125мм (фактичний 122 (-3мм));
RAL 9005M – фарбований усередині та зовні у чорний колір;
З метою полегшення монтажу пленумів до будівельних конструкцій на бічних гранях є кріпильні пластини.
Комплектація
Можливо комплектувати додатковими елементами (опціями):
- перфолистом;
- дросель-клапаном замість врізки;
- регульованою заслінкою з середини;
- траверсою;
- порошковим фарбуванням;
- шумоізоляцією.
